INS5699S

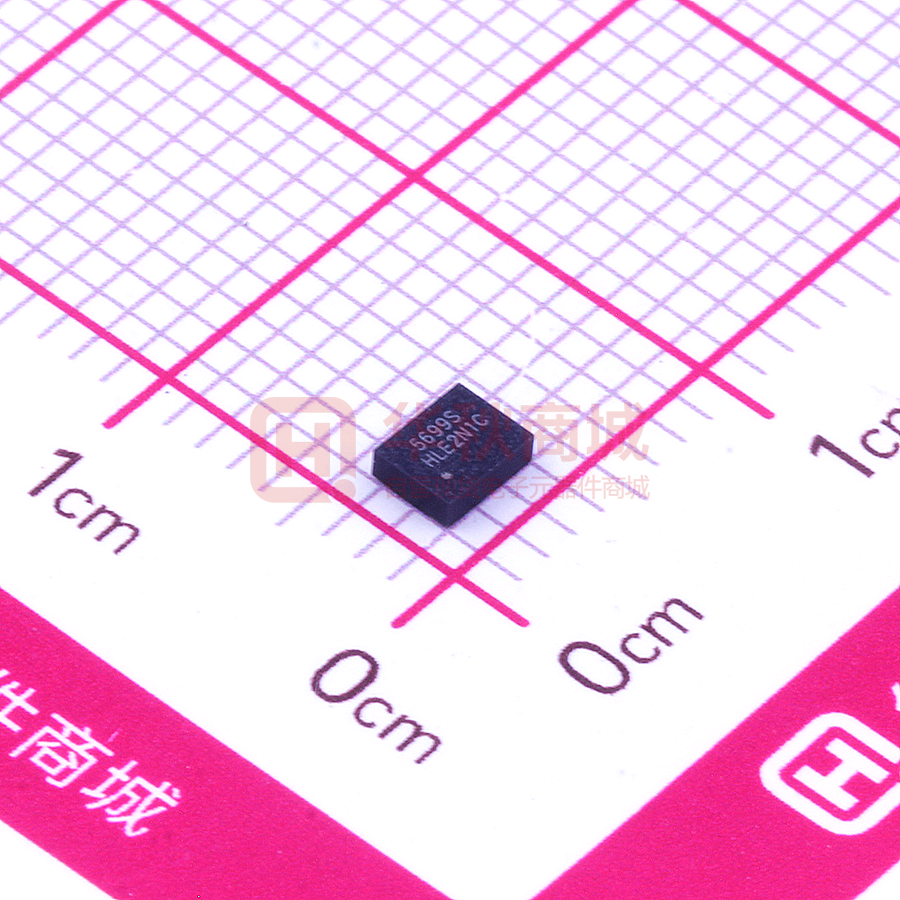

广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com INS5699S —I C 低功耗 RTC 实时时钟芯片 2 特性 ⚫ 低功耗：0.5uA(典型) ⚫ 电压输入范围：1.6V ～ 5.0V ⚫ 超高稳定度： ⚫ 温度范围：-40℃～+85℃ ⚫ 闰年自动调整功能 ＜ ±5ppm @ -40℃～+85℃ ⚫ 内置晶体：32.768kHz ⚫ 自动后备电池切换功能 ⚫ 内置温度传感器 ⚫ 定时输出功能，周期可设置 ⚫ 通信接口类型：I2C 总线接口 ⚫ 封装尺寸： 3.2mm × 2.5mm × 1.0mm 新 华 三 原理框图 说明 INS5699S 是一款低功耗实时时钟芯片，内置 32.768KHz 晶振、高精度温度传感器以及温度补偿 电路，自动调整时钟精度。具有 I2C 通信接口，支持日历（年，月，日，时，分，秒）和时钟计时等 多种功能。采用贴片 3225 封装，适用于三表、便携式终端及其他小型电子仪器等。 版本号: 1.0 Dapu Confidential 胡定凡 页码: 1 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 修订记录表 修改内容 V1.0 首次发布 起草 修正日期 2021.03.01 新 华 三 版本 版本号: 1.0 Dapu Confidential 胡定凡 页码: 2 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 目录 1 产品概述 ................................................................................................................................................................. 5 2 原理框图 ................................................................................................................................................................. 5 3 特性 ......................................................................................................................................................................... 5 4 管脚定义 ................................................................................................................................................................. 6 5 电气特性 ................................................................................................................................................................. 7 5.1 绝对参数..................................................................................................................................................................... 7 5.2 额定工作参数 ............................................................................................................................................................. 7 5.3 频率特性..................................................................................................................................................................... 7 5.4 直流电气特性 ............................................................................................................................................................. 8 5.5 交流特性..................................................................................................................................................................... 9 用户寄存器 ............................................................................................................................................................ 10 6 寄存器列表............................................................................................................................................................... 10 6.2 寄存器详细描述 ....................................................................................................................................................... 12 三 6.1 时间 ................................................................................................................................................................. 12 6.2.2 告警 ................................................................................................................................................................. 13 6.2.3 定时器 ............................................................................................................................................................. 13 6.2.4 扩展寄存器 ..................................................................................................................................................... 13 6.2.5 标志寄存器 ..................................................................................................................................................... 14 6.2.6 控制寄存器 ..................................................................................................................................................... 14 6.2.7 温度寄存器 ..................................................................................................................................................... 15 6.2.8 备份电源功能寄存器 ..................................................................................................................................... 15 6.2.9 Device ID 寄存器 .......................................................................................................................................... 15 新 华 6.2.1 6.2.10 控制寄存器 1 .................................................................................................................................................. 16 6.2.11 亚秒时间寄存器 ............................................................................................................................................. 16 I2C 总线接口 .......................................................................................................................................................... 17 7 7.1 注意事项................................................................................................................................................................... 17 7.2 总线地址................................................................................................................................................................... 17 版本号: 1.0 Dapu Confidential 胡定凡 页码: 3 / 21 广东大普通信技术有限公司 http://www.dptel.com 7.3 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 总线协议................................................................................................................................................................... 17 7.3.1 写序列 ............................................................................................................................................................. 17 7.3.2 读序列 ............................................................................................................................................................. 18 封装尺寸图 ............................................................................................................................................................ 20 9 包装信息 ............................................................................................................................................................... 21 新 华 三 8 版本号: 1.0 Dapu Confidential 胡定凡 页码: 4 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 1 产品概述 INS5699S 是一款低功耗实时时钟芯片，内置 32.768KHz 晶振、高精度温度传感器以及温度补偿 电路，自动调整时钟精度。具有 I2C 通信接口，支持日历（年，月，日，时，分，秒）和时钟计时等 多种功能。采用贴片 3225 封装，适用于三表、便携式终端及其他小型电子仪器等。 华 三 2 原理框图 3 特性 ⚫ 低功耗：0.5uA(典型) ⚫ 超高稳定度： 新 图 1 原理框图 ＜ ±5ppm @ -40℃～+85℃ ⚫ 内置晶体：32.768kHz ⚫ 内置温度传感器 ⚫ 通信接口类型：I2C 总线接口 ⚫ 电压输入范围：1.6V ～ 5.0V ⚫ 温度范围：-40℃～+85℃ ⚫ 闰年自动调整功能 版本号: 1.0 Dapu Confidential 胡定凡 页码: 5 / 21 广东大普通信技术有限公司 http://www.dptel.com ⚫ 自动后备电池切换功能 ⚫ 定时输出功能，周期可设置 ⚫ 封装尺寸： 3.2mm × 2.5mm × 1.0mm 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 4 管脚定义 1.FOE 2.VDD 3.VBAT 4.FOUT 5.SCL 表1. 10./INT 9.GND 8.T2 7.SDA 6.T1 · 管脚定义 管脚号 管脚名称 I/O 方向 1 FOE In FOUT 输出使能控制。高电平时 FOUT 输出，低电平时 FOUT 呈高阻态 2 VDD - 主电源输入 3 VBAT - 4 FOUT Out 频率输出脚，频点可配置 5 SCL In I C 时钟信号 6 T1 - 厂家测试，必须悬空 7 SDA In/Out 8 T2 - 厂家测试，必须悬空 9 GND - 电源地 10 /INT Out 版本号: 1.0 三 说明 备份电池接口，连接大电容或备份电池，如果不需要电池切换，该管 2 新 2 华 脚必须连接主电源 VDD I C 数据信号 中断信号，Open-Drain Dapu Confidential 胡定凡 页码: 6 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 5 电气特性 5.1 绝对参数 表2. 绝对参数 数值 典型值 参数 记号 主电源 VDD -0.3 5.5 V 备份电池 VBAT -0.3 5.5 V I/O 输入电压 VIN GND-0.3 5.5 V FOE，SCL，SDA 输入 时钟输出电压 VOUT1 GND-0.3 VDD+0.3 V FOUT 输出 I/O 输出电压 VOUT2 GND-0.3 5.5 V SDA，/INT 输出 储存温度 TSTG -55 125 ℃ 最小值 单位 最大值 备注 5.2 额定工作参数 额定工作参数 最小值 数值 典型值 最大值 VDD 2.5 3.0 5.0 V 主电源(VDD=VBAT) VDD 1.6 3.0 5.0 备份电池 VBAT 1.6 3.0 5.0 工作电流 IDD 三 表3. 工作温度 TOPR 记号 主电源(常规模式) 0.5 -40 25 单位 华 参数 85 备注 V * V * uA 电池供电 ℃ * 注：在上电起振时间内，必须提供 2.5V 以上电压确保振荡电路稳定起振。 新 5.3 频率特性 表4. 参数 符号 温度稳定度 Δf/f 最小值 频率特性 数值 典型值 -5 单位 备注 +5 ppm 温度范围-40℃～+85℃ 最大值 起振时间 tSTA 1 s 年老化 fa ±3 ppm 温度传感器精度 Temp ±5 ℃ FOUT 占空比 tw/t 60 % 版本号: 1.0 40 Dapu Confidential @25℃ VDD=3.0V 胡定凡 页码: 7 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 5.4 直流电气特性 表5. 参数 平均电流 1 符号 IDD1 最小值 0.91 数值 典型值 直流特性 最大值 单位 5.1 备注 VDD=5.0V uA 平均电流 2 IDD2 平均电流 3 IDD3 0.88 VDD=VBAT； FOUT 关，输出开路；补偿 4.9 VDD=3.0V 20 VDD=5.0V uA 平均电流 4 IDD4 输入高电平 VIH 0.8*VDD 5.0 V 输入低电平 VIL GND-0.3 0.2*VDD V VOH1 4.0 5.0 VOH2 2.2 3.0 VOH3 2.9 3.0 VOL1 GND GND+0.5 VOL2 GND GND+0.8 低电平输出 VOL3 GND GND+0.1 电压 VOL4 GND GND+0.25 VOL5 GND GND+0.4 VOL6 GND GND+0.4 输入漏电流 ILK -0.5 0.5 输出漏电流 IOZ -0.5 0.5 * 注：Fout 管脚最大驱动电流不超过 2mA。 版本号: 1.0 fSCL=0Hz，FOE=VDD，/INT = VDD； VDD=VBAT； FOUT：32.768kHz, CL=0pF；补偿间隔 2s; VDD 电压检测时 间 2ms SCL， SDA， FOE 脚 VDD=5.0V, IOH = -1mA V FOUT 脚 VDD=3.0V, IOH = -1mA VDD=3.0V, IOH = -100uA VDD=5.0V, IOL = 1mA V VDD=3.0V, IOL = 1mA FOUT 脚 V 三 VDD=3.0V, IOL = 100uA VDD=5.0, IOL = 1mA VDD=3.0V, IOL = 1mA /INT 脚 SDA 脚 V VDD≥3.0V, IOL = 3mA uA FOE, SDA, SCL 脚， VIN = VDD 或 GND uA FOUT, SDA, /INT 脚， VIN = VDD 或 GND 华 电压 VDD=3.0V 间隔 2s; VDD 电压检测时间 2ms 新 高电平输出 19 fSCL=0Hz，FOE=GND，/INT = VDD； Dapu Confidential 胡定凡 页码: 8 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 5.5 交流特性 表6. 交流特性 VDD =2.5V～4.5V；Ta=-40℃～+85℃ 参数 符号 最小值 数值 典型值 最大值 SCL 时钟频率 fSCL SCL 低电平时间 tLOW 1.3 us SCL 高电平时间 tHIGH 0.6 us 开始条件保持时间 tHD；STA 0.6 us 开始条件建立时间 tSU；STA 0.6 us 停止条件建立时间 tSU；STO 0.6 us tRCV 1.3 us 数据建立时间 tSU；DAT 100 ns 数据保持时间 tHD；DAT 0 ns 从停止到开始的恢复时长 400 单位 kHz tr 0.4 us SCL，SDA 输入下降时间 tf 0.4 us 新 华 三 SCL，SDA 输入上升时间 图 2 I2C 时序图 版本号: 1.0 Dapu Confidential 胡定凡 页码: 9 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 6 用户寄存器 6.1 寄存器列表 地址 0x00～0x0F：基本时间和日历寄存器。 地址 0x10～0x1F：扩展寄存器组 1。 地址 0x20～0x30：扩展寄存器组 2。 * 注：0x10～0x16 与 0x00～0x06 完全相同，0x1B～0x1F 与 0x0B～0x0F 完全相同。 表7. 地址 功能 bit7 0x00 SEC ○ BCD 码，秒十位，0-5 BCD 码，秒个位，0-9 R/W 0x01 MIN ○ BCD 码，分十位，0-5 BCD 码，分个位，0-9 R/W 0x02 HOUR ○ ○ BCD 码，时个位，0-9 R/W 0x03 WEEK ○ 6 0x04 DAY ○ ○ 0x05 MONTH ○ ○ 0x06 YEAR 0x07 RAM ● 0x08 MIN Alarm AE 0x09 HOUR Alarm AE 0x0C Timer Counter bit3 BCD 码，时十位，0-2 4 3 BCD 码，日十位，0-3 ○ BCD 码，月 十位，0-1 BCD 码，年十位，0-9 AE ● ● ● ● BCD 码，分十位，0-5 ● BCD 码，时十位，0-2 6 5 ● 4 3 BCD 码，日十位，0-3 64 32 ● ● ● TEST WADA USEL Flag Register ○ ○ UF Control CSEL CSEL Register [1] [0] UIE Timer Counter 1 Extension Register 0x0F 表8. 1 bit0 0 读/写 R/W BCD 码，日个位，0-9 R/W BCD 码，月个位，0-9 R/W BCD 码，年个位，0-9 R/W ● ● ● R/W BCD 码，分个位，0-9 R/W BCD 码，时个位，0-9 R/W 2 1 0 BCD 码，日个位，0-9 R/W R/W 8 4 2 1 R/W 2048 1024 512 256 R/W FSEL FSEL TSEL TSEL [1] [0] [1] [0] TF AF ○ VLF VDET R/W TIE AIE ○ ○ RESET R/W bit2 bit1 bit0 读/写 ● TE R/W 扩展寄存器组列表 1 功能 bit7 0x10 SEC ○ BCD 码，秒十位，0-5 BCD 码，秒个位，0-9 R/W 0x11 MIN ○ BCD 码，分十位，0-5 BCD 码，分个位，0-9 R/W 0x12 HOUR ○ ○ BCD 码，时个位，0-9 R/W 0x13 WEEK ○ 6 0x14 DAY ○ ○ 1.0 bit5 2 bit1 地址 版本号: bit6 16 bit2 三 5 128 0 0x0D 0x0E bit4 新 0x0B DAY Alarm bit5 华 WEEK Alarm 0x0A bit6 基本时间和日历寄存器列表 bit4 bit3 BCD 码，时十位，0-2 5 4 BCD 码，日十位，0-3 Dapu Confidential 3 2 1 0 BCD 码，日个位，0-9 胡定凡 页码: 10 / 21 R/W R/W 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 地址 功能 bit7 bit6 bit5 0x15 MONTH ○ ○ ○ 0x16 YEAR 0x17 TEMP Backup 0x18 Function bit4 bit3 BCD 码，月十 位，0-1 BCD 码，年十位，0-9 128 64 32 16 ○ ○ ○ ○ bit2 bit1 bit0 读/写 BCD 码，月个位，0-9 R/W BCD 码，年个位，0-9 R/W 8 4 VDET SWOFF OFF 2 1 BKSMP BKSMP [1] [0] R R/W 0x19 Not use ○ ○ ○ ○ ○ ○ ○ ○ R 0x1A Not use ○ ○ ○ ○ ○ ○ ○ ○ R 128 64 32 16 8 4 2 1 R/W ● ● ● ● 2048 1024 512 256 R/W TEST WADA USEL TE FSEL FSEL TSEL TSEL [1] [0] [1] [0] Flag Register ○ ○ UF TF AF ○ VLF VDET R/W Control CSEL CSEL Register [1] [0] UIE TIE AIE ○ ○ RESET R/W Timer Counter 1 Extension 0x1D 0x1E Register 0x1F 表9. 地址 功能 0x20 Device ID Control 0x21 Register 1 0x22- bit6 bit5 bit4 30 SEC bit2 bit1 bit0 Ver[3:0] 保留位：确保固定为 0x8 EvSubSEC&Sub 0x28- bit3 VendorID[3:0] RSV 26 0x27 bit7 ○ ○ ○ RSV 读/写 R VBATSW 保留位：确保固定为 0x00 保留位 R/W 扩展寄存器组列表 2 三 0 华 0x1C Timer Counter 新 0x1B R/W R SubSEC[3:0] R 保留位：确保固定为 0x00 R/W 注： 1．在上电初始化（从 0V）或 VLF 位为 1 之后，确保初始化所有的寄存器之后再使用 RTC。 2．上电初始化期间，寄存器的默认值如下： 初始值为 0：TEST、WADA、USEL、TE、FSEL[1:0]、TSEL[0]、UF、TF、AF、CSEL[1]、UIE、TIE、RESET、VDETOFF、SWOFF、 BKSMP[1:0]、VBATSW。 初始值为 1：VLF、VDET、CSEL[0]。 其他寄存器值为不确定值，所以确保在使用前进行复位。 3．标记为“○”的位，初始化后读出为 0。 4．标记为“●”的位为 RAM，可以用来读写任意数据。 5．这些位只能写 0：UF、TF、AF、VLF、VDET。 6．TEST 位被厂家用于测试，该位在写操作的时候请一定确保为“0” 。保留位位被厂家用于测试，写操作的时候请一定确保按照要求 版本号: 1.0 Dapu Confidential 胡定凡 页码: 11 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 固定输入。 6.2 寄存器详细描述 6.2.1 时间 地址 功能 bit7 bit6 bit5 0x00/10 SEC ○ BCD 码，秒十位，0-5 BCD 码，秒个位，0-9 0x25 0x01/11 MIN ○ BCD 码，分十位，0-5 BCD 码，分个位，0-9 0x36 0x02/12 HOUR ○ BCD 码，时个位，0-9 0x01 ○ bit4 bit3 bit2 BCD 码，时十位，0-2 bit1 bit0 默认值 SEC：秒，BCD 码格式，数值 0～59 循环递增。 MIN：分钟，BCD 码格式，数值 0～59 循环递增。 HOUR：小时，BCD 码格式，数值 0～23 循环递增。 地址 功能 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 默认值 0x03/13 WEEK ○ 6 5 4 3 2 1 0 0x40 WEEK：周，按 bit 指示，对照表如下，数值按 01h、02h、04h、08h、10h、20h、40h 循环： 表10. Data bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 01h 0 0 0 0 0 0 0 1 一 02h 0 0 0 0 0 0 1 0 二 04h 0 0 0 0 0 1 0 0 三 08h 0 0 0 0 1 0 0 0 四 10h 0 0 0 1 0 0 0 0 五 20h 0 0 1 0 0 0 0 0 六 40h 0 1 0 0 0 0 0 0 华 日 三 星期 WEEK 寄存器值对照表 地址 功能 bit7 bit6 0x04/14 DAY ○ ○ 新 同时只能有 1bit 置 1 bit5 bit4 bit3 BCD 码，日十位，0-3 bit2 bit1 bit0 BCD 码，日个位，0-9 默认值 0x01 DAY：日，BCD 码格式，支持大小月、闰年（2000～2099 年） ，数值循环递增，数值范围见下表： 表11. 月份 数值范围 1，3，5，7，8，10，12 1～31 递增 4，6，9，11 1～30 递增 2 月（平年） 1～28 递增 2 月（闰年） 1～29 递增 地址 功能 bit7 bit6 bit5 0x05/15 MONTH ○ ○ ○ 0x06/16 YEAR 版本号: 1.0 DAY 寄存器数值范围 bit4 BCD 码，月十 位，0-1 BCD 码，年十位，0-9 Dapu Confidential bit3 bit2 bit1 bit0 默认值 BCD 码，月个位，0-9 0x01 BCD 码，年个位，0-9 0x00 胡定凡 页码: 12 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com MONTH：月，BCD 码格式，数值 1～12 循环递增。 YEAR：年，BCD 码格式，数值 0～99 循环递增。对应 2000～2099 年。 例如： 2020/01/01 Wednesday 21:18:36 地址 功能 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 0x00/10 SEC 0 1 1 0 1 1 0 0x01/11 MIN 0 0 1 1 0 0 0 0x02/12 HOUR ○ 1 0 0 0 0 1 0x03/13 WEEK 0 0 0 1 0 0 0 0x04/14 DAY 0 0 0 0 1 MONTH ○ ○ 0 0x05/15 ○ ○ ○ ○ ○ ○ ○ 0 0 0 0 1 0x06/16 YEAR 0 0 1 0 0 0 0 0 6.2.2 告警 地址 功能 bit7 0x08 MIN Alarm AE 0x09 HOUR Alarm AE 0x0A WEEK Alarm DAY Alarm AE bit6 bit5 bit4 bit3 bit2 BCD 码，分十位，0-5 ● 6 ● BCD 码，时十位，0-2 5 4 bit1 默认值 BCD 码，分个位，0-9 0x00 BCD 码，时个位，0-9 0x00 3 2 BCD 码，日十位，0-3 bit0 1 0 BCD 码，日个位，0-9 0x00 三 设置特定的日、周、小时、分钟值，与 AIE、AF、WADA 配合，产生告警中断。 WEEK Alarm/DAY Alarm: WADA 位控制 0x0A 为日或周告警设置，详见 0x0D 寄存器 bit6 AE（Alarm Enable） ：告警使能控制，0-使能；1-去使能 AF 功能位详见 0x0E 寄存器 bit3； 华 AIE 功能位详见 0x0F 寄存器 bit3 6.2.3 定时器 0x0B/1B 0x0C/1C 功能 Timer Counter 0 Timer Counter 1 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 默认值 128 64 32 16 8 4 2 1 0x00 ● ● ● ● 2048 1024 512 256 0x00 新 地址 设置特定的定时器值，向下计数到 0，与 TE、TF、TIE、TSEL[1:0]配合，产生告警中断 TE 功能位详见 0x0D 寄存器 bit4； TF 功能位详见 0x0E 寄存器 bit4； TIE 功能位详见 0x0F 寄存器 bit4； TSEL[1:0]功能位详见 0x0D 寄存器 bit1，bit0 位 6.2.4 扩展寄存器 地址 0x0D/1D 功能 Extension Register bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 默认值 TEST WADA USEL TE FSEL[1] FSEL[0] TSEL[1] TSEL[0] 0x02 用于指定特定目标的告警功能、时间更新中断、设置等。 版本号: 1.0 Dapu Confidential 胡定凡 页码: 13 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com TEST：厂家测试位，必须为“0” ，禁止用户修改。 WADA（Week Alarm/Day Alarm） ： 0-WEEK 告警, 1-DAY 告警。 USEL（Update Interrupt Select） ：0-每秒中断（默认） ，1-每分钟中断。 TE（Timer Enable） ：0-停止定时器中断功能, 1-启动定时器中断功能。 FSEL[1]，FSEL[0]：FOUT 输出频率选择，如下表： FSEL[1] FSEL[0] FOUT 频率 0 0 32768Hz 输出（默认） 0 1 1024Hz 输出 1 0 1Hz 输出 1 1 32768 输出 TSEL[1]，TSEL[0]：定时器计数时钟选择，如下表： TSEL[1] TSEL[0] Timer 计数时钟 0 0 4096Hz 0 1 64Hz 1 0 秒 1 1 分钟 6.2.5 标志寄存器 0x0E/1E 功能 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 默认值 ○ ○ UF TF AF ○ VLF VDET 0x23 Flag Register 三 地址 UF（Update Flag） ：时间更新标志位，当时间更新中断事件发生时从“0”变为“1” ，并一直保持为“1”直到软件写“0” 。 TF（Timer Flag） ：定时器标志位，当固定周期定时中断发生时从“0”变为“1” ，并一直保持为“1”直到软件写“0” 。 华 AF（Alarm Flag） ：告警标志位，当告警中断发生时从“0”变为“1” ，并一直保持为“1”直到软件写“0” 。 VLF（Voltage Low Flag） ：电压低标志，当电压低于 1.6V 时置“1” ，并一直保持为“1”直到软件写“0” 。 VDET（Voltage Detection） ：电压检测标志，当电压低于 1.95V 时置“1” ，并一直保持为“1”直到软件写“0” 。 地址 0x0F/1F 功能 bit7 bit6 Control CSEL CSEL Register [1] [0] 新 6.2.6 控制寄存器 bit5 bit4 bit3 bit2 bit1 bit0 默认值 UIE TIE AIE ○ ○ RESET 0x40 CSEL[1]，CSEL[0]：设置温度补偿间隔，如下： CSEL[1] CSEL[0] 温度补偿间隔 0 0 0.5s 0 1 2s（默认） 1 0 10s 1 1 30s UIE（Update Interrupt Enable)：当 UF 从“0”变为“1”时，这个位决定是否产生中断信号。0-不产生（/INT 保持高阻状态） ，1-产 生（/INT 从高阻变为低电平） 。 TIE（Timer Interrupt Enable） ：当 TF 从“0”变为“1”时，这个位决定是否产生中断信号。0-不产生（/INT 保持高阻状态） ，1-产 生（/INT 从高阻变为低电平） 。 AIE（Alarm Interrupt Enable） ：当 AF 从“0”变为“1”时，这个位决定是否产生中断信号。0-不产生（/INT 保持高阻状态） ，1-产 版本号: 1.0 Dapu Confidential 胡定凡 页码: 14 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 生（/INT 从高阻变为低电平） 。 RESET：准备同步时间和定时器的起点。 6.2.7 温度寄存器 地址 功能 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 默认值 0x17 TEMP 128 64 32 16 8 4 2 1 0xa9 bit3 bit2 bit1 bit0 默认值 BKSMP BKSMP [1] [0] 可以读取数字化温度数据，按如下公式计算： 温度[℃] = ( TEMP[7:0] * 2 -187.19) / 3.218 6.2.8 备份电源功能寄存器 地址 0x18 功能 Backup Function bit7 bit6 bit5 bit4 ○ ○ ○ ○ VDET SWOFF OFF 0x00 三 该寄存器控制电源切换和后备功能。电源电路框图如下： VDETOFF（VoltageDetectorOFF） ：VDD 电压检测电路控制位，默认 0-打开检测功能，1-关闭检测功能。 SWOFF（SwitchOFF） ：VDD 和内核电源 VCORE 之间的开关 K1 软件控制位，默认 0，1-断开开关，0-闭合开关。 表12. VDETOFF SWOFF 检测 BKSMP [1] VDD 电 压 检 测 Switch 采样操作周 ON/OFF 检测逻辑 BKSMP 新 VDD 电 压 华 BKSMP[1]，BKSMP[0]（BackupmodeSamplingtime） ：控制 VDD 电压检测的采样时间，默认 00，如下： [0] K1 备注 期 0 ON OFF 0 1 0 2ms 2ms OFF 0 1 16ms 16ms OFF 1 0 128ms 128ms OFF 1 1 256ms 256ms OFF 0 X X OFF ON K1 闭合 1 X X OFF OFF K1 断开 X Default 6.2.9 Device ID 寄存器 地址 功能 0x20 Device ID bit7 bit6 bit5 bit4 VendorID[3:0] bit3 bit2 bit1 bit0 Ver[3:0] 0xD2 VendorID[3:0]：厂家编码，VendorID[3:0]=1101b=Dh, 代表大普通信。 Ver[3:0]：芯片版本号，从 1 开始。 版本号: 1.0 Dapu Confidential 胡定凡 默认值 页码: 15 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 6.2.10 控制寄存器 1 地址 0x21 功能 bit7 bit6 Control bit5 bit4 保留位：必须为 0x8 Register 1 bit3 bit2 bit1 bit0 默认值 ○ ○ ○ VBATSW 0x80 VBATSW：电池供电开关 K2 软件控制位。默认是 0 断开，0-断开开关，1-闭合开关。 6.2.11 亚秒时间寄存器 地址 功能 0x27 SubSEC bit7 bit6 bit5 bit4 bit3 bit2 保留位 bit1 bit0 SubSEC[3:0] 0x00 新 华 三 SubSEC[3:0]：时间亚秒位，单位为 1/16s。 版本号: 1.0 Dapu Confidential 胡定凡 默认值 页码: 16 / 21 广东大普通信技术有限公司 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 http://www.dptel.com 2 7 I C 总线接口 I2C 总线接口通过 SCL、SDA 两根线作双向通信。SCL 是时钟线， SDA 是数据线。I2C 设备分为主 设备和从设备，INS5699S 只能作为从设备。 7.1 注意事项 I2C 总线包含 START 命令、STOP 命令，为防止 I2C 总线挂死，从 START 命令到 STOP 命令必须在 1 三 秒内完成。如果超过 1 秒，INS5699S 会重置 I2C 接口。 INS5699S I2C 总线接口既支持单字节读写寄存器，也支持多字节递增访问。访问地址 0x7F 后， 华 下一个增量地址是 0x00。 7.2 总线地址 Transfer data 65h(Read) 64h(Write) 2 I C 总线 Slave 地址 新 表13. Slave address bit7 0 bit6 bit5 1 1 bit4 R/W bit3 0 0 bit2 1 bit1 0 bit0 1 (Read) 0 (Write) INS5699S I2C 总线 Slave 地址是[0110 010*]。 7.3 总线协议 本节描述基于 CPU 为 I2C 主设备，INS5699S 为 I2C 从设备。 7.3.1 写序列 I2C 总线接口在写地址确定后，后续访问包含地址自增功能，即 I2C 总线接口在写一个字节数据 版本号: 1.0 Dapu Confidential 胡定凡 页码: 17 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 后，自动将后面写数据的地址自增。 (1)CPU 发送开始[S] (2)CPU 发送 I2C 总线接口从地址，在 R/W 位设置为写模式 (3)CPU 接收 I2C 总线接口的 ACK (4)CPU 发送写地址给 I2C 总线接口 (5)CPU 接收 I2C 总线接口的 ACK (6)CPU 发送写数据给 I2C 总线接口 (7)CPU 接收 I2C 总线接口的 ACK (8)如果写多字节，重复步骤（6）和（7），地址自增 三 (9)CPU 发送停止[P] 7.3.2 读序列 华 先用写模式写要读的寄存器地址，然后设置成读模式读取寄存器数据。 (1)CPU 发送开始[S] 新 (2)CPU 发送 I2C 总线接口从地址，在 R/W 位设置为写模式 (3)CPU 接收 I2C 总线接口的 ACK (4)CPU 发送读地址给 I2C 总线接口 (5)CPU 接收 I2C 总线接口的 ACK (6)CPU 发送重新开始[Sr] (7)CPU 发送 I2C 总线接口从地址，在 R/W 位设置为读模式 (8)CPU 接收 I2C 总线接口的 ACK (9)CPU 接收 I2C 总线接口读到的数据 (10)CPU 接收 I2C 总线接口的 ACK (11)如果读多字节，重复步骤（9）和（10），地址自增 (12)CPU 发送 ACK 版本号: 1.0 Dapu Confidential 胡定凡 页码: 18 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 新 华 三 (13)CPU 发送停止[P] 版本号: 1.0 Dapu Confidential 胡定凡 页码: 19 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 8 封装尺寸图 尺寸 最小值 典型值 最大值 A 3.0 3.2 3.4 B 2.3 2.5 2.7 C -- 1.0 -- E -- 0.3 -- F -- 0.4 -- G H F1 ---- 0.6 1.3 0.45 ---- F2 -- 0.3 -- 单位：mm 华 三 图 3 封装图 最大值 A B 0.9 1.1 新 尺寸 C 0.4 D 0.3 E 0.7 单位：mm 图 4 推荐焊盘 版本号: 1.0 Dapu Confidential 胡定凡 页码: 20 / 21 广东大普通信技术有限公司 http://www.dptel.com 东莞市松山湖现代企业加速器 5 栋 电话:0086-0769-88010888 传真:0086-0769-81800098 Device 包装图 Package Package Type Drawing 卷盘直径 管脚 最小包装量 Reel Pins SPQ Diameter (mm) 10 1500/4000 卷盘宽度 Reel A0 B0 K0 P1 W Width (mm) (mm) (mm) (mm) (mm) 3.00 3.70 1.50 8.00 8.00 新 器件 包装类型 华 三 9 包装信息 180/330 W1(mm) 11.6±2.0 /12.5 图 5 包装图 版本号: 1.0 Dapu Confidential 胡定凡 页码: 21 / 21
