物料型号：
- AD5602/AD5612/AD5622：这些是nanoDAC系列中的单8位、10位、12位缓冲电压输出数字模拟转换器（DAC），工作电压为2.7V至5.5V。
器件简介：
- 这些器件以低功耗（最大100µA）运行，并且包含一个片上输出缓冲放大器，能够实现rail-to-rail输出。它们使用2线I2C兼容串行接口，在标准（100kHz）、快速（400kHz）和高速（3.4MHz）模式下工作。
引脚分配：
- SC70封装：包含ADDR（地址输入）、SCL（串行时钟线）、SDA（串行数据线）、VDD（电源输入）、GND（地）、VoUT（模拟输出电压）。

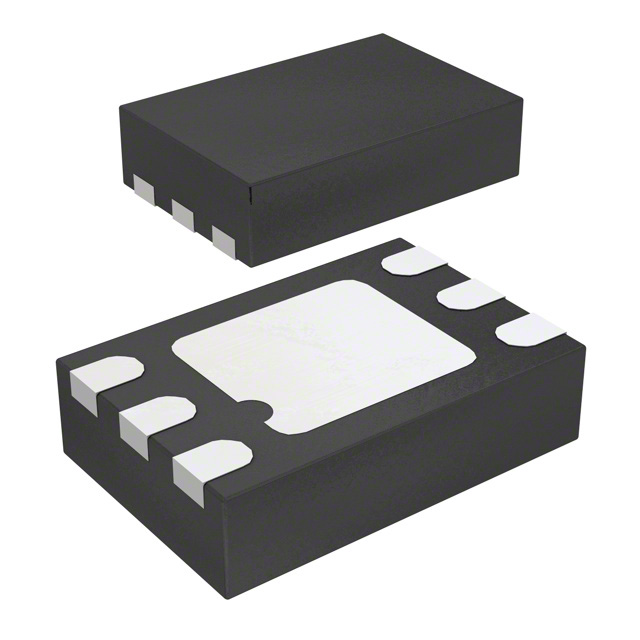

- LFCSP封装：包含ADDR、GND、VoUT、VDD、SCL、SDA和一个暴露的PAD（连接到地）。
参数特性：
- 工作电压：2.7V至5.5V。
- 功耗：小于100µA，在3V下进入省电模式时小于150nA。
- 接口：支持标准、快速和高速I2C模式。
- 输出缓冲放大器：可实现rail-to-rail输出。
- 省电模式：提供软件可选的输出负载。
- 保证单调性设计。
功能详解：
- 这些DAC包含一个电阻串网络后接输出缓冲放大器，能够实现rail-to-rail输出。
- 支持通过I2C接口进行写入和读取操作。
- 包含电源on复位和掉电检测功能。
- 包含省电模式，可以降低功耗并提供已知的输出阻抗。
应用信息：
- 适用于过程控制、数据采集系统、便携式电池供电仪器等应用。
- 可用作数字增益和偏移调整、可编程电压和电流源、可编程衰减器等。
封装信息：
- 提供6引脚SC70和LFCSP封装。
- 详细尺寸和标记代码可在PDF文档的“OUTLINE DIMENSIONS”部分找到。
