物料型号：

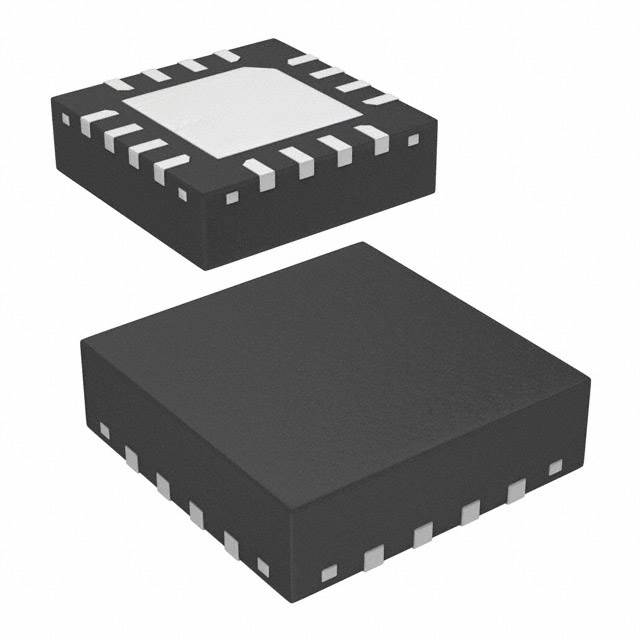

- 型号：AD8318
器件简介：
- AD8318是一款解调对数放大器，能够将RF输入信号准确转换为相应的分贝刻度输出电压。它采用级联放大器链路上的渐进压缩技术，每个阶段都配备了检测单元。该设备用于测量或控制模式，适用于1 MHz至6 GHz的信号，并提供高达8 GHz的有用操作。输入范围是典型的60 dB（相对于50 Ω），误差小于±1 dB。
引脚分配：
- CMIP(1,2,11,12)：设备公共输入系统接地。
- VPSI(3,4)：正供电电压（输入系统）：4.5 V至5.5 V。
- CLPF(5)：回路滤波电容器。
- VOUT(6)：测量和控制输出。
- VSET(7)：控制器模式下的设定点输入或测量模式下的反馈输入。
- CMOP(8)：设备公共输出系统接地。
- VPSO(9)：正供电电压（输出系统）：4.5V至5.5 V。
- TADJ(10)：温度补偿调整。
- TEMP(13)：温度传感器输出。
- INHI(14)：RF输入，名义输入范围：-60 dBm至0 dBm（相对于50 Ω），交流耦合。
- INLO(15)：RF共地，交流耦合的RF共地。
- ENBL(16)：设备启用。连接到VPSI以正常操作，连接引脚到地面以禁用模式。
参数特性：
- 工作频率范围：1 MHz至8 GHz
- 动态范围：60 dB
- 测量模式下的对数斜率：-25 mV/dB
- 温度敏感性：在-40°C至+85°C范围内，变化为0.0011 dB/°C至0.0072 dB/°C
- 电源电压：4.5V至5.5V
- 功耗：当设备启用时，典型为68 mA；在禁用模式下，小于1.5 mW
功能详解：
- AD8318具有温度补偿功能，通过调整TADJ引脚的电阻值来优化不同工作频率下的性能。
- 内部生成与绝对温度成正比的电压（VPTAT），并在TEMP引脚处输出2 mV/°C的电压。
- 在测量模式下，VOUT电压反馈到VSET，实现对数输出。
- 在控制器模式下，AD8318可以控制增益随VSET电压变化的子系统，如功率放大器。
应用信息：
- 射频发射机的PA设定点控制和电平监测
- 基站、WLAN、WiMAX和雷达中的RSSI测量
