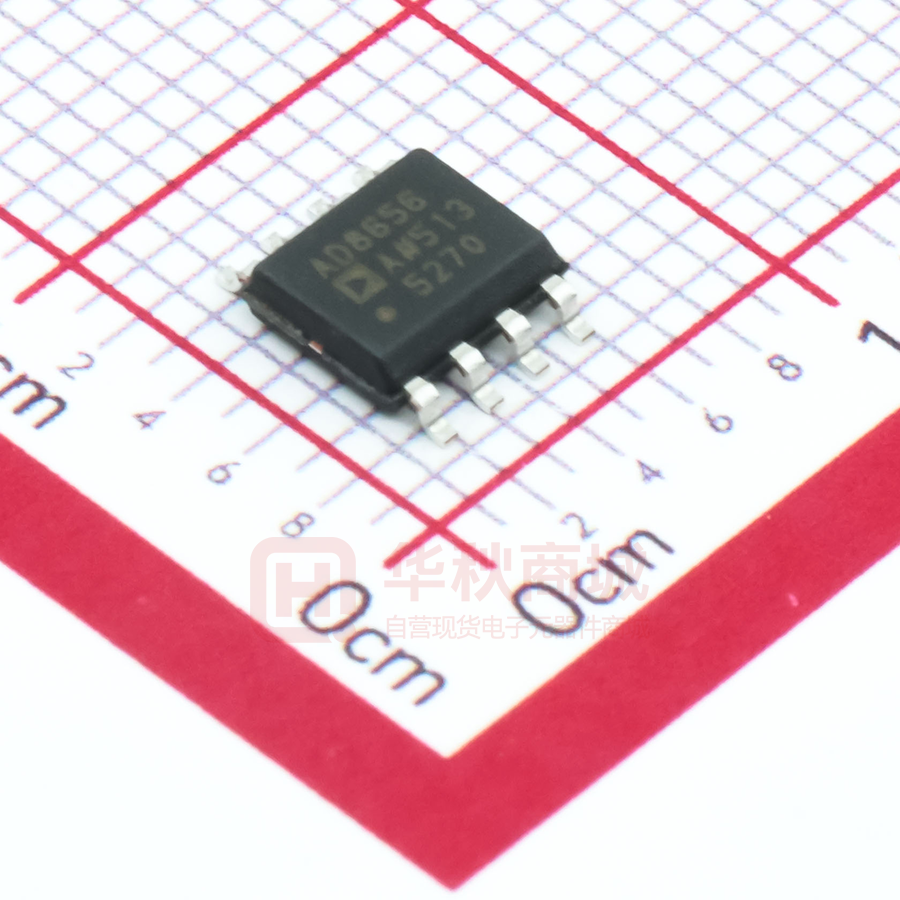

AD8656ARZ-REEL7

低噪声、 精密CMOS放大器 AD8655/AD8656 失调电压漂移：0.4 μV/°C(典型值)；2.3 μV/°C(最大值) 带宽：28 MHz 轨到轨输入/输出 单位增益稳定 工作电压范围：2.7V至5.5 V NC 1 –IN 2 AD8655 +IN 3 TOP VIEW (Not to Scale) V– 4 8 NC OUT A 1 7 V+ –IN A 2 6 OUT +IN A 3 5 NC NC = NO CONNECT 05304-048 低噪声：2.7 nV/√Hz (f = 10 kHz) 低失调电压：VCM上最大为250 μV 图1. AD8655 8 引脚 MSOP(RM-8) V– 4 AD8656 TOP VIEW (Not to Scale) 8 V+ 7 OUT B 6 –IN B 5 +IN B 05304-059 引脚配置 产品特性 图2. AD8656 8 引脚 MSOP(RM-8) 应用 ADC和DAC缓冲器 音频 工业控制 精密滤波器 NC 1 –IN 2 AD8655 +IN 3 TOP VIEW V– 4 (Not to Scale) 8 NC OUT A 1 7 V+ –IN A 2 6 OUT +IN A 3 5 NC NC = NO CONNECT 图3. AD8655 8 引脚 SOIC (R-8) 05304-049 通过汽车应用认证(AD8656) AD8656 8 V+ 7 OUT B 6 –IN B TOP VIEW V– 4 (Not to Scale) 5 +IN B 05304-060 工作温度范围：-40℃至+125℃ 图4. AD8656 8 引脚 SOIC (R-8) 数字秤 汽车防撞 PLL滤波器 概述 AD8655/AD8656是精密CMOS放大器。二者采用ADI的 DigiTrim®技术，以获得高dc精度。 在低压应用中，AD8655/AD8656的高精度性能可以改善分 AD8655/AD8656为低压应用提供低噪声(10 kHz时为 均受益于AD8655/AD8656的低噪声、低失真和高输出电流 2.7 nV/√Hz)、低THD + N (0.0007%)及高精度性能(VCM上最 能力，可降低系统级噪声，并确保音频保真度。 大为250 μV)。此外还具有轨到轨输入和输出摆幅能力，使 设计人员可以在单电源系统中缓冲模数转换器(ADC)及其 AD8655/AD8656的高精度以及轨到轨输入和输出则有益于 它宽动态范围器件。 辨率和动态范围。麦克风前置放大器和调音台等音频应用 数据采集、过程控制和PLL滤波器应用。 AD8655/AD8656额 定 温 度 范 围 为 −40°C至 +125°C。 AD8655/AD8656提供无铅、8引脚MSOP和SOIC封装。 Rev. B Information furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Specifications subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks and registered trademarks are the property of their respective owners. One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700 www.analog.com Fax: 781.461.3113 ©2005–2011 Analog Devices, Inc. All rights reserved. ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供 的最新英文版数据手册。 AD8655/AD8656 目录 技术规格 ............................................................................................3 驱动容性负载 ............................................................................16 绝对最大额定值...............................................................................5 布局布线、接地和旁路考虑.......................................................18 ESD警示........................................................................................5 电源旁路.....................................................................................18 典型工作特性 ...................................................................................6 接地 .............................................................................................18 工作原理 ..........................................................................................15 漏电流 .........................................................................................18 应用...................................................................................................16 外形尺寸 ..........................................................................................19 输入过压保护 ............................................................................16 订购指南.....................................................................................19 输入电容.....................................................................................16 汽车应用级产品........................................................................19 修订历史 2011年9月—修订版A至修订版B 更改“特性”部分................................................................................1 更新外形尺寸 .................................................................................19 更改订购指南 .................................................................................19 增加汽车应用级产品部分 ...........................................................19 2005年6月—修订版0至修订版A 增加AD8656 ............................................................................... 通篇 增加图2和图4 ...................................................................................1 更改技术规格 ...................................................................................3 更改图12标题，增加图13..............................................................7 更换图16 ............................................................................................7 更改图37标题，增加图38............................................................11 更换图47 ..........................................................................................13 增加图55 ..........................................................................................14 更改订购指南 .................................................................................18 2005年4月—版本0:初始版 Rev. B | Page 2 of 20 AD8655/AD8656 技术规格 除非另有说明，VS = 5.0 V，VCM = VS/2，TA = 25°C。 表1. 参数 输入特性 失调电压 符号 条件 VOS VCM = 0 V至5 V −40°C ≤ TA ≤ +125°C −40°C ≤ TA ≤ +125°C 失调电压漂移 输入偏置电流 ΔVOS/ΔT IB 输入失调电流 IOS 最小值 典型值 最大值 50 0.4 1 −40°C ≤ TA ≤ +125°C −40°C ≤ TA≤ +125°C 输入电压范围 共模抑制比 大信号电压增益 输出特性 高输出电压 低输出电压 输出电流 电源 电源抑制比 每放大器电源电流 输入电容 差分 共模 噪声性能 输入电压噪声密度 总谐波失真加噪声 频率响应 增益带宽积 压摆率 建立时间 相位裕量 0 85 100 95 CMRR AVO VCM = 0 V至5 V VO = 0.2 V至4.8 V, R L = 10 kΩ, VCM = 0 V −40°C ≤ TA ≤ +125°C VOH VOL IOUT IL = 1 mA; −40°C ≤ TA ≤ +125°C IL = 1 mA; −40°C ≤ TA ≤ +125°C VOUT = ±0.5 V 4.97 电源抑制 比(PSRR) ISY VS = 2.7 V至5.0 V 88 VO = 0 V −40°C ≤ TA ≤ +125°C 250 550 2.3 10 500 10 500 5 100 110 4.991 8 ±220 30 105 3.7 单位 µV µV µV/°C pA pA pA pA V dB dB dB V mV mA dB 4.5 5.3 mA mA CIN en 总谐波失 真加噪声 (THD + N) GBP SR ts 9.3 16.7 pF pF f = 1 kHz f = 10 kHz G = 1, RL = 1 kΩ, f = 1 kHz, VIN = 2 V p-p 4 2.7 0.0007 nV/√Hz nV/√Hz % RL = 10 kΩ To 0.1%, VIN = 0 V至2 V step, G = +1 CL = 0 pF 28 11 370 69 MHz V/µs ns 度 Rev. B | Page 3 of 20 AD8655/AD8656 除非另有说明，VS = 2.7 V，VCM = VS/2，TA = 25°C。 表2. 参数 输入特性 失调电压 符号 条件 VOS VCM = 0 V至2.7 V −40°C ≤ TA ≤ +125°C −40°C ≤ TA ≤ +125°C 失调电压漂移 输入偏置电流 ΔVOS/ΔT IB 输入失调电流 IOS 最小值 典型值 最大值 44 0.4 1 −40°C ≤ TA ≤ +125°C −40°C ≤ TA ≤ +125°C 输入电压范围 共模抑制比 大信号电压增益 输出特性 高输出电压 低输出电压 输出电流 电源 电源抑制比 每放大器电源电流 输入电容 差分 共模 噪声性能 输入电压噪声密度 总谐波失真加噪声 频率响应 增益带宽积 压摆率 建立时间 相位裕量 0 80 98 90 CMRR AVO VCM = 0 V至2.7 V VO = 0.2 V至2.5 V, R L = 10 kΩ, VCM = 0 V −40°C ≤ TA ≤ +125°C VOH VOL IOUT IL = 1 mA; −40°C ≤ TA ≤ +125°C IL = 1 mA; −40°C ≤ TA ≤ +125°C VOUT = ±0.5 V 2.67 电源抑制 比(PSRR) ISY VS = 2.7 V至5.0 V 88 VO = 0 V −40°C ≤ TA ≤ +125°C 250 550 2.0 10 500 10 500 2.7 98 2.688 10 ±75 30 105 3.7 单位 µV µV µV/°C pA pA pA pA V dB dB dB V mV mA dB 4.5 5.3 mA mA CIN en 总谐波失 真加噪声 (THD + N) GBP SR ts 9.3 16.7 pF pF f = 1 kHz f = 10 kHz G = 1, RL = 1kΩ, f = 1 kHz, VIN = 2 V p-p 4.0 2.7 0.0007 nV/√Hz nV/√Hz % RL = 10 kΩ 建立至0.1%，VIN = 0至1 V步进，G = +1 CL = 0 pF 27 8.5 370 54 MHz V/µs ns 度 Rev. B | Page 4 of 20 AD8655/AD8656 绝对最大额定值 表3. 参数 电源电压 输入电压 差分输入电压 对地输出短路持续时间 静电放电(HBM) 存储温度范围(R、RM封装) 结温范围(R、RM封装) 引脚温度(焊接，10秒) 注意，超出上述绝对最大额定值可能会导致器件永久性损 额定值 6V VSS − 0.3 V至VDD + 0.3 V ±6 V 不定 3.0 kV −65°C至+150°C −65°C至+150°C 260°C 坏。这只是额定最值，不表示在这些条件下或者在任何其 它超出本技术规范操作章节中所示规格的条件下，器件能 够正常工作。长期在绝对最大额定值条件下工作会影响器 件的可靠性。 表4. 封装类型 8引脚 MSOP封装(RM) 8引脚 SOIC封装(R) 1 θJA1 210 158 θJC 45 43 θJA针对最差条件，即器件焊接在电路板上以实现表贴封装。 ESD警告 ESD(静电放电)敏感器件。带电器件和电路板可能会在没有察觉的情况下放电。尽管本产品具有专利或专有保 护电路，但在遇到高能量ESD时，器件可能会损坏。因此，应当采取适当的ESD防范措施，以避免器件性能下 降或功能丧失。 Rev. B | Page 5 of 20 单位 °C/W °C/W AD8655/AD8656 典型性能参数 60 20 VS = ±2.5V VS = ±2.5V 10 40 VOS (µV) 30 20 10 –10 –20 05304-001 0 0 –150 –100 –50 0 50 VOS (µV) 100 –30 150 05304-004 NUMBER OF AMPLIFIERS 50 0 图5. 输入失调电压分布图 1 2 3 4 COMMON-MODE VOLTAGE (V) 5 6 图8. 输入失调电压与共模电压的关系 150.0 250 VS = ±2.5V VS = ±2.5V 100.0 200 50.0 IB (pA) VOS (µV) 150 0.0 100 –50.0 05304-002 –150.0 –50 0 50 TEMPERATURE (°C) 100 0 150 05304-005 50 –100.0 0 20 图6. 输入失调电压与温度的关系 60 80 100 TEMPERATURE (°C) 120 140 图9. 输入偏置电流与温度的关系 60 4.0 VS = ±2.5V VS = ±2.5V 3.5 SUPPLY CURRENT (mA) 50 40 30 20 3.0 2.5 2.0 1.5 1.0 10 0 0.2 0.4 0.6 0.8 1.0 1.2 |TCVOS| (µV/°C) 1.4 0.5 0 1.6 图7. |TCVOS |的分配 05304-006 0 05304-003 NUMBER OF AMPLIFIERS 40 0 1 2 3 4 SUPPLY VOLTAGE (V) 5 图10. 电源电流与电源电压的关系 Rev. B | Page 6 of 20 6 AD8655/AD8656 4.5 4.996 VS = ±2.5V 4.0 4.992 3.5 VOH (V) SUPPLY CURRENT (mA) VS = ±2.5V LOAD CURRENT = 1mA 4.994 3.0 4.990 4.988 4.986 2.5 2.0 –50 0 50 TEMPERATURE (°C) 100 4.982 –50 150 图11. 电源电流与温度的关系 0 50 TEMPERATURE (°C) 100 12 LOAD CURRENT = 1mA VS = ±2.5V VS = ±2.5V 10 1500 8 VOL (mV) 2000 VOH 1000 6 VOL 500 0 50 100 150 CURRENT LOAD (mA) 200 05304-010 4 05304-008 0 2 –50 250 图12. AD8655输出电压至供电轨与负载电流的关系 0 50 TEMPERATURE (°C) 100 150 图15. 输出电压低摆幅与温度的关系 120 10000 VS = ±2.5V VIN = 28mV RL = 1MΩ CL = 47pF VS = ±2.5V 100 1000 CMRR (dB) 80 100 60 40 10 VOL VOH 1 0.1 1 10 CURRENT LOAD (mA) 100 0 100 1000 图13. AD8656输出摆幅与电流负载的关系 05304-011 20 05304-056 DELTA SWING FROM SUPPLY (mV) 150 图14. 输出电压高摆幅与温度的关系 2500 DELTA SWING FROM SUPPLY (mV) 05304-009 05304-007 4.984 1k 10k 100k FREQUENCY (Hz) 图16. CMRR与频率的关系 Rev. B | Page 7 of 20 1M 10M AD8655/AD8656 100 107.00 VOLTAGE NOISE DENSITY (nV/√Hz 1/2) VS = ±2.5V VCM = 0V CMRR (dB) 104.00 101.00 98.00 05304-012 95.00 92.00 –50 0 50 TEMPERATURE (°C) 100 VS = ±2.5V 10 1 150 VS = ±2.5V VIN = 50mV RL = 1MΩ CL = 47pF –PSRR 10 100 1k FREQUENCY (Hz) 10k 100k VS = ±2.5V Vn (p-p) = 1.23µV 60 500nV/DIV PSRR (dB) 80 +PSRR 1 图20. 电压噪声密度与频率的关系 图17. 大信号CMRR与温度的关系 100 05304-019 110.00 40 1 1k 10k 100k 1M FREQUENCY (Hz) 10M 05304-020 0 100 05304-013 20 100M 1s/DIV 图21. 低频噪声(0.1 Hz至10 Hz) 图18. 小信号PSSR与频率的关系 110.00 VS = ±2.5V VIN 108.00 VS = ±2.5V CL = 50pF GAIN = +1 1V/DIV 106.00 104.00 2 102.00 0 50 TEMPERATURE (°C) 100 150 05304-021 100.00 –50 05304-014 PSRR (dB) VOUT T 20µs/DIV 图22. 无相位反转 图19. 大信号PSSR与温度的关系 Rev. B | Page 8 of 20 AD8655/AD8656 –45 120 100 –135 20 –180 0 4 OUTPUT (V) 60 PHASE SHIFT (Degrees) –90 40 VS = ±2.5V VIN = 5V G = +1 5 PHASE MARGIN = 69° 80 3 2 1 –40 10k 100k 1M FREQUENCY (Hz) 05304-015 –20 –225 100M 10M 05304-018 GAIN (dB) 6 VS = ±2.5V CLOAD = 11.5pF 0 10k 100k 1M FREQUENCY (Hz) 10M 图26. 最大输出摆幅与频率的关系 图23. 开环增益和相位与频率的关系 140.00 VS = ±2.5V RL = 10kΩ 130.00 120.00 VOUT (1V/DIV) AVO (dB) T VS = ±2.5V CL = 100pF GAIN = +1 VIN = 4V 110.00 2 90.00 –50 0 50 TEMPERATURE (°C) 100 05304-022 05304-016 100.00 150 TIME (10µs/DIV) 图24. 大信号开环增益与温度的关系 图27. 大信号响应 50 VS = ±2.5V CL = 100pF G = +1 VOUT (100mV/DIV) 30 20 10 0 –10 10k 100k 1M FREQUENCY (Hz) 10M 05304-023 –20 1k 2 05304-017 CLOSED-LOOP GAIN (dB) T VS = ±2.5V RL = 1MΩ CL = 47pF 40 100M TIME (1µs/DIV) 图25. 闭环增益与频率的关系 图28. 小信号响应 Rev. B | Page 9 of 20 AD8655/AD8656 30 100 OUTPUT IMPEDANCE (Ω) 25 OVERSHOOT % VS = ±2.5V VS = ±2.5V VIN = 200mV 20 –OS 15 10 +OS G = +100 G = +1 G = +10 10 1 0 50 100 150 200 250 CAPACITANCE (pF) 300 0.1 100 350 图29. 小信号过冲与负载电容的关系 05304-027 0 05304-024 5 1k 10k 100k FREQUENCY (Hz) 1M 10M 100M 图32. 输出阻抗与频率的关系 80 VS = ±1.35V 70 VIN NUMBER OF AMPLIFIERS 0V 1 0V 2 VOUT VS = ±2.5V VIN = 300mV GAIN = –10 RECOVERY TIME = 240ns 50 40 30 20 10 05304-025 –2.5V 60 0 400ns/DIV 05304-028 300mV T –150 –125 –100 –75 –50 –25 0 25 VOS (µV) 图30. 负过载恢复时间 50 75 100 125 150 图33. 输入失调电压分布图 60 T VS = ±1.35V VIN 40 VS = ±2.5V VIN = 300mV GAIN = –10 RECOVERY TIME = 240ns 2.5V VOUT 20 0 –20 05304-026 0V 2 –40 –50 400ns/DIV 05304-029 –300mV VOS (µV) 0V 1 0 50 TEMPERATURE (°C) 100 图34. 输入失调电压与温度的关系 图31. 正过载恢复时间 Rev. B | Page 10 of 20 150 AD8655/AD8656 80 10000 VS = ±1.35V VS = ±1.35V 50 40 30 20 0 05304-030 10 0 0.2 0.4 0.6 0.8 1.0 1.2 |TCVOS| (µV/°C) 1.4 1000 100 VOL 10 05304-057 60 DELTA OUTPUT FROM SUPPLY (mV) NUMBER OF AMPLIFIERS 70 VOH 1 0.1 1.6 1 10 CURRENT LOAD (mA) 图35. |TCVOS |的分配 100 图38. AD8656输出摆幅与电流负载的关系 4.5 2.698 VS = ±1.35V 2.694 2.690 3.5 VOH (V) 2.686 3.0 2.682 2.5 2.0 –50 0 50 TEMPERATURE (°C) 100 2.674 –50 150 14 1400 VS = ±1.35V 1200 50 TEMPERATURE (°C) 100 150 VS = ±1.35V LOAD CURRENT = 1mA 12 1000 10 VOH VOL (mV) 800 600 8 6 VOL 400 4 200 05304-050 (VSY-VOUT) (mV) 0 图39. 输出电压高摆幅与温度的关系 图36. 电源电流与温度的关系 0 05304-032 05304-031 2.678 0 20 40 60 80 LOAD CURRENT (mA) 100 2 –50 120 图37. AD8655输出电压至供电轨与负载电流的关系 05304-033 SUPPLY CURRENT (mA) 4.0 VS = ±1.35V LOAD CURRENT = 1mA 0 50 TEMPERATURE (°C) 100 图40. 输出电压低摆幅与温度的关系 Rev. B | Page 11 of 20 150 AD8655/AD8656 35 T VS = ±1.35V G = +1 CL = 50pF VIN VS = ±1.35V VIN = 200mV 30 –OS OVERSHOOT % 25 2 20 15 +OS 10 0 20µs/DIV 05304-044 05304-047 5 0 50 VOUT (500mV/DIV) 300 350 T T 200mV VIN 0V 1 2 0V 2 VOUT –1.35V 05304-042 VS = ±1.35V VIN = 200mV GAIN = –10 RECOVERY TIME = 180ns 400ns/DIV TIME (10µs/DIV) 图42. 大信号响应 图45. 负过载恢复时间 T T VS = ±1.35V CL = 100pF GAIN = +1 0V 1 VIN VS = ±1.35V VIN = 200mV GAIN = –10 RECOVERY TIME = 200ns –200mV 2 1.35V VOUT 05304-046 0V 2 05304-043 VOUT (100mV/DIV) 150 200 250 CAPACITANCE (pF) 图44. 小信号过冲与负载电容的关系 图41. 无相位反转 VS = ±1.35V CL = 50pF GAIN = +1 100 05304-045 1V/DIV VOUT 400ns/DIV TIME (1µs/DIV) 图43. 小信号响应 图46. 正过载恢复时间 Rev. B | Page 12 of 20 AD8655/AD8656 120 VS = ±1.35V VIN = 28mV RL = 1MΩ CL = 47pF 100 80 –90 60 GAIN (dB) CMRR (dB) PHASE MARGIN = 54° 80 60 40 –135 20 40 –180 0 05304-034 20 0 100 1k 10k FREQUENCY (Hz) 100k 1M –20 –40 10k 图47. CMRR与频率的关系 100k 1M FREQUENCY (Hz) –225 100M 10M 05304-036 100 –45 VS = ±1.35V CLOAD = 11.5pF PHASE SHIFT (Degrees) 120 图50. 开环增益和相位与频率的关系 130.00 102.00 VS = ±1.35V RL = 10kΩ VS = ±1.35V 120.00 AVO (dB) CMRR (dB) 98.00 94.00 110.00 100.00 90.00 86.00 –50 0 50 TEMPERATURE (°C) 100 80.00 –50 150 0 50 TEMPERATURE (°C) 100 150 图51. 大信号开环增益与温度的关系 图48. 大信号CMRR与温度的关系 50 100 80 –PSRR VS = ±1.35V VIN = 50mV RL = 1MΩ CL = 47pF VS = ±1.35V RL = 1MΩ CL = 47pF 40 CLOSED-LOOP GAIN (dB) +PSRR 60 40 30 20 10 0 20 1k 10k 100k 1M FREQUENCY (Hz) 10M –20 1k 100M 图49. 小信号PSSR与频率的关系 05304-038 0 100 –10 05304-040 PSRR (dB) 05304-037 05304-035 90.00 10k 100k 1M FREQUENCY (Hz) 10M 图52. 闭环增益与频率的关系 Rev. B | Page 13 of 20 100M AD8655/AD8656 3.0 0 2.5 –20 CHANNEL SEPERATION (dB) 1.5 1.0 0.5 100k 1M FREQUENCY (Hz) 100 G = +1 1 0.1 100 05304-041 OUTPUT IMPEDANCE (Ω) VS = ±1.35V G = +10 1k 10k 100k 1M FREQUENCY (Hz) V– V+ V– VOUT B V+ –2.5V –80 –100 10 100 1k 10k 100k FREQUENCY (Hz) 1M 图55. 通道隔离与频率的关系 1000 G = +100 A –60 –140 10M 图53. 最大输出摆幅与频率的关系 10 + – –120 05304-039 0 10k VIN 50mV p-p –40 VS = ±2.5V VIN = 50mV R2 100Ω 05304-058 OUTPUT (V) 2.0 VS = 1.35V VIN = 2.7V G = +1 NO LOAD R1 10kΩ +2.5V 10M 100M 图54. 输出阻抗与频率的关系 Rev. B | Page 14 of 20 10M 100M AD8655/AD8656 工作原理 AD8655/AD8656是电压反馈、轨到轨输入和输出、精密 AD8655/AD8656可用于所有精密运算放大器应用。在电源 CMOS放大器，工作电压为2.7 V至5.0 V。这些放大器采用 范围内，放大器的共模电压不会发生反相。AD8655/AD8656 ADI公司的DigiTrim技术，能够实现比其他大部分CMOS放 对于电压噪声为2.7 nV/√Hz、THD + N为–103 dB(10 kHz时 大器更高的精度。ADI的许多放大器均采用DigiTrim技 的2 V p-p信号)的高分辨率数据采集系统而言是极佳的选 术，它是一种在封装后调整放大器失调电压的方法。封装 择。低噪声、亚皮安级输入偏置电流、精密失调和高速特 后调整的优势是它能校正装配时机械应力所引起的失调 性使这些运放特别适合用作快速滤波器应用中的前置放大 电压。 器。AD8655/AD8656的速度和输出驱动能力还使得这些器 AD8655/AD8656采 用 标 准 运 算 放 大 器 引 脚 排 列 ， 使 得 件适合视频应用。 DigiTrim对用户是完全透明的。放大器输入级是真正的轨 到轨结构，允许放大器的输入共模电压范围同时扩展到正 供电轨和负供电轨。AD8655/AD8656负载为10 kΩ时的开环 增益典型值为110 dB。 Rev. B | Page 15 of 20 AD8655/AD8656 应用 输入过压保护 一个提供补偿的简单技巧是使用缓冲器组成一个简单的RC AD8655/AD8656的内部保护电路使输入端得以承受高于电 网络。有了这个电路，便可维持输出摆幅，且放大器在所 源电压的输入电压。然而，不建议在放大器的任一输入端 有增益下均可保持稳定。图57显示缓冲器部署方案，它可 采用超过电源0.3 V的输入电压。若采用了较高的输入电压， 降低30%以上的过冲并消除振铃。使用缓冲器并不能恢复 则需使用串联电阻以限制流入输入端的电流。输入电流应 由于高容性负载所造成的带宽损失。 限制为低于5 mA。 VS = ±2.5V AV = 1 CL = 500pF 对输入端采用更高的电压。使用这些电阻会增加热噪声， 导致放大器总输出电压噪声增加。例如，在室温下，10 kΩ 电阻的热噪声低于12.6 nV/√Hz且误差电压低于10 nV。 输入电容 除旁路和接地外，高速放大器对输入端与接地之间的寄生 VOLTAGE (100mV/DIV) 极低的输入偏置电流允许使用更大的电阻，进而允许用户 电容也很敏感。对于电阻反馈网络电路而言，总电容—— 05304-051 无论它是源电容、输入引脚上的杂散电容或是放大器的输 入电容——会导致电路的噪声增益出现断点。为了保持稳 TIME (2µs/DIV) 定性，必须添加一个电容与增益电阻并联。噪声增益与频 图56. 无补偿驱动高容性负载 率成函数关系，并在较高频率下有峰化现象——假定选择 反馈电容，使该二阶系统处于临界阻尼状态。输入端几皮 VCC + 增益，导致频率响应峰化或振荡。使用AD8655/AD8656 时，针对直接输入至输出反馈且大于200pF的电容负载， – V– V+ 200Ω + 需要使用额外的阻尼以保持稳定。详见“驱动容性负载” – 200mV VEE 500pF 部分。 500pF 05304-052 法的电容就会降低高频时的输入阻抗，进而提高放大器的 图57.缓冲器网络 驱动容性负载 但器件工作时的输入频率超过100 kHz时，会产生大量的振 象特别显著。当需要如此高的容性负载时，建议使用外部 补偿。这可减少过冲并使振铃最小化，从而提高AD8655/ AD8656驱动较大容性负载时的稳定性。 VOLTAGE (100mV/DIV) 铃。当放大器配置为正单位增益时(最糟的情况)，这种现 VS = ±2.5V AV = 1 RS = 200Ω CS = 500pF CL = 500pF TIME (10µs/DIV) 图58. 使用缓冲器网络驱动高容性负载 Rev. B | Page 16 of 20 05304-053 虽然AD8655/AD8656可驱动高达500 pF的容性负载而无振荡， AD8655/AD8656 1.0 THD读数与共模电压的关系 0.5 当负载为1 kΩ时，AD8655/AD8656的总谐波失真远低于 SWEEP 1: VIN = 2V p-p RL = 10kΩ 0.2 0.0007%。该失真取决于电路配置、所加电压、电路布局 0.1 SWEEP 2: VIN = 2V p-p RL = 1kΩ 0.05 以及其他因素。 % 0.02 +2.5V 0.005 VOUT AD8655 RL –2.5V SWEEP 2 0.0005 05304-054 VIN 0.002 0.001 SWEEP 1 0.0002 0.0001 图59. THD + N测试电路 05304-055 – + 0.01 20 50 100 200 500 1k Hz 2k 5k 10k 20k 50k 80k 图60. THD + N与频率的关系 Rev. B | Page 17 of 20 AD8655/AD8656 布局布线、接地和旁路考虑 电源旁路 漏电流 电源引脚可能成为噪声输入路径，因此必须小心，确保施 不良的PCB布局、污染和板绝缘材料可能会引起远大于 加无噪声的稳定直流电压。旁路电容的作用是在所有频率 AD8655/AD8656输入偏置电流的漏电流。输入端与邻近走 条件下在电源和地之间构成低阻抗，从而通过分流或滤波 线的任何压差都会引起漏电流通过PCB绝缘器，例如： 消除大多数噪声。旁路方案旨在通过0.1 μF和4.7 μF的电容 1 V/100 GΩ = 10 pA。同样，任何污染(人体油脂就是一种 并联组合将所有频率条件下的电源阻抗降至最低。0.1 μF芯 常见污染)都会造成显著的漏电流。 片电容(X7R或NPO)非常重要，并应尽可能靠近放大器封 为了大幅降低漏电流，应在输入端和输入引脚周围放置一 装。4.7 μF钽电容对于高频旁路不太重要，多数情况下，每 个保护环(屏蔽)，并将其驱动至与输入端相同的电位。这 个电路板只需在电源输入端连接一个电容即足够。 样确保输入端与周围区域之间不存在压差，从而不会产生 漏电流。为使保护环有效，必须用阻抗相对较低的源驱动 接地 在高密度集成PCB上，接地层很重要，可以将寄生电感降 至最低。电流发生改变时，压降降至最小。不过，了解电 它；在使用多层板时，应将输入引脚四周及上下完全包围 起来。 路中的电流流向对实现有效的高速电路设计至关重要。电 绝缘材料本身的电荷吸收也有可能导致漏电流。尽可能减 流路径的长度与寄生电感的量级成正比，因此与路径的高 少输入引脚与保护环之间的材料量有助于降低电荷吸收。 频阻抗也成正比。感性接地回路中的较大电流变化极有可 此外，某些情况下可能需要使用特氟龙或陶瓷等低吸收 能会产生干扰电压噪声。 材料。 高频旁路电容引脚的长度很重要，建议使用表面贴装电 容。旁路接地走线中的寄生电感会对旁路电容的低阻抗产 生不利影响。负载电流来自电源，因此负载阻抗的地应与 旁路电容地在同一物理位置。若使用较大电容并在较低频 率时有效，电流返回路径距离并不重要。 Rev. B | Page 18 of 20 AD8655/AD8656 外形尺寸 5.00 (0.1968) 4.80 (0.1890) 5 4 1.27 (0.0500) BSC 0.25 (0.0098) 0.10 (0.0040) 6.20 (0.2441) 5.80 (0.2284) 1.75 (0.0688) 1.35 (0.0532) 0.51 (0.0201) 0.31 (0.0122) COPLANARITY 0.10 SEATING PLANE 3.20 3.00 2.80 0.50 (0.0196) 0.25 (0.0099) 45° 1 5 5.15 4.90 4.65 4 PIN 1 IDENTIFIER 8° 0° 0.25 (0.0098) 0.17 (0.0067) 8 0.65 BSC 1.27 (0.0500) 0.40 (0.0157) COMPLIANT TO JEDEC STANDARDS MS-012-AA CONTROLLING DIMENSIONS ARE IN MILLIMETERS; INCH DIMENSIONS (IN PARENTHESES) ARE ROUNDED-OFF MILLIMETER EQUIVALENTS FOR REFERENCE ONLY AND ARE NOT APPROPRIATE FOR USE IN DESIGN. 0.95 0.85 0.75 15° MAX 1.10 MAX 0.15 0.05 COPLANARITY 0.10 0.40 0.25 6° 0° 0.80 0.55 0.40 0.23 0.09 COMPLIANT TO JEDEC STANDARDS MO-187-AA 图61. 8引脚标准小型封装[SOIC_N] 窄体(R-8) 图示尺寸单位：mm和(inch) 图62. 8引脚超小型MSOP封装 (RM-8) 图示尺寸单位：mm 订购指南 型号1, 2 AD8655ARZ AD8655ARZ-REEL AD8655ARZ-REEL7 AD8655ARMZ-REEL AD8655ARMZ AD8656ARZ AD8656ARZ-REEL AD8656ARZ-REEL7 AD8656ARMZ AD8656ARMZ-REEL AD8656WARMZ-REEL 1 2 温度 范围 −40°C至+125°C −40°C至+125° C −40°C至+125°C −40°C至+125°C −40°C至+125°C −40°C至+125°C −40°C至+125° C −40°C至+125°C −40°C至+125°C −40°C至+125°C −40°C至+125°C 封装描述 8引脚 SOIC_N 8引脚 SOIC_N 8引脚 SOIC_N 8引脚 MSOP 8引脚 MSOP 8引脚 SOIC_N 8引脚 SOIC_N 8引脚 SOIC_N 8引脚 MSOP 8引脚 MSOP 8引脚 MSOP 封装选项 R-8 R-8 R-8 RM-8 RM-8 R-8 R-8 R-8 RM-8 RM-8 RM-8 标识 A0D A0D A0S A0S A0S Z = 符合RoHS标准的器件。 W = 通过汽车应用认证。 汽车应用级产品 AD8656W生产工艺受到严格控制，以提供满足汽车应用的质量和可靠性要求。请注意，车用型号的技术规格可能不同于 商用型号；因此，设计人员应仔细阅读本数据手册的技术规格部分。只有显示为汽车应用级的产品才能用于汽车应用。欲 了解特定产品的订购信息并获得该型号的汽车可靠性报告，请联系当地ADI客户代表。 . Rev. B | Page 19 of 20 10-07-2009-B 8 1 012407-A 4.00 (0.1574) 3.80 (0.1497) 3.20 3.00 2.80 AD8655/AD8656 注释 ©2005–2011 Analog Devices, Inc. All rights reserved. Trademarks and registered trademarks are the property of their respective owners. D05304sc-0-9/11(B) Rev. B | Page 20 of 20
