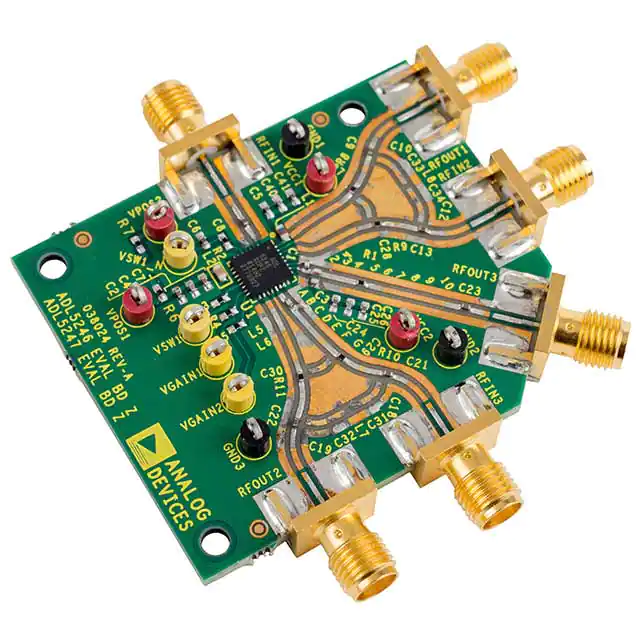

ADL5246-EVALZ

集成½W驱动放大器的3 GHz 可变增益LNA ADL5246 产品特性 概述 RF输出频率范围：0.6 GHz至3 GHz 输出IP3：37 dBm (2.2 GHz) 输出P1dB：28 dBm (2.2 GHz) 输入放大器噪声系数：1 dB (2.2 GHz) 最大增益：31.5 dB (2.2 GHz) 电压可变衰减范围：45 dB 衰减控制范围：0 V至3.3 V 低噪声VGA集成旁路开关 匹配50 Ω输入级 3.3 V至5 V单电源 32引脚、5 mm x 5 mm LFCSP封装 ADL5246是一款高性能、低噪声可变增益放大器(VGA)， 应用 间可使用外部滤波器。ADL5246可在3.3 V与5 V之间进行偏 多标准无线电接收机 点对点Rx和Tx 仪器仪表 军用和航空航天产品 置，以便在性能与功耗之间达成平衡。 针对多标准基站接收机和点对点接收(Rx)与发送(Tx)应用 而优化。该器件具有低噪声系数和出色的线性度性能，可 用于各种应用中。 该器件集成低噪声放大器、高线性度VGA以及½ W输出驱 动器级。可变衰减器网络经过优化，可在45 dB增益控制范 围内提供高线性度性能。增益通过0 V至3.3 V的单极性控制 电压设置。ADL5246的输出级是一个外部调谐½ W驱动放大 器，允许器件针对0.6 GHz至3 GHz范围内的任意频率进行 优化，平均调谐带宽为200 MHz。VGA与最终驱动放大器之 ADL5246采 用 高 级 GaAs工 艺 制 造 而 成 ， 提 供 32引 脚 、 RoHS兼容型5 mm x 5 mm LFCSP封装，额定工作温度范围 为−40°C至+105°C。 VSW1 VGAIN2 RFOUT2 6 13 16 18 VPOS2 VSW1 15 RFIN3 VGAIN1 30 VPOS1 RFIN2 功能框图 21 11 28 RFOUT1 32 AMP3 AMP1 VVA1 VVA2 2 AMP2 4 5 7 8 9 12 14 17 19 22 ADL5246 1 3 10 20 23 24 25 27 29 31 EP NIC GND 12233-001 RFIN1 26 RFOUT3 图1. Rev. 0 Document Feedback Information furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Specifications subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks and registered trademarks are the property of their respective owners. One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700 ©2014 Analog Devices, Inc. All rights reserved. Technical Support www.analog.com ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供 的最新英文版数据手册。 ADL5246 目录 产品特性 ...........................................................................................1 术语................................................................................................. 18 应用....................................................................................................1 工作原理 ........................................................................................ 19 概述....................................................................................................1 基本连接................................................................................... 19 功能框图 ...........................................................................................1 误差矢量幅度(EVM)性能..................................................... 23 修订历史 ...........................................................................................2 热信息和推荐PCB焊盘图形 ................................................ 24 技术规格 ...........................................................................................3 全链操作建议 .......................................................................... 24 绝对最大额定值..............................................................................7 评估板 ............................................................................................ 25 热阻 ..............................................................................................7 特性信息 ........................................................................................ 29 ESD警告.......................................................................................7 外形尺寸 ........................................................................................ 30 引脚配置和功能描述 .....................................................................8 订购指南................................................................................... 30 典型性能参数 ..................................................................................9 修订历史 2014年4月—修订版0：初始版 Rev. 0 | Page 2 of 32 ADL5246 技术规格 除非另有说明，VPOS = 5 V，TA = 25°C。放大器1 = AMP1，放大器2 = AMP2，放大器3 = AMP3。 表1. 参数 整体功能 频率范围 AMP1频率 = 0.75 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 AMP1频率 = 0.9 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 AMP1频率 = 1.5 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 AMP1频率 = 1.9 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 测试条件/注释 最小值 3.3 V 典型值 0.6 5V 最大值 最小值 典型值 最大值 单位 3 GHz 0.6 3 RFIN1和RFOUT1引脚 ±50 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 19.5 ±0.3 ±0.6 ±0.1 −21 −9 18.5 31 1.4 20 ±0.3 ±0.5 ±0.05 −22 −9 21.5 34.5 1.5 dB dB dB dB dB dB dBm dBm dB 19 ±0.4 ±0.5 ±0.1 −21 −11 19 32 0.9 18.5 ±0.4 ±0.5 ±0.05 −24 −10 22 35 1.2 dB dB dB dB dB dB dBm dBm dB 15 ±0.7 ±0.4 ±0.1 −14.5 −14 19 33 0.8 14.5 ±0.4 ±0.5 ±0.1 −16 −12 22.5 37 0.85 dB dB dB dB dB dB dBm dBm dB 12.5 ±0.5 ±0.5 ±0.1 −13 −14 19 34 0.9 13 ±0.5 ±0.5 ±0.05 −14 −12 22.5 37.5 0.9 dB dB dB dB dB dB dBm dBm dB RFIN1和RFOUT1引脚 ±50 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 RFIN1和RFOUT1引脚 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 RFIN1和RFOUT1引脚 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 Rev. 0 | Page 3 of 32 ADL5246 参数 AMP1频率 = 2.2 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 AMP1频率 = 2.6 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 AMP2频率 = 0.75 GHz 增益 对频率 对温度 增益范围 输入回损 输出回损 输入1 dB压缩点 输入三阶交调截点 噪声系数 AMP2频率 = 0.9 GHz 增益 对频率 对温度 增益范围 输入回损 输出回损 输入1 dB压缩点 输入三阶交调截点 噪声系数 AMP2频率 = 1.5 GHz 增益 对频率 对温度 增益范围 输入回损 输出回损 输入1 dB压缩点 输入三阶交调截点 噪声系数 测试条件/注释 RFIN1和RFOUT1引脚 最小值 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 3.3 V 典型值 5V 最大值 最小值 典型值 最大值 单位 11 ±0.5 ±0.5 ±0.05 −11 −15 19 34 1 11.5 ±0.5 ±0.5 ±0.05 −12 −12 22.3 37.5 1 dB dB dB dB dB dB dBm dBm dB 10 ±0.4 ±0.4 ±0.05 −10 −17 19.5 34 1.2 10 ±0.5 ±0.5 ±0.05 −11 −13 22.5 37.4 1.2 dB dB dB dB dB dB dBm dBm dB 12.5 ±0.4 +3至−4 15 −10 −29 2 13 4.5 16 ±0.4 +0.5至−2 60 −9 −16 4.5 15 3.5 dB dB dB dB dB dB dBm dBm dB 11.5 ±0.5 +2.5至−4 15 −9.5 −21 3.5 14 4.2 14.5 ±0.5 +0.5至−2 60 −9 −15 5.5 15.5 3.2 dB dB dB dB dB dB dBm dBm dB 7.5 ±0.6 +2.5至−4 14.5 −9 −12 7 18.5 4.2 10 ±0.7 +0.5至−2 50 −10 −10 8 19.5 3.2 dB dB dB dB dB dB dBm dBm dB RFIN1和RFOUT1引脚 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 RFIN2至RFOUT2，最大增益 ±50 MHz −40°C ≤ TA ≤ +105°C HG模式 ∆f = 1 MHz，PIN = −5 dBm/信号音 RFIN2至RFOUT2，最大增益 ±50 MHz −40°C ≤ TA ≤ +105°C HG模式 ∆f = 1 MHz，PIN = −5 dBm/信号音 RFIN2至RFOUT2，最大增益 ±100 MHz −40°C ≤ TA ≤ +105°C HG模式 ∆f = 1 MHz，PIN = −5 dBm/信号音 Rev. 0 | Page 4 of 32 ADL5246 参数 AMP2频率 = 1.9 GHz 增益 对频率 对温度 增益范围 输入回损 输出回损 输入1 dB压缩点 输入三阶交调截点 噪声系数 AMP2频率 = 2.2 GHz 增益 对频率 对温度 增益范围 输入回损 输出回损 输入1 dB压缩点 输入三阶交调截点 噪声系数 AMP2频率 = 2.6 GHz 增益 对频率 对温度 增益范围 输入回损 输出回损 输入1 dB压缩点 输入三阶交调截点 噪声系数 AMP2增益建立 最小至最大增益 最大至最小增益 0.5 V VGAIN变化 HG至LG转换 LG至HG转换 AMP3频率 = 1.9 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 测试条件/注释 RFIN2至RFOUT2，最大增益 最小值 ±100 MHz −40°C ≤ TA ≤ +105°C HG模式 ∆f = 1 MHz，PIN = −5 dBm/信号音 3.3 V 典型值 5V 最大值 最小值 典型值 最大值 单位 5 ±0.6 +2.5至−4 14 −9 −10 9 20.5 4.6 7.5 ±0.6 +0.5至−2 48 10 − 8 − 10 21.5 3.6 dB dB dB dB dB dB dBm dBm dB 3.5 ±0.5 +2至−3 13.5 −9 −8 11 22.5 5.1 5.5 ±0.5 +0.5至−2 45 10 − 7 − 11 23 4.2 dB dB dB dB dB dB dBm dBm dB 1.5 ±0.5 +2至−3 13 −9 −7.5 14 24 5.3 3.7 ±0.5 +0.3至−3 42 10 − 6.5 − 13.5 24.5 4.3 dB dB dB dB dB dB dBm dBm dB 10 10 8 0.5 0.5 10 10 8 0.5 5 0. µs µs µs µs µs 12.8 0至−2 +0.7至−1 +0.3至−0.2 −14 −16 24.5 30.5 5.8 13.8 0至−1.5 +0.7至−1 0至−0.2 14 − 18 − 28.5 37.8 6.1 dB dB dB dB dB dB dBm dBm dB RFIN2至RFOUT2，最大增益 ±100 MHz −40°C ≤ TA ≤ +105°C HG模式 ∆f = 1 MHz，PIN = −5 dBm/信号音 RFIN2至RFOUT2，最大增益 ±100 MHz −40°C ≤ TA ≤ +105°C HG模式 ∆f = 1 MHz，PIN = −5 dBm/信号音 HG模式 HG模式 HG模式，VGAIN1 = 1.5 V至1.0 V VGAIN1 = VGAIN2 = 1.5 V VGAIN1 = VGAIN2 = 1.5 V RFIN3至RFOUT3引脚 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 Rev. 0 | Page 5 of 32 ADL5246 参数 AMP3频率 = 2.2 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 AMP3频率 = 2.6 GHz 增益 对频率 对温度 对电源 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 全链频率 = 2.2 GHz 增益 对频率 增益范围 输入回损 输出回损 输出1 dB压缩点 输出三阶交调截点 噪声系数 逻辑输入 逻辑低电平 逻辑高电平 增益控制接口 VGAIN最小值 VGAIN最大值 电源 电压 总电源电流 各部分电源电流 1 2 3.3 V 最小值 典型值 测试条件/注释 RFIN3至RFOUT3引脚 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 5V 最大值 最小值 典型值 最大值 单位 12 0至−1.75 +1至−1 +0.4至−0.2 −14 −16 25 28 5.4 12.8 0至−1.8 +1至−1 0至−0.3 −15.5 −18 28.8 37 5.9 dB dB dB dB dB dB dBm dBm dB 10.3 0至−1.8 +1至−1.2 +0.4至−0.1 − 10 − 17 22.5 30 7.5 11.1 0至−1.4 +1至−1.2 0至−0.3 −10 −17 27 38 7.8 dB dB dB dB dB dB dBm dBm dB 27.5 0至−1.4 13 −6 − 13 24 29 1.8 31.5 0至−1.6 44 −9 −16 28 37 1.5 dB dB dB dB dB dBm dBm dB RFIN3至RFOUT3引脚 ±100 MHz −40°C ≤ TA ≤ +105°C 3.135 V至3.465 V，4.75 V至5.25 V S11 S22 ∆f = 1 MHz，POUT = 0 dBm/信号音 AMP1→AMP2→AMP3，AMP2 为最大增益 ±100 MHz HG模式 S11 S22 ∆f = 1 MHz，POUT = 5 dBm/信号音 引脚VSW1和引脚VSW1 逻辑低电平的最大电压值 逻辑高电平的最小电压值 引脚VGAIN1和引脚VGAIN2 最小增益控制电压 最大增益控制电压 0.8 1.8 0.8 1.8 0 0 3.3 3.135 启用所有三个放大器，最大增益 3.3 141 LG模式，VGAIN1 = VGAIN2 = 0 V AMP1 AMP2(仅VPOS1，HG模式)1 AMP2(仅VPOS1，LG模式)1 VPOS2, VGAIN1 = VGAIN2 = 0 V1 VPOS2 , VGAIN1 = VGAIN2 = 3.3 V1 AMP3(仅输出偏置)2 105 37 37
