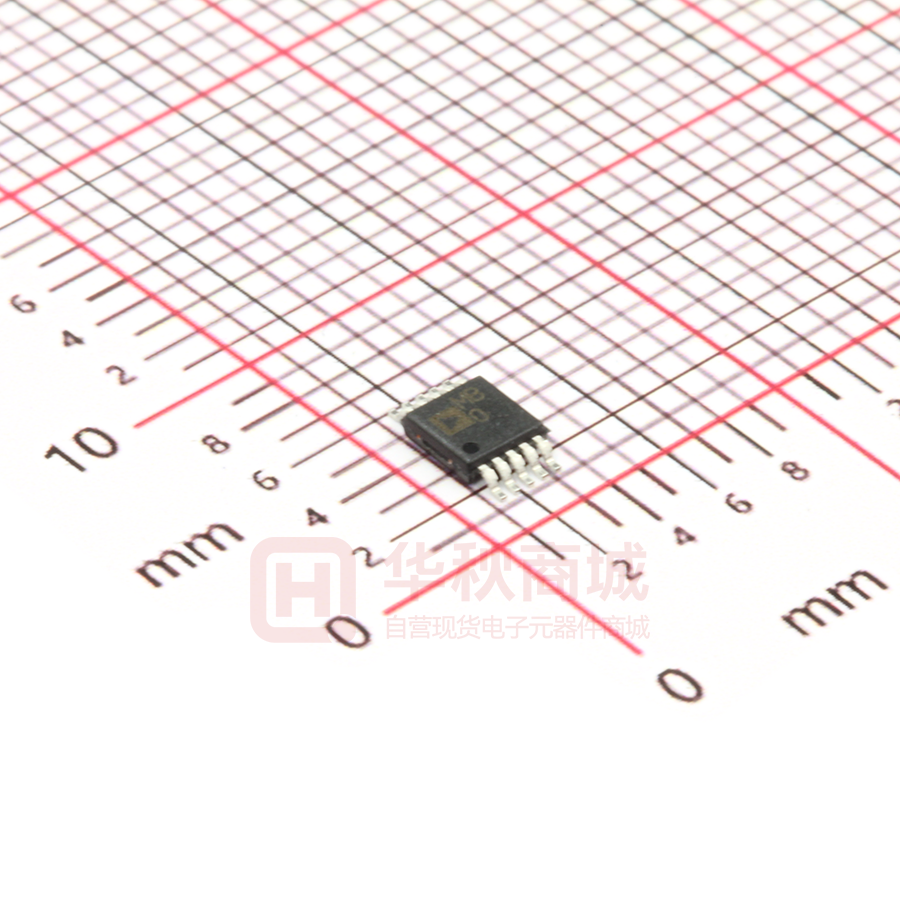

ADM1184ARMZ-REEL7

0.8%精度四通道电压监控器 ADM1184 特性 功能框图 采用2.7 V至5.5 V电源通过VCC引脚供电 VCC 通过精度为0.8%的比较器监控4个电源 4个输入通过可编程，利用外部电阻分压器监控不同的电 ADM1184 POWER AND REF = 0.6V REFERENCE GENERATOR 压电平 REF = 0.6V 开漏电源正常指示输出(PWRGD) 190 ms的内部延迟后PWRGD置位引起190 ms的内部延迟 OUT2 VIN2 REF = 0.6V 10引脚MSOP封装 应用 微处理器系统 个人计算机/服务器 OUT3 REF = 0.6V 监控和报警功能 电信 INTERNAL LOGIC VIN3 PWRGD VIN4 REF = 0.6V GND 07352-001 3路开漏使能输出(OUT1、OUT2和OUT3) OUT1 VIN1 图1. 概述 ADM1184是一款集成式4通道电压监控器件。其供电引脚 OUT1至OUT3取决于相关的VINx输入(即VIN1、VIN2或 为VCC引脚，电源电压为2.7 V至5.5 V。 VIN3)。如果VINx监控的某个电源降至设定的阈值以下， 四个精密比较器监控着四个电压轨。每个比较器均有0.6 V 相关OUTx引脚及PWRGD会被禁用。 的基准电压，最差精度为0.8%。VIN1、VIN2、VIN3和 PWRGD是普通的电源正常输出，用于指示所有受监控电 VIN4四个引脚的外部电阻网络设置被监控供电轨的跳变 源的状态。190 ms(典型值)内部延迟后PWRGD输出置位。 点。 如 果 VIN1、 VIN2、 VIN3或 VIN4降 至 设 定 的 阈 值 下 ， ADM1184有四个开漏输出。OUT1至OUT3用于使能电 源，PWRGD则是普通的电源正常输出。 PWRGD会立即解除置位。 ADM1184采用10引脚超小型封装(MSOP)。 Rev. 0 Information furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Specifications subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks and registered trademarks are the property of their respective owners. One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700 www.analog.com Fax: 781.461.3113 ©2008 Analog Devices, Inc. All rights reserved. ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供 的最新英文版数据手册。 ADM1184 目录 特性.................................................................................................... 1 引脚配置和功能描述 ..................................................................... 5 应用.................................................................................................... 1 典型工作特性 .................................................................................. 6 功能框图 ........................................................................................... 1 工作原理 ........................................................................................... 9 概述.................................................................................................... 1 输入配置...................................................................................... 9 修订历史 ........................................................................................... 2 输出配置...................................................................................... 9 规格.................................................................................................... 3 电压监控和时序控制应用 ..................................................... 11 绝对最大额定值.............................................................................. 4 外形尺寸 ......................................................................................... 12 热阻 .............................................................................................. 4 订购指南.................................................................................... 12 ESD警告....................................................................................... 4 修订历史 2008年2月—版本0:初始版 Rev. 0 | Page 2 of 12 ADM1184 技术规格 VCC = 2.7 V至5.5 V，TA = −40°C至+85°C。 表1. 参数 VCC引脚 工作电压范围VCC 电源电流IVCC VIN1至VIN4 (VINx)引脚 输入电流IVINLEAK 输入阈值VTH OUT1至OUT3 (OUTx)， PWRGD引脚 输出低电平VOUTL 漏电流IALERT 保证有效输出的VCC 最小值 典型值 最大值 单位 2.7 −20 0.5952 所有输入的高电平到低电平传播延迟， 所有输入的高电平至PWRGD上升延迟 3.3 24 5.5 80 V µA +20 0.6048 nA V VVINx = 0.7 V 0.6000 0.4 0.4 +1 V V µA V VCC = 2.7 V, ISINK = 2 mA VCC = 1 V, ISINK = 100 µA −1 1 时序延迟 VIN1至OUT1、VIN2至OUT2、VIN3至 OUT3低电平到高电平传播延迟 100 条件 30 30 190 280 Rev. 0 | Page 3 of 12 µs µs ms 所有输出均保证为低电压，或提供从VCC = 1 V 开始的有效输出电平 参见图18和图19中的时序图。 VCC = 3.3 V VCC = 3.3 V VCC = 3.3 V ADM1184 绝对最大额定值 除非另有说明，TA = 25°C。 热阻 表2. θJA针对最差条件，即器件焊接在电路板上实现表贴封装。 参数 VCC引脚 VINx引脚 OUTx，PWRGD引脚 存储温度范围 工作温度范围 引脚焊接(10秒)温度 结温 额定值 -0.3 V至+6 V -0.3 V至+6 V -0.3 V至+6 V −65°C至+125°C -40°C至+85°C 300°C 150°C 表3. 热阻 封装类型 10引脚MSOP封装 θJA 137.5 单位 °C/W ESD警告 ESD(静电放电)敏感器件。 带电器件和电路板可能会在没有察觉的情况下放电。 尽管本产品具有专利或专有保护电路，但在遇到高 注意，超出上述绝对最大额定值可能会导致器件永久性损 能量ESD时，器件可能会损坏。因此，应当采取适当 坏。这只是额定应力值，不表示在这些条件下或者在任何 的ESD防范措施，以避免器件性能下降或功能丧失。 其它超出本技术规范操作章节中所示规格的条件下，器件 能够正常工作。长期在绝对最大额定值条件下工作会影响 器件的可靠性。 Rev. 0 | Page 4 of 12 ADM1184 GND 1 VIN1 2 VIN2 3 VIN3 4 10 VCC ADM1184 9 OUT1 TOP VIEW (Not to Scale) 8 OUT2 7 OUT3 6 PWRGD VIN4 5 07352-002 引脚配置和功能描述 图2. 引脚配置 表4. 引脚功能描述 引脚编 1 2 3 4 5 6 引脚名称 GND VIN1 VIN2 VIN3 VIN4 PWRGD 7 OUT3 8 OUT2 9 OUT1 10 VCC 描述 芯片接地引脚。 比较器1的同相输入。该引脚电压为相对于0.6 V基准电压的值。可通过电阻分压器监控电压轨。 比较器2的同相输入。该引脚电压为相对于0.6 V基准电压的值。可通过电阻分压器监控电压轨。 比较器3的同相输入。该引脚电压为相对于0.6 V基准电压的值。可通过电阻分压器监控电压轨。 比较器4的同相输入。该引脚电压为相对于0.6 V基准电压的值。可通过电阻分压器监控电压轨。 高电平有效，开漏输出。每个VINx输入上的电压超过0.6 V时，PWRGD会在190 ms延迟后置位。PWRGD置 位后，如果VIN1、VIN2、VIN3或VIN4监控的电压降至0.6 V以下，PWRGD输出会立即解除置位。 高电平有效，开漏输出。VIN3上的电压超过0.6 V时，OUT3会置位。OUT3会保持置位，直到VIN3监控的电 压降至0.6 V以下，然后会被拉低。 高电平有效，开漏输出。VIN2上的电压超过0.6 V时，OUT2会置位。OUT2会保持置位，直到VIN2监控的电 压降至0.6 V以下，然后会被拉低。 高电平有效，开漏输出。VIN1上的电压超过0.6 V时，OUT1会置位。OUT1会保持置位，直到VIN1监控的电 压降至0.6 V以下，然后会被拉低。 正电源输入引脚。工作电源电压范围为2.7 V至5.5 V。 Rev. 0 | Page 5 of 12 ADM1184 典型工作特性 50 280 100mV OVERDRIVE 45 260 240 35 RISING DELAY (ms) SUPPLY CURRENT (µA) 40 30 25 20 15 220 200 180 160 10 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 SUPPLY VOLTAGE (V) 120 2.7 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1 5.3 5.5 SUPPLY VOLTAGE (V) 图6. 所有输入的高电平至PWRGD上升延迟与电源电压的关系 50 45 45 40 40 35 VCC = 5V 30 RISING DELAY (µs) 50 VCC = 3.3V 25 20 VCC = 2.7V 15 25 20 15 5 5 0 10 20 30 40 50 60 70 80 90 TEMPERATURE (°C) 0 –40 –30 –20 –10 0 10 20 30 40 50 60 70 80 90 TEMPERATURE (°C) 图7. VIN1/VIN2/VIN3至OUT1/OUT2/OUT3上升延迟与温度的关系 图4. 电源电流与温度的关系 280 50 VCC = 3.3V, 100mV OVERDRIVE 100mV OVERDRIVE 45 260 40 RISING DELAY (µs) 240 220 200 180 160 35 30 25 20 15 10 140 5 0 10 20 30 40 50 60 70 80 90 TEMPERATURE (°C) 图5. 所有输入的高电平至PWRGD上升延迟与温度的关系 0 2.7 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1 5.3 5.5 SUPPLY VOLTAGE (V) 07352-008 120 –40 –30 –20 –10 07352-005 RISING DELAY (ms) 30 10 0 –40 –30 –20 –10 VCC = 3.3V, 100mV OVERDRIVE 35 10 07352-004 SUPPLY CURRENT (µA) 图3. 电源电流与电源电压的关系 07352-007 0 07352-003 0 07352-006 140 5 图8. VIN1/VIN2/VIN3至OUT1/OUT2/OUT3上升延迟与电源电压的关系 Rev. 0 | Page 6 of 12 ADM1184 60 180 FALLING DELAY (µs) 50 40 30 20 0 2.7 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1 5.3 5.5 SUPPLY VOLTAGE (V) 100 80 60 40 20 0 10 20 30 40 50 60 70 80 90 100 图12. 跳变阈值最长瞬变持续时间与输入过驱恢复的关系 200 VCC = 3.3V, 100mV OVERDRIVE APPLICABLE TO CHANNEL 1, CHANNEL 2, AND CHANNEL 3 180 PROPAGATION DELAY (µs) 40 FALLING DELAY (µs) 120 INPUT OVERDRIVE (mV) 图9. VINx至输出下降延迟与电源电压的关系 50 140 0 07352-009 10 160 07352-012 MAXIMUM TRANSIENT DURATION (µs) 100mV OVERDRIVE 30 20 10 160 140 120 100 80 60 40 0 10 20 30 40 50 60 70 80 90 TEMPERATURE (°C) 0 07352-010 0 –40 –30 –20 –10 0 20 30 40 50 60 70 80 90 100 INPUT OVERDRIVE (mV) 图10. VINx至输出下降延迟与温度的关系 图13. 传播延迟与输入过驱的关系 0.610 400 0.608 350 OUTPUT LOW VOLTAGE (mV) 0.606 0.604 0.602 0.600 0.598 0.596 0.594 300 250 200 150 100 0.590 –40 –30 –20 –10 0 10 20 30 40 50 60 TEMPERATURE (°C) 70 80 90 图11. VINx跳变阈值与温度的关系 0 0 8 10 6 12 144 16 2 18 20 OUTPUT SINK CURRENT (mA) 图14. 输出低电压与输出吸电流的关系 Rev. 0 | Page 7 of 12 22 24 07352-014 50 0.592 07352-011 VINx TRIP THRESHOLD (V) 10 07352-013 20 ADM1184 100 80 70 60 50 40 1mA SINK 30 20 10 0 1.0 100µA SINK 1.5 2.0 2.5 3.0 3.5 4.0 4.5 SUPPLY VOLTAGE (V) 5.0 5.5 07352-015 OUTPUT LOW VOLTAGE (mV) 90 图15. 输出低电压与电源电压的关系 Rev. 0 | Page 8 of 12 ADM1184 工作原理 ADM1184是一款集成式4通道电压监控器件。其供电引脚 输出配置 为VCC引脚，电源电压为2.7 V至5.5 V。 ADM1184有四个开漏高电平有效输出。这些输出中， OUT1至OUT3用于使能电源，PWRGD则是普通的电源正 VCC = 2.7V TO 5.5V 常输出。 3.3V 2.5V 1.8V 1.2V VCC OUT1至 OUT3取 决 于 其 相 关 的 输 入 ( 即 VIN1、 VIN2或 ADM1184 VIN1 OUT1 VIN2 OUT2 VIN3 OUT3 VIN3)。VINx输入上的电压达到0.6 V之前，如果ADM1184 的VCC引脚电压为1 V，相应的输出会切换至地。VINx检测 ENABLE SIGNALS 到0.6 V时，OUTx会在30 μs(典型值)延迟后置位。 VIN4 四个受监控电源均超过0.6 V时，系统电源良好信号(PWRGD) PWRGD POWER GOOD 07352-016 GND 就会置位。190 ms(典型值)的内部延迟后PWRGD输出置位 会在。PWRGD置位后，如果四个监控电源中任何一个降 图16. 典型应用电路 至设定阈值以下，相应的OUTx输出和PWRGD输出就会 输入配置 四个精密比较器监控着四个电压轨。每个比较器均有0.6 V 解除置位。如果仅有VIN4监控的电源降至设定阈值以 下，则只有PWRGD输出会解除置位。 的基准电压，最差精度为0.8%。VIN1、VIN2、VIN3和 VIN4四个引脚的外部电阻网络设置受监控供电轨的跳变 点。 通常情况下，四个可调输入(即VIN1、VIN2、VIN3和 VIN4)的阈值电压均为0.6 V。若要监控0.6 V以上的电压， 需将一个电阻分压器网络连接至电路，如图17所示。 V 3.3V 2.9V 2.9V SUPPLY GIVES 0.6V AT VIN1 PIN 4.6kΩ ADM1184 VIN1 1.2kΩ 0.6V TO LOGIC CORE 07352-017 t 0V 图17. 设置欠压阈值 本例中，VIN1引脚监控3.3 V电源。外部电阻分压器可调低 电压，以便在VIN1引脚进行监控。电阻比经过适当选 择，使得主电压升至理想启动电平(低于3.3 V电平标称值) 时，VIN1电压为0.6 V。R1为4.6 kΩ，R2为1.2 kΩ，因此， 2.9 V的电平相当于第一个比较器的同相输入电压为0.6 V(参 表5为ADM1184功能真值表。注意，表5描述的功能性操 作同时适用于PWRGD置位前后的操作。 表5. 功能真值表 VIN1 01 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 2 VIN2 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 VIN3 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 VIN4 0 12 0 1 0 1 0 1 0 1 0 1 0 1 0 1 OUT1 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 高电平 高电平 高电平 高电平 高电平 高电平 高电平 高电平 OUT2 低电平 低电平 低电平 低电平 高电平 高电平 高电平 高电平 低电平 低电平 低电平 低电平 高电平 高电平 高电平 高电平 VTH = 1. 图18和图19显示ADM1184特性波形。 见图17)。 Rev. 0 | Page 9 of 12 OUT3 低电平 低电平 高电平 高电平 低电平 低电平 高电平 高电平 低电平 低电平 高电平 高电平 低电平 低电平 高电平 高电平 PWRGD 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 低电平 高电平 ADM1184 VTH ALL INPUTS, VINx 30µs OUT1 OUT2 07352-018 OUT3 190ms PWRGD 图18. 上电波形 VIN1/VIN2/VIN3 VTH 30µs 30µs VIN4 VTH OUT1/OUT2/OUT3 30µs PWRGD 190ms 图19.对VIN1、VIN2、VIN3或VIN4上临时低突波反应的波形 Rev. 0 | Page 10 of 12 190ms 07352-019 30µs ADM1184 电压监控和时序控制应用 3.3V IN VCC IN REGULATOR 1 ADM1184 VIN1 OUT1 VIN2 OUT2 VIN3 OUT3 EN IN REGULATOR 2 EN VIN4 GND 2.5V OUT OUT GND PWRGD 1.8V OUT OUT GND IN REGULATOR 3 EN POWER GOOD OUT GND 1.2V OUT 07352-020 2.5V OUT 1.8V OUT 1.2V OUT 图20. 电压监控与时序控制应用图 图20所示的应用中，ADM1184监控四个独立电压轨，当 该调节器的2.5 V输出开始上升，并由输入引脚VIN2检测。当 所有电源都上电且稳定后，它会依次打开三个调节器，然 VIN2检测到2.5 V电压轨上升至其电压阈值点以上时，就会将 后产生一个电源良好信号，从而打开控制器。 OUT2置位，从而导通调节器2。其它输入和输出引脚也采 本例中主电源为3.3 V，通过VCC引脚为器件上电。VIN1引脚 用同样方案。通过输出引脚OUTx导通的每一电压轨都通 监控3.3 V主电源。在该示例应用中，OUT1连接至调节器的 过输出引脚VIN(x + 1)监控。 使能引脚。在VIN1上的电压达到0.6 V之前，该输出切换至 当四个监控电源均超过其设定的阈值电平时，PWRGD会 地，禁用调节器1。 在190 ms(典型值)延迟后置位。 主系统电压达到2.9 V时，VIN1检测到0.6 V。这会引起OUT1 置位，驱动调节器1的使能引脚至高电平，从而产生输 出。 Rev. 0 | Page 11 of 12 ADM1184 外形尺寸 3.10 3.00 2.90 10 3.10 3.00 2.90 1 6 5 5.15 4.90 4.65 PIN 1 0.50 BSC 0.95 0.85 0.75 0.15 0.05 1.10 MAX 0.33 0.17 SEATING PLANE 0.23 0.08 8° 0° 0.80 0.60 0.40 COPLANARITY 0.10 COMPLIANT TO JEDEC STANDARDS MO-187-BA 图21. 10引脚超小型封装[MSOP] (RM-10) 图示尺寸单位：mm 订购指南 型号 ADM1184ARMZ 1 ADM1184ARMZ-REEL71 1 温度范围 -40°C至+85°C -40°C至+85°C 封装描述 10引脚超小型封装[MSOP] 10引脚超小型封装[MSOP] Z = 符合RoHS标准的器件。 ©2008 Analog Devices, Inc. All rights reserved. Trademarks and registered trademarks are the property of their respective owners. D07352sc-0-2/08(0) Rev. 0 | Page 12 of 12 封装选项 RM-10 RM-10 标识 MB0 MB0
