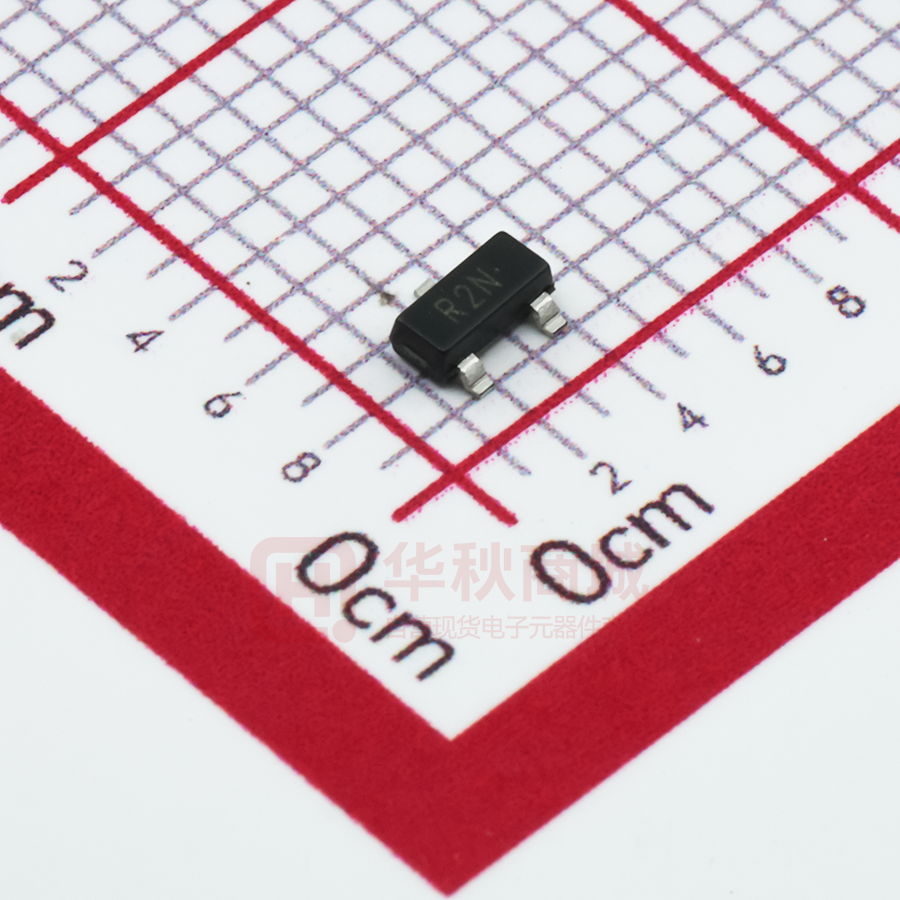

ADR5041ARTZ-REEL7

精密、微功耗、分流模式 基准电压源 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 产品特性 引脚配置 超紧凑SC70和SOT-23封装 低温度系数：75 ppm/°C(最大值) 与LM4040/LM4050引脚兼容 初始精度： ±0.1% 无需外部电容 宽工作电流范围：50 μA至15 mA 扩展温度范围：−40°C 至+125°C 通过汽车应用认证 ADR5040/ADR5041/ ADR5043/ADR5044/ ADR5045 V+ 1 3 NC NOTES 1. NC = NO CONNECT. 2. PIN 3 MUST BE LEFT FLOATING OR CONNECTED TO GROUND. 应用 06526-001 V– 2 图1. 3引脚SC70(KS)和3引脚SOT-23(RT) 便携式电池供电设备 汽车 电源 数据采集系统 仪器仪表和过程控制 电能管理 概述 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045均为高精 度分流基准电压源，针对空间受限的应用而设计，采用超 小型SC70和SOT-23封装，具有多用途、易于使用的特点， 适合众多应用领域。此外还具有低温度漂移、优于0.1%的 初始精度和快速建立时间特性。 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045分别提供 2.048 V、2.5 V、3.0 V、4.096 V和5.0 V输出电压，其先进的 设计无需外部电容来提供补偿，而且使用任何容性负载均 可保持稳定。工作电流范围为50 μA至15 mA。这些基准电 压源的低工作电流特性和易用性，使之非常适合手持式电 池供电应用。额定温度范围为−40°C至+125°C扩展温度范 围。ADR5041W和ADR5044W均已通过汽车应用认证，并 可提供3引脚SOT-23封装。 表1. 选型表 产品型号 ADR5040A ADR5040B ADR5041A ADR5041B ADR5043A ADR5043B ADR5044A ADR5044B ADR5045A ADR5045B 电压(V) 2.048 2.048 2.5 2.5 3.0 3.0 4.096 4.096 5.0 5.0 初始精度(%) ±0.2 ±0.1 ±0.2 ±0.1 ±0.2 ±0.1 ±0.2 ±0.1 ±0.2 ±0.1 温度系数 (ppm/°C) 100 75 100 75 100 75 100 75 100 75 Rev. B Information furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Specifications subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks and registered trademarks are the property of their respective owners. One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. www.analog.com Tel: 781.329.4700 Fax: 781.461.3113 ©2007–2012 Analog Devices, Inc. All rights reserved. ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供 的最新英文版数据手册。 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 目录 特性.................................................................................................. 1 应用.................................................................................................. 1 引脚配置 ......................................................................................... 1 概述.................................................................................................. 1 修订历史 ......................................................................................... 2 技术规格 ......................................................................................... 3 ADR5040电气特性 .................................................................. 3 ADR5041电气特性 .................................................................. 3 ADR5043电气特性 .................................................................. 4 ADR5044电气特性 .................................................................. 4 ADR5045电气特性 .................................................................. 5 绝对最大额定值............................................................................ 6 热阻 ............................................................................................ 6 ESD警告..................................................................................... 6 典型性能参数 ................................................................................ 7 术语................................................................................................ 10 工作原理 ....................................................................................... 11 应用信息.................................................................................. 11 外形尺寸 ....................................................................................... 13 订购指南.................................................................................. 14 汽车应用级产品..................................................................... 15 修订历史 2012年8月—修订版A至修订版B 更改特性和概述部分 ................................................................... 1 更新“外形尺寸”........................................................................... 13 移动“订购指南”........................................................................... 14 更改“订购指南”........................................................................... 14 增加“汽车应用级产品”部分..................................................... 15 更新“外形尺寸”........................................................................... 13 更改“订购指南”........................................................................... 13 2007年1月—修订版0：初始版 2007年12月—修订版0至修订版A 更改“特性”部分............................................................................. 1 更改表2至表6的初始精度和温度系数参数............................ 3 Rev. B | Page 2 of 16 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 技术规格 ADR5040电气特性 除非另有说明，IIN = 50 µA至15 mA，TA = 25°C。 表2. 参数 输出电压 A级 B级 初始精度 A级 符号 VOUT VOERR 条件 IIN = 100 µA 典型值 最大值 单位 2.044 2.046 2.048 2.048 2.052 2.050 V V +4.096 ±0.2 +2.048 ±0.1 mV % mV % 10 10 100 75 ppm/°C ppm/°C 0.4 1.75 mV 4 8 0.2 50 60 mV Ω µA µA µV rms µV rms µs ppm IIN = 100 µA –4.096 B级 –2.048 温度系数1 A级 B级 输出电压变化与IIN的关系 TCVOUT 动态输出阻抗 最小工作电流 (∆VR/∆IR) IIN 电压噪声 eN 开启建立时间 输出电压迟滞 tR ∆VOUT_HYS 1 最小值 ∆VR –40°C < TA < +125°C IIN = 50 µA至1 mA –40°C < TA < +125°C IIN = 1 mA至15 mA –40°C < TA < +125°C IIN = 50 µA至15 mA TA = 25°C –40°C < TA < +125°C IIN = 100 µA; 0.1 Hz至10 Hz IIN = 100 µA; 10 Hz至10 kHz CLOAD = 0 µF IIN = 1 mA 2.8 120 28 40 通过设计保证。 ADR5041电气特性 除非另有说明，IIN = 50 µA至15 mA，TA = 25°C。 表3. 参数 输出电压 A级 B级 初始精度 A级 符号 VOUT VOERR 条件 IIN = 100 µA 典型值 最大值 单位 2.495 2.4975 2.500 2.500 2.505 2.5025 V V +5 ±0.2 +2.5 ±0.1 mV % mV % 10 10 100 75 ppm/°C ppm/°C 0.5 1.8 mV 4 8 mV IIN = 100 µA –5 B级 温度系数1 A级 B级 输出电压变化与IIN的关系 最小值 –2.5 TCVOUT ∆VR –40°C < TA < +125°C IIN = 50 µA至1 mA –40°C < TA < +125°C IIN = 1 mA至15 mA –40°C < TA < +125°C Rev. B | Page 3 of 16 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 参数 动态输出阻抗 最小工作电流 符号 (∆VR/∆IR) IIN 电压噪声 eN 开启建立时间 输出电压迟滞 tR ∆VOUT_HYS 1 条件 IIN = 50 µA至15 mA TA = 25°C –40°C < TA < +125°C IIN = 100 µA; 0.1 Hz至10 Hz IIN = 100 µA; 10 Hz至10 kHz CLOAD = 0 µF IIN = 1 mA 最小值 条件 IIN = 100 µA 最小值 2.994 2.997 典型值 最大值 0.2 50 60 单位 Ω µA µA µV rms µV rms µs ppm 典型值 最大值 单位 3.000 3.000 3.006 3.003 V V +6 ±0.2 +3 ±0.1 mV % mV % 10 10 100 75 ppm/°C ppm/°C 0.7 2.2 mV 4 8 0.2 50 60 mV Ω µA µA µV rms µV rms µs ppm 3.2 150 35 40 通过设计保证。 ADR5043电气特性 除非另有说明，IIN = 50 µA至15 mA，TA = 25°C。 表4. 参数 输出电压 A级 B级 输出电压 A级 符号 VOUT VOERR IIN = 100 µA –6 B级 –3 温度系数1 A级 B级 输出电压变化与IIN的关系 TCVOUT 动态输出阻抗 最小工作电流 (∆VR/∆IR) IIN 电压噪声 eN 开启建立时间 输出电压迟滞 tR ∆VOUT_HYS 1 ∆VR –40°C < TA < +125°C IIN = 50 µA至1 mA –40°C < TA < +125°C IIN = 1 mA至15 mA –40°C < TA < +125°C IIN = 50 µA至15 mA TA = 25°C –40°C < TA < +125°C IIN = 100 µA; 0.1 Hz至10 Hz IIN = 100 µA; 10 Hz至10 kHz CLOAD = 0 µF IIN = 1 mA 4.3 180 42 40 通过设计保证。 ADR5044电气特性 除非另有说明，IIN = 50 µA至15 mA，TA = 25°C。 表5. 参数 输出电压 A级 B级 初始精度 A级 符号 VOUT VOERR 条件 IIN = 100 µA 最小值 典型值 最大值 单位 4.088 4.092 4.096 4.096 4.104 4.100 V V +8.192 ±0.2 +4.096 ±0.1 mV % mV % IIN = 100 µA –8.192 B级 –4.096 Rev. B | Page 4 of 16 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 参数 温度系数1 A级 B级 输出电压变化与IIN的关系 符号 TCVOUT 动态输出阻抗 最小工作电流 (∆VR/∆IR) IIN 电压噪声 eN 开启建立时间 输出电压迟滞 tR ∆VOUT_HYS 1 ∆VR 条件 –40°C < TA < +125°C 最小值 IIN = 50 µA至1 mA –40°C < TA < +125°C IIN = 1 mA至15 mA –40°C < TA < +125°C IIN = 50 µA至15 mA TA = 25°C –40°C < TA < +125°C IIN = 100 µA; 0.1 Hz至10 Hz IIN = 100 µA; 10 Hz至10 kHz CLOAD = 0 µF IIN = 1 mA 典型值 最大值 单位 10 10 100 75 ppm/°C ppm/°C 0.7 3 mV 4 8 0.2 50 60 mV Ω µA µA µV rms µV rms µs ppm 5.4 240 56 40 通过设计保证。 ADR5045电气特性 除非另有说明，IIN = 50 µA至15 mA，TA = 25°C。 表6. 参数 输出电压 A级 B级 初始精度 A级 符号 VOUT VOERR 条件 IIN = 100 µA 典型值 最大值 单位 4.990 4.995 5.000 5.000 5.010 5.005 V V +10 ±0.2 +5 ±0.1 mV % mV % 10 10 100 75 ppm/°C ppm/°C 0.8 4 mV 4 8 0.2 50 60 mV Ω µA µA µV rms µV rms µs ppm IIN = 100 µA –10 B级 –5 温度系数1 A级 B级 输出电压变化与IIN的关系 TCVOUT 动态输出阻抗 最小工作电流 (∆VR/∆IR) IIN 电压噪声 eN 开启建立时间 输出电压迟滞 tR ∆VOUT_HYS 1 最小值 ∆VR –40°C < TA < +125°C IIN = 50 µA至1 mA –40°C < TA < +125°C IIN = 1 mA至15 mA –40°C < TA < +125°C IIN = 50 µA至15 mA TA = 25°C –40°C < TA < +125°C IIN = 100 µA; 0.1 Hz至10 Hz IIN = 100 µA; 10 Hz至10 kHz CLOAD = 0 µF IIN = 1 mA 通过设计保证。 Rev. B | Page 5 of 16 6.6 280 70 40 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 绝对最大额定值 热阻 除非另有说明，额定值适用温度为25°C。 θJA针对最差条件；即器件焊接在电路板上以实现表贴封装。 表7. 参数 反向电流 正向电流 存储温度范围 扩展温度范围 结温范围 引脚温度(焊接，60秒) 额定值 25 mA 20 mA –65°C至+150°C –40°C至+125°C –65°C至+150 °C 300°C 表8. 热阻 注意，超出上述绝对最大额定值可能会导致器件永久性 损坏。这只是额定最值，并不能以这些条件或者在任何其 它超出本技术规范操作章节中所示规格的条件下，推断器 件能否正常工作。长期在绝对最大额定值条件下工作会影 响器件的可靠性。 封装类型 θJA θJC 单位 3引脚SC70(KS) 3引脚SOT-23(RT) 580.5 270 177.4 102 °C/W °C/W ESD警告 Rev. B | Page 6 of 16 ESD(静电放电)敏感器件。 带电器件和电路板可能会在没有察觉的情况下放电。 尽管本产品具有专利或专有保护电路，但在遇到高 能量ESD时，器件可能会损坏。因此，应当采取适当 的ESD防范措施，以避免器件性能下降或功能丧失。 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 典型性能参数 除非另有说明，TA = 25°C，IIN = 100 µA。 6 15 IR = 150µA IR = 150µA 4 10 VOUT CHANGE (mV) 0 –2 –4 5 0 –5 –10 –6 –25 –10 5 20 35 50 65 TEMPERATURE (°C) 80 95 110 –15 –40 06526-003 –8 –40 125 图2. ADR5041 VOUT 变化与温度的关系 –25 –10 5 20 35 50 65 TEMPERATURE (°C) 80 95 110 125 06526-005 VOUT CHANGE (mV) 2 图5. ADR5045 VOUT 变化与温度的关系 8 5 +125°C 2 +25°C 1 –40°C 0 5 10 15 ISHUNT (mA) 20 –40°C 2 0 +25°C –2 –6 –8 图3. ADR5041反向电压变化与ISHUNT 的关系 0 5 10 ISHUNT (mA) 15 20 图6. ADR5045反向电压变化与ISHUNT 的关系 2V/DIV VIN VIN VOUT VOUT 10µs/DIV 06526-007 1V/DIV +125°C –4 10µs/DIV 图4. ADR5041启动特性 图7. ADR5045启动特性 Rev. B | Page 7 of 16 06526-010 0 4 06526-006 REVERSE VOLTAGE CHANGE (mV) 3 06526-004 REVERSE VOLTAGE CHANGE (mV) 6 4 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 VGEN (2V/DIV) 10µs/DIV –25µA ISHUNT = 100mA ± 25µA RL = 100kΩ 40µs/DIV 图8. ADR5041负载瞬态响应 图11. ADR5045负载瞬态响应 +250µA VGEN VGEN +250µA 10µs/DIV 10µs/DIV 图9. ADR5041瞬态响应 图12. ADR5045瞬态响应 图10. ADR5041瞬态响应 –2.5mA ISHUNT = 10mA ± 2.5mA RL = 1kΩ 10µs/DIV 图13. ADR5045瞬态响应 Rev. B | Page 8 of 16 06526-016 10µs/DIV 06526-013 20mV/DIV VR AC-COUPLED –2.5mA +2.5mA 20mV/DIV VGEN VGEN (2V/DIV) +2.5mA ISHUNT = 10mA ± 2.5mA RL = 1kΩ ISHUNT = 1mA ± 250µA RL = 10kΩ 06526-012 06526-009 ISHUNT = 1mA ± 250µA RL = 10kΩ 10mV/DIV VR AC-COUPLED –250µA 10mV/DIV VR AC-COUPLED –250µA VR AC-COUPLED 06526-011 06526-008 ISHUNT = 100µA ± 25µA RL = 100kΩ +25µA 10mV/DIV VR AC-COUPLED –25µA 2mV/DIV VR AC-COUPLED VGEN (2V/DIV) +25µA ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 10k 10k C = 0µF IIN = 150µA 10 100 10 C = 1µF C = 1µF 1 IIN = 150µA 1 IIN = 1mA IIN = 1mA 1k 10k FREQUENCY (Hz) 100k 1M 0.1 100 06526-014 0.1 100 图14. ADR5041输出阻抗与频率的关系 10k FREQUENCY (Hz) 100k 1M 图17. ADR5045输出阻抗与频率的关系 10k 10k 10 100 FREQUENCY (Hz) 1k 10k 1k 06526-015 1 100 90 2.048V 70 2.5V 3V 4.096V 5V 60 50 40 30 20 0 1 2 3 4 REVERSE VOLTAGE (V) 5 6 06526-002 10 0 10 100 FREQUENCY (Hz) 1k 图18. ADR5045电压噪声密度 图15. ADR5041电压噪声密度 80 1 图16. ADR504x反向特性和最小工作电流 Rev. B | Page 9 of 16 10k 06526-018 NOISE (nV/ Hz) NOISE (nV/ Hz) 1k REVERSE CURRENT (µA) 1k 06526-017 100 C = 0µF 1k IMPEDANCE ( ) IMPEDANCE ( ) 1k 术语 温度系数 输出电压相对于工作温度变化而发生的变化。此参数利用 25°C时的输出电压进行归一化，用ppm/°C表示，计算公式 如下： V (T ) − VOUT (T1 ) ppm  × 10 6 TCVOUT  = OUT 2   °C  VO UT (25° C ) × (T2 − T1 ) 其中： VOUT(25°C) = 25°C时的VOUT。 VOUT(T1) = 温度为T1时的VOUT。 VOUT(T2) = 温度为T2时的VOUT。 (1) 热滞 器件经历+25°C至−40°C，再到+125°C，最后回到+25°C的 温度循环之后，输出电压所发生的变化。这在精密基准电 压源中普遍存在，是由热-机械封装应力引起的。环境存储 温度、板安装温度和工作温度的变化是导致热滞的一些 因素。一个器件样片经历上述温度循环后，其热滞典型值 的计算公式如下： VOUT _ HYS = VOUT (25° C ) − VOUT _ TC VOUT _ HYS [ppm ] = VOUT (25° C ) − VOUT _ TC VOUT (25° C ) × 10 6 (2) 其中： VOUT(25°C) = 25°C时的VOUT。 VOUT_TC为经过+25°C至−40°C，再到+125°C，最后回到25°C 的温度循环后的输出电压。 Rev. B | Page 10 of 16 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 工作原理 应用信息 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045是一系列 精密分流基准电压源，工作时正负端之间不需要外部电 容。如果使用一个旁路电容对电源进行滤波，这些基准源 仍能保持稳定。 为了提供稳定的电压，所有分流基准电压源都要求在电源 电压与基准电压之间放置一个外部偏置电阻(RBIAS，见图19)。 RBIAS设置流过负载(IL)和基准电压源(IIN)的电流。由于负载 和电源电压可能会改变，因此R BIAS 的选择需要考虑以下 几点： • R BIAS 必须足够小，能向ADR5040/ADR5041/ADR5043/ ADR5044/ADR5045提供最小IIN电流，即使电源电压为 最小值且负载电流为最大值。 • RBIAS必须足够大，使得当电源电压为最大值而负载电流 为最小值时，IIN不超过15 mA。 在这些条件下，RBIAS可通过电源电压(V S )、ADR5040/ ADR5041/ADR5043/ADR5044/ADR5045负载电流和工作电 流 (I L 和 I I N )、 ADR5040/ADR5041/ADR5043/ADR5044/ ADR5045输出电压(VOUT)确定。 VS RBIAS IIN + IL VOUT ADR5040/ADR5041/ ADR5043/ADR5044/ ADR5045 06526-019 IL IIN 图19. 分流基准电压源 精密负基准电压源 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045适合需要 精密负电压的应用。图20显示了ADR5045提供负输出的 配置。使用低温敏感电阻时应小心，避免电阻引起误差。 ADR5045 VOUT –5V RBIAS 06526-020 ADR504x系列利用带隙概念实现稳定、低温度系数的基准 电压源，适合高精度数据采集器件和系统。这些器件在正 偏工作区中使用硅晶体管基极-发射极电压的物理性质。所 有此类晶体管都有大约−2 mV/°C的温度系数(TC)，因而不 适合直接用作低温度系数基准电压源。然而，将任何一个 器件的温度特性外推到绝对零度时(集电极电流与绝对温度 成正比)，发现其VBE趋近于硅带隙电压。因此，如果产生 一个温度系数相反的电压与VBE相加，就能获得零温度系 数的基准电压源。 VCC 图20. 负精密基准电压配置 堆叠ADR504x以提供用户可定义的输出 可以将多个ADR504x器件堆叠起来，以提供用户所需的较 高电压。图21a显示3个ADR5045器件采用堆叠配置后可提 供15 V电压。偏置电阻RBIAS利用公式3进行选择，注意流过 所有串联分流基准电压源的偏置电流是相同的。图21b显 示3个ADR5045器件堆叠后可提供−15 V电压。RBIAS的计算 方式与上例相同。不同电压的器件也可以堆叠，例如： ADR5041和ADR5045可以串联，以提供+7.5 V或−7.5 V的输 出。不过应注意，初始精度误差为所有堆叠器件的误差 之和，温度系数以及输出电压变化与输入电流的关系也 是如此。 VDD RBIAS +15V ADR5045 ADR5045 ADR5045 ADR5045 ADR5045 ADR5045 –15V –VDD (a) (b) 图21. ADR5045器件堆叠提供±15 V输出 Rev. B | Page 11 of 16 06526-021 RBIAS ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 可调精密电压源 可编程电流源 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045与一个精 密低输入偏置运算放大器(如AD8610等)相结合，可以输出 精 密 可 调 电 压 。 图 22显 示 了 采 用 ADR5040/ADR5041/ ADR5043/ADR5044/ADR5045实现此应用的方法。运算放 大器的输出VOUT由电路的增益决定，后者完全取决于电阻 R1和R2。 只需使用几个超小经济型器件，就能构建一个可编程电流 源，如图23所示。晶体管栅极上的恒定电压设置流过负载 的电流。改变栅极上的电压可改变电流。AD5247是带有 I2C®数字接口的数字电位计，AD8601是精密轨到轨输入运 算放大器。数字电位计每递增一步，运算放大器同相输入 端的电压就会增大或减小。因此，此电压随着基准电压而 改变。 VOUT = (1 + R2/R1)VREF 可以增加一个电容C1与R2串联，以便滤除高频噪声。C1的值 取决于R2的值。 VDD RBIAS RSENSE VCC RBIAS ADR5040/ ADR5041/ ADR5043/ ADR5044/ ADR5045 VREF AD8610 ADR5040/ADR5041/ ADR5043/ADR5044/ ADR5045 VOUT = VREF (1 + R2/R1) R2 AD5247 V+ AD8601 V– ILOAD C1 (OPTIONAL) 06526-022 GND 06526-023 R1 图23. 可编程电流源 图22. 可调电压源 Rev. B | Page 12 of 16 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 外形尺寸 2.20 2.00 1.80 1.35 1.25 1.15 2.40 2.10 1.80 3 2 1 0.65 BSC 0.40 0.10 1.10 0.80 0.10 MAX COPLANARITY 0.10 0.40 0.25 SEATING PLANE 0.30 0.20 0.10 0.26 0.10 072809-A 1.00 0.80 ALL DIMENSIONS COMPLIANT WITH EIAJ SC70 图24. 3引脚超薄紧缩小型晶体管封装[SC70] (KS-3) 图示尺寸单位：mm 3.04 2.90 2.80 1.40 1.30 1.20 2.64 2.10 3 1 1.02 0.95 0.88 2.05 1.78 1.03 0.89 1.12 0.89 0.100 0.013 SEATING PLANE GAUGE PLANE 0.54 REF 0.180 0.085 0.51 0.37 0.25 COMPLIANT TO JEDEC STANDARDS TO-236-AB 图25. 3引脚小型晶体管封装[SOT-23-3] (RT-3) 图示尺寸单位：mm Rev. B | Page 13 of 16 0.60 MAX 0.30 MIN 011909-C 0.60 0.45 2 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 订购指南 型号1, 2 ADR5040AKSZ-R2 ADR5040AKSZ-REEL ADR5040AKSZ-REEL7 ADR5040ARTZ-R2 ADR5040ARTZ-REEL ADR5040ARTZ-REEL7 ADR5040BKSZ-R2 ADR5040BKSZ-REEL7 ADR5040BRTZ-R2 ADR5040BRTZ-REEL7 ADR5041AKSZ-R2 ADR5041AKSZ-REEL ADR5041AKSZ-REEL7 ADR5041ARTZ-R2 ADR5041ARTZ-REEL ADR5041ARTZ-REEL7 ADR5041BKSZ-R2 ADR5041BKSZ-REEL7 ADR5041BRTZ-R2 ADR5041BRTZ-REEL7 ADR5041WARTZ-R7 ADR5041WBRTZ-R7 ADR5043AKSZ-R2 ADR5043AKSZ-REEL ADR5043AKSZ-REEL7 ADR5043ARTZ-R2 ADR5043ARTZ-REEL ADR5043ARTZ-REEL7 ADR5043BKSZ-R2 ADR5043BKSZ-REEL7 ADR5043BRTZ-R2 ADR5043BRTZ-REEL7 ADR5044AKSZ-R2 ADR5044AKSZ-REEL ADR5044AKSZ-REEL7 ADR5044ARTZ-R2 ADR5044ARTZ-REEL ADR5044ARTZ-REEL7 ADR5044BKSZ-R2 ADR5044BKSZ-REEL7 ADR5044BRTZ-R2 ADR5044BRTZ-REEL7 ADR5044WARTZ-R7 ADR5044WBRTZ-R7 初始精度 输出电压(V) (mV) 2.048 4.096 2.048 4.096 2.048 4.096 2.048 4.096 2.048 4.096 2.048 4.096 2.048 2.048 2.048 2.048 2.048 2.048 2.048 2.048 2.500 5 2.500 5 2.500 5 2.500 5 2.500 5 2.500 5 2.500 2.5 2.500 2.5 2.500 2.5 2.500 2.5 2500 5 2.500 2.5 3.0 6 3.0 6 3.0 6 3.0 6 3.0 6 3.0 6 3.0 3 3.0 3 3.0 3 3.0 3 4.096 8.192 4.096 8.192 4.096 8.192 4.096 8.192 4.096 8.192 4.096 8.192 4.096 4.096 4.096 4.096 4.096 4.096 4.096 4.096 4.096 8.192 4.096 4.096 工业级温度 系数 (ppm/°C) 100 100 100 100 100 100 75 75 75 75 100 100 100 100 100 100 75 75 75 75 100 75 100 100 100 100 100 100 75 75 75 75 100 100 100 100 100 100 75 75 75 75 100 75 温度范围 –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+ 125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C Rev. B | Page 14 of 16 封装描述 3引脚 SC70 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 封装选项 KS-3 KS-3 KS-3 RT-3 RT-3 RT-3 KS-3 KS-3 RT-3 RT-3 KS-3 KS-3 KS-3 RT-3 RT-3 RT-3 KS-3 KS-3 RT-3 RT-3 RT-3 RT-3 KS-3 KS-3 KS-3 RT-3 RT-3 RT-3 KS-3 KS-3 RT-3 RT-3 KS-3 KS-3 KS-3 RT-3 RT-3 RT-3 KS-3 KS-3 RT-3 RT-3 RT-3 RT-3 订购数量 250 10,000 3,000 250 10,000 3,000 250 3,000 250 3,000 250 10,000 3,000 250 10,000 3,000 250 3,000 250 3,000 3,000 3,000 250 10,000 3,000 250 10,000 3,000 250 3,000 250 3,000 250 10,000 3,000 250 10,000 3,000 250 3,000 250 3,000 3,000 3,000 标识 R2J R2J R2J R2J R2J R2J R2L R2L R2L R2L R2N R2N R2N R2N R2N R2N R2Q R2Q R2Q R2Q R2N R2Q R2S R2S R2S R2S R2S R2S R2U R2U R2U R2U R2W R2W R2W R2W R2W R2W R2Y R2Y R2Y R2Y R2W R2Y ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 型号1, 2 初始精度 输出电压(V) (mV) ADR5045AKSZ-R2 ADR5045AKSZ-REEL ADR5045AKSZ-REEL7 ADR5045ARTZ-R2 ADR5045ARTZ-REEL ADR5045ARTZ-REEL7 ADR5045BKSZ-R2 ADR5045BKSZ-REEL7 ADR5045BRTZ-R2 ADR5045BRTZ-REEL7 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 1 2 10 10 10 10 10 10 5 5 5 5 工业级温度 系数 (ppm/°C) 100 100 100 100 100 100 75 75 75 75 温度范围 –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C –40°C至+125°C 封装描述 封装选项 订购数量 标识 3引脚 SC70 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SOT-23-3 3引脚 SC70 3引脚 SC70 3引脚 SOT-23-3 3引脚 SOT-23-3 KS-3 KS-3 KS-3 RT-3 RT-3 RT-3 KS-3 KS-3 RT-3 RT-3 R30 R30 R30 R30 R30 R30 R32 R32 R32 R32 250 10,000 3,000 250 10,000 3,000 250 3,000 250 3,000 Z = 符合RoHS标准的器件。 W = 通过汽车应用认证。 汽车应用级产品 ADR5041W和ADR5044W生产工艺受到严格控制，以满足汽车应用的质量和可靠性要求。请注意，车用型号的技术规格可能 不同于商用型号；因此，设计人员应仔细阅读本数据手册的技术规格部分。只有显示为汽车应用级的产品才能用于汽车应 用。欲了解特定产品的订购信息并获得这些型号的汽车可靠性报告，请联系当地ADI客户代表。 Rev. B | Page 15 of 16 ADR5040/ADR5041/ADR5043/ADR5044/ADR5045 注释 如果系统符合Philips公司定义的I2C标准规范，则用户在购买ADI公司或其下属机构拥有Philips公司许可的I2C器件时，可以获得Philips公司I2C专利权之下的许可， 以便在I2C系统中使用这些器件。 ©2007–2012 Analog Devices, Inc. All rights reserved. Trademarks and registered trademarks are the property of their respective owners. D06526sc-0-8/12(B) Rev. B | Page 16 of 16
