低功耗165 MHz HDMI接收器
ADV7611
产品特性
功能框图
扩展的色度，包括sYCC601、Adobe RGB、Adobe YCC 601、
xvYCC扩展颜色范围
FIELD/DE
36
COMPONENT
PROCESSOR
兼容CEC 1.4
HDMI接收器
TMDS时钟频率：165 MHz(最大值)
LLC
DATA
HDMI1
TMDS
DDC
DEEP
COLOR
HDMI Rx
4
I2S
S/PDIF
MCLK
24位输出像素总线
SCLK
支持高带宽数字内容保护(HDCP) 1.4，内置HDCP密钥
LRCLK
支持HDCP中继器
最高支持127 KSV
集成CEC控制器
ADV7611
HS
VS/FIELD
DE
LLC
24-BIT
YCbCr/RGB
LRCLK
AP
MCLK
SCLK
09305-001
HS/VS
HDCP
KEYS
OUTPUT MUX
支持所有强制性和附加3D视频格式
OUTPUT MUX
支持高清多媒体接口(HDMI®) 1.4a功能
图1.
可编程HDMI均衡器
HDMI端口支持5 V检测和热插拔
音频支持
SPDIF(兼容IEC 60958)数字音频
支持HDMI音频提取
高级静音特性
通则
提供两个中断输出的中断控制器
标准识别(STDI)电路
高度灵活的24位像素输出接口
内部EDID RAM
任意至任意、3 × 3色彩空间转换(CSC)矩阵
支持2层PCB设计
64引脚10 mm × 10 mm LQFP_EP封装
通过汽车应用认证
应用
投影仪
汽车电子
视频会议
高清电视
AVR、HTiB
Soundbar
视频开关
Rev. D
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specifications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
www.analog.com
Tel: 781.329.4700
Fax: 781.461.3113 ©2010-2012 Analog Devices, Inc. All rights reserved.
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
ADV7611
目录
产品特性 ............................................................................................ 1
上电时序..................................................................................... 10
应用..................................................................................................... 1
掉电时序..................................................................................... 10
功能框图 ............................................................................................ 1
功能概述 .......................................................................................... 11
修订历史 ............................................................................................ 2
HDMI接收器 ............................................................................. 11
概述..................................................................................................... 3
分量处理器 ................................................................................ 11
详细功能框图 .............................................................................. 3
其他特性..................................................................................... 11
技术规格 ............................................................................................ 4
像素输入/输出格式化................................................................... 12
电气特性....................................................................................... 4
像素数据输出模式特性 .......................................................... 12
数据和I2C时序特性.................................................................... 5
外形尺寸 .......................................................................................... 14
绝对最大额定值............................................................................... 7
订购指南..................................................................................... 14
封装散热性能 .............................................................................. 7
汽车应用级产品........................................................................ 14
ESD警告........................................................................................ 7
引脚配置和功能描述 ...................................................................... 8
电源时序控制 ................................................................................. 10
修订历史
2012年6月-修订版C至修订版D
更改表4的引脚1描述 .......................................................................8
2012年5月—修订版B至修订版C
更改“产品特性”部分........................................................................1
更改“概述”部分.................................................................................3
增加尾注3(表1) .................................................................................4
删除TDM串行时序参数(表2) ........................................................5
删除图6 ...............................................................................................7
更改引脚48描述(表4) ......................................................................9
更改“HDMI接收器”和“其他特性”部分 .....................................11
为“像素输入/输出格式化”部分增加尾注1，为表5增加尾
注1......................................................................................................12
删除“时分多路复用(TDM)模式”部分和图9.............................13
更改P14内容(表6)...........................................................................13
更改“订购指南”...............................................................................14
增加HDMI注释 ...............................................................................16
2011年6月—修订版A至修订版B
更改图7 ...............................................................................................1
2011年5月—修订版0至修订版A
更改“产品特性”部分........................................................................1
更改“订购指南” ..............................................................................16
增加“汽车应用级产品”部分.........................................................16
2010年11月—修订版0：初始版
Rev. D | Page 2 of 16
ADV7611
概述
ADV7611提供汽车级、专业级(无HDCP)和工业级三种版
支持下列音频格式：
本，工作温度范围为−40℃至+85℃。
• 来自I2S串行器的音频流(两个音频通道)
UG-180包含重要信息，必须配合ADV7611使用。
• 来自S/PDIF串行器的音频流(两个未压缩通道或N个压缩
ADV7611是一款高质量、单输入HDMI®接收器，内置HDMI
兼容型接收器，支持HDMI 1.4a规定的所有强制性3D电视格
通道，例如AC3)
• DST音频流
HDMI端口具有专用的5 V检测和热插拔(Hot Plug™)置位引
式，和最高UXGA 60 Hz、8位的分辨率。
它集成一个CEC控制器，支持CDC特性(CDC是专有名词)。
ADV7611具有一个音频输出端口，用于输出从HDMI流提
取的音频数据。HDMI接收器具有高级静音控制器，可消
除音频输出中的外来声频噪声。
脚。该HDMI接收器还集成一个均衡器，用于确保与长电
缆的接口具有鲁棒的工作性能。
ADV7611内置一个主分量处理器(CP)，用于处理来自HDMI
接收器的视频信号。它提供的功能包括：对比度、亮度和
饱和度调整；STDI检测模块；自由运行；以及同步对准控
制等。
ADV7611采用先进的CMOS工艺制造，提供64引脚、10 mm ×
10 mm LQFP_EP表贴封装，符合RoHS标准；额定温度范围
为−40°C至+85°C。
详细功能框图
CEC
RXA_5V
HPA_A/INT2*
DDCA_SDA
DDCA_SCL
RXA_C±
RXA_0±
RXA_1±
RXA_2±
CEC
CONTROLLER
CONTROL
INTERFACE
I2C
CONTROL
AND DATA
5V DETECT
AND HPD
CONTROLLER
INTERRUPT
CONTROLLER
(INT1,INT2)
HDMI
PROCESSOR
EDID
REPEATER
CONTROLLER
HDCP
EEPROM
PLL
EQUALIZER
BACKEND
COLORSPACE
CONVERSION
SAMPLER
HDCP
ENGINE
COMPONENT
PROCESSOR
A
B
C
DATA
PREPROCESOR
AND COLOR
SPACE
CONVERSION
PACKET
PROCESSOR
12
12
12
PACKET/
INFOFRAME
MEMORY
MUTE
AUDIO
PROCESSOR
ADV7611
*INT2 CAN BE ONLY OUTPUT ON ONE OF THE PINS: SCLK/INT2, MCLK/INT2, OR HPA_A/INT2.
图2. 详细功能框图
Rev. D | Page 3 of 16
P0 TO P7
P8 TO P15
P16 TO P23
LLC
HS
VS/FIELD/ALSB
DE
INT1
INT2*
AP
LRCLK
SCLK/INT2*
MCLK/INT2*
09305-002
SCL
SDA
OUTPUT FORMATTER
DPLL
AUDIO OUTPUT FORMATTER
XTALP
XTALN
ADV7611
技术规格
除非另有说明，DVDD = 1.71 V至1.89 V，DVDDIO = 3.14 V至3.46 V，PVDD = 1.71 V至1.89 V，TVDD = 3.14 V至3.46 V，
CVDD = 1.71 V至1.89 V，TMIN至TMAX = −40°C至+85°C。
电气特性
表1.
参数
数字输入1
输入高电压
输入低电压
输入电流
符号
测试条件/注释
最小值
VIH
VIH
VIL
VIL
IIN
XTALN和XTALP
其它数字输入
XTALN和XTALP
其它数字输入
RESET 引脚
其它数字输入
1.2
2
输入电容
数字输入(5 V耐压)1, 2
输入高电压
输入低电压
输入电流
数字输出1
输出高电压
输出低电压
高阻抗漏电流
CIN
输出电容
电源要求3, 4
数字内核电源
数字I/O电源
PLL电源
端子电源
比较器电源
数字内核电源电流
数字I/O电源电流
PLL电源电流
端子电源电流
比较器电源电流
掉电电流3, 5
数字内核电源电流
数字I/O电源电流
PLL电源电流
端子电源电流
比较器电源电流
上电时间
COUT
±45
±10
VIH
VIL
IIN
2.6
VOH
VOL
ILEAK
2.4
DVDD
DVDDIO
PVDD
TVDD
CVDD
IDVDD
IDVDDIO
IPVDD
ITVDD
ICVDD
IDVDD_PD
IDVDDIO_PD
IPVDD_PD
ITVDD_PD
ICVDD_PD
tPWRUP
典型值
−82
VS/FIELD/ALSB引脚
HPA_A/INT2引脚
其它
掉电模式1
掉电模式1
掉电模式1
掉电模式1
掉电模式1
1
单位
0.4
0.8
±60
10
V
V
V
V
µA
µA
pF
0.8
+82
V
V
µA
20
V
V
µA
µA
µA
pF
1.8
3.3
1.8
3.3
1.8
95.7
12.9
30.7
50.9
95.8
1.89
3.46
1.89
3.46
1.89
188.1
178.5
36.9
57.6
114.4
V
V
V
V
V
mA
mA
mA
mA
mA
0.2
1.3
1.5
0.1
1.3
25
0.5
1.7
1.8
0.3
1.7
mA
mA
mA
mA
mA
ms
±35
0.4
±60
±82
10
1.71
3.14
1.71
3.14
1.71
UXGA 60 Hz(8位)
UXGA 60 Hz(8位)
UXGA 60 Hz(8位)
UXGA 60 Hz(8位)
UXGA 60 Hz(8位)
最大值
通过特性保证数据。
下列引脚均兼容5 V电压：DDCA_SCL、DDC_SDA和RXA_5V。
3
在实验室表征过程中完成数据记录。
4
功耗最大值会与最大额定电源电压水平、MoireX视频图案和最大额定温度一同记录。
5
掉电模式0(IO映射，寄存器0x0C = 0x62)，环形振荡器掉电(HDMI映射，寄存器0x48 = 0x01)，DDC焊盘关断(HDMI映射，寄存器0x73 = 0x01)。
2
Rev. D | Page 4 of 16
ADV7611
数据和I2C时序特性
表2.
参数
符号
时钟和晶振
晶振频率，XTALP
晶振频率稳定性
LLC频率范围1
I2C端口
SCL频率
SCL最短脉冲宽度(高电平)2
SCL最短脉冲宽度(低电平)2
起始条件保持时间2
起始条件建立时间2
SDA建立时间2
SCL和SDA上升时间2
SCL和SDA下降时间2
停止条件建立时间2
复位特性
复位脉冲宽度
时钟输出
LLC传号空号比2
测试条件/注释
最小值
典型值
最大值
单位
±50
165
MHz
ppm
MHz
28.63636
13.5
400
t1
t2
t3
t4
t5
t6
t7
t8
0.6
kHz
ns
µs
ns
ns
ns
ns
ns
µs
5
ms
600
1.3
600
600
100
300
300
t9:t10
45:55
55:45
%占空比
2.2
0.3
ns
ns
55:45
10
10
5
5
%占空比
ns
ns
ns
ns
3
数据和控制输出
数据输出转换时间2, 4
I2S端口，主机模式
SCLK传号空号比2
LRCLK数据转换时间2
LRCLK数据转换时间2
I2S数据转换时间2, 5
I2S数据转换时间2, 5
t11
t12
有效数据结束至负时钟沿
负时钟沿至有效数据开始
t15:t16
t17
t18
t19
t20
有效数据结束至负SCLK沿
负SCLK沿至有效数据开始
有效数据结束至负SCLK沿
负SCLK沿至有效数据开始
1.0
0.0
45:55
最大LLC频率受限于8位、UXGA 60 Hz的时钟频率。
通过特性保证数据。
3
输出时钟上的DLL模块旁路。
4
时钟路径上的DLL旁路。
5 2
I S可通过AP引脚访问。
1
2
Rev. D | Page 5 of 16
ADV7611
时序图
t3
t5
t3
SDA
t6
t1
t2
t7
t4
09305-003
SCL
t8
图3. I C时序
2
t9
t10
LLC
t11
09305-004
t12
P0 TO P23, HS,
VS/FIELD/ALSB, DE
图4. 像素端口和控制SDR输出时序
t15
SCLK
t16
t17
LRCLK
t18
t19
LEFT-JUSTIFIED
MODE
MSB
MSB – 1
t20
I2S
I2S MODE
I2S
RIGHT-JUSTIFIED
MODE
t19
MSB
MSB – 1
t20
t19
MSB
LSB
t20
NOTES
1. I2S IS A SIGNAL ACCESSIBLE VIA THE AP PIN.
图5. I 2S时序
Rev. D | Page 6 of 16
09305-005
I2S
ADV7611
绝对最大额定值
封装散热性能
表3.
参数
DVDD至GND
PVDD至GND
DVDDIO至GND
CVDD至GND
TVDD至GND
数字输入电压至GND
5 V耐压数字输入至GND1
数字输出电压至GND
XTALP、XTALN
SCL/SDA数据引脚至DVDDIO
最大结温(TJ MAX)
存储温度范围
红外回流焊(20秒)
1
额定值
2.2 V
2.2 V
4.0 V
2.2 V
4.0 V
GND − 0.3 V至DVDDIO + 0.3 V
5.3 V
GND − 0.3 V至DVDDIO + 0.3 V
GND − 0.3 V至PVDD + 0.3 V
DVDDIO − 0.3 V至DVDDIO + 3.6 V
3.6 V
125°C
−60°C至+150°C
260°C
下列输入为3.3 V输入电压，但均兼容5 V电压：DDCA_SCL和DDCA_SDA。
为了降低使用ADV7611时的能耗水平，建议用户关闭该器
件的不用部分。
由于印刷电路板(PCB)金属存在差异，因而PCB导热率并不
完全一致，不同PCB的θJA值可能不同。
最有效的测量解决方案是使用封装表面温度来估算芯片温
度，这样可消除与θJA值相关的变化。
结温不得超过125℃的最大值(TJ MAX)。下式利用封装的实测
表面温度计算结温，仅适用于待测器件(DUT)不使用散热
器的情况：
(
TJ = TS + Ψ JT × WTOTAL
)
其中：
TS是封装表面温度(°C)。
注意，超出上述绝对最大额定值可能会导致器件永久性损
ΨJT = 0.4°C/W(64引脚LQFP_EP)。
坏。这只是额定最值，并不能以这些条件或者在任何其它
超出本技术规范操作章节中所示规格的条件下，推断器件
WTOTAL = ((PVDD × IPVDD) + (0.05 × TVDD × ITVDD) + (CVDD ×
ICVDD) + (DVDD × IDVDD) + (DVDDIO × IDVDDIO))
能否正常工作。长期在绝对最大额定值条件下工作会影响
其中，0.05是TVDD功率(器件自身所耗)的5%。
器件的可靠性。
ESD警告
ESD(静电放电)敏感器件。
带电器件和电路板可能会在没有察觉的情况下放电。
尽管本产品具有专利或专有保护电路，但在遇到高
能量ESD时，器件可能会损坏。因此，应当采取适当
的ESD防范措施，以避免器件性能下降或功能丧失。
Rev. D | Page 7 of 16
ADV7611
SCLK/INT2
LRCLK
MCLK/INT2
DVDD
SCL
SDA
INT1
RESET
PVDD
XTALP
XTALN
DVDD
CEC
DDCA_SCL
DDCA_SDA
RXA_5V
引脚配置和功能描述
64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49
HPA_A/INT2
1
CVDD
2
RXA_C–
48
AP
47
VS/FIELD/ALSB
3
46
HS
RXA_C+
4
45
DE
TVDD
5
44
DVDDIO
RXA_0–
6
43
P0
RXA_0+
7
42
P1
TVDD
8
41
P2
RXA_1–
9
40
DVDD
RXA_1+ 10
39
P3
TVDD 11
38
P4
RXA_2– 12
37
P5
RXA_2+ 13
36
P6
CVDD 14
35
P7
P23 15
34
DVDDIO
P22 16
33
P8
PIN 1
INDICATOR
ADV7611
TOP VIEW
(Not to Scale)
P10
P11
P9
09305-008
NOTES
1. CONNECT EXPOSED PAD (PIN0) TO GROUND (BOTTOM).
P12
P13
P14
P15
LLC
DVDD
DVDDIO
P16
P17
P18
P19
P20
P21
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
图6. 引脚配置
表4. 引脚功能描述
引脚编号
0
1
引脚名称
GND
HPA_A/INT2
类型
地
其它数字
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
CVDD
RXA_C−
RXA_C+
TVDD
RXA_0−
RXA_0+
TVDD
RXA_1−
RXA_1+
TVDD
RXA_2−
RXA_2+
CVDD
P23
P22
P21
P20
P19
P18
P17
P16
DVDDIO
DVDD
电源
HDMI输入
HDMI输入
电源
HDMI输入
HDMI输入
电源
HDMI输入
HDMI输入
电源
HDMI输入
HDMI输入
电源
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
电源
电源
描述
地
双功能引脚，可配置为输出热插拔信号(HDMI端口A)或中断2信号。
此引脚兼容5 V。
HDMI模拟模块电源电压(1.8 V)。
HDMI接口中端口A的数字输入时钟(-)。
HDMI接口中端口A的数字输入时钟(+)。
端子电源电压(3.3 V)。
HDMI接口中端口A的数字输入通道0 (-)。
HDMI接口中端口A的数字输入通道0 (+)。
端子电源电压(3.3 V)。
HDMI接口中端口A的数字输入通道1 (-)。
HDMI接口中端口A的数字输入通道1 (+)。
端子电源电压(3.3 V)。
HDMI接口中端口A的数字输入通道2 (-)。
HDMI接口中端口A的数字输入通道2 (+)。
HDMI模拟模块电源电压(1.8 V)。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
数字I/O电源电压(3.3 V)。
数字内核电源电压(1.8 V)。
Rev. D | Page 8 of 16
ADV7611
引脚编号
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
类型
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
电源
数字视频输出
数字视频输出
数字视频输出
数字视频输出
数字视频输出
电源
数字视频输出
数字视频输出
数字视频输出
电源
其它数字
数字视频输出
数字输入/输出
48
49
50
51
52
53
54
55
引脚名称
LLC
P15
P14
P13
P12
P11
P10
P9
P8
DVDDIO
P7
P6
P5
P4
P3
DVDD
P2
P1
P0
DVDDIO
DE
HS
VS/FIELD/ALS
B
AP
SCLK/INT2
LRCLK
MCLK/INT2
DVDD
SCL
SDA
INT1
56
57
58
RESET
PVDD
XTALP
其它数字
电源
其它模拟
59
60
61
62
63
64
XTALN
DVDD
CEC
DDCA_SCL
DDCA_SDA
RXA_5V
其它模拟
电源
数字输入/输出
HDMI输入
HDMI输入
HDMI输入
其它数字
其它数字
其它数字
其它数字
电源
其它数字
其它数字
其它数字
描述
像素数据的行锁定输出时钟(范围为13.5 MHz至162.5 MHz)。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
数字I/O电源电压(3.3 V)。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
数字内核电源电压(1.8 V)。
视频像素输出端口。
视频像素输出端口。
视频像素输出端口。
数字I/O电源电压(3.3 V)。
DE(数据使能)是指示有效像素数据的信号。
HS是水平同步输出信号。
VS是垂直同步输出信号。FIELD是所有隔行视频模式下的场同步输出信号。
可为此引脚配置VS或FIELD。ALSB允许选择I2C地址。
音频输出引脚。引脚可配置为S/PDIF数字音频输出(S/PDIF)或I2S。
双功能引脚，可配置为输出音频串行时钟或中断2信号。
音频左/右时钟。
双功能引脚，可配置为输出音频主机时钟或中断2信号。
数字内核电源电压(1.8 V)。
I2C端口串行时钟输入。SCL是控制端口的时钟线。
I2C端口串行数据输入/输出引脚。SDA是控制端口的数据线。
中断。此引脚可以是低电平有效或高电平有效。状态位变化时即会触发此引脚。
触发中断的事件由用户配置。
系统复位输入。低电平有效。ADV7611电路复位需要最短5 ms的低电平复位脉冲。
PLL电源(1.8 V)。
为ADV7611提供时钟的28.63636 MHz晶振或外部1.8 V、
28.63636 MHz时钟振荡器源的输入引脚。
晶振输入。28.63636 MHz晶振的输入引脚。
数字内核电源电压(1.8 V)。
消费电子控制通道。
HDCP从机串行时钟端口A。DDCA_SCL是兼容5 V电压的3.3 V输入。
HDCP从机串行数据端口A。DDCA_SDA是兼容5 V电压的3.3 V输入。
HDMI接口中端口A的5 V检测引脚。
Rev. D | Page 9 of 16
ADV7611
电源时序控制
上电时序
3.3V
3.3V SUPPLIES
1.8V
1.8V SUPPLIES
是1.8 V电源。电源上电期间，复位应保持低电平。
另外，ADV7611还可以通过同时置位所有电源来上电。这
种情况下，各电源都正在建立，因此必须确保低额定电源
电压水平不超过高额定电源电压水平。
POWER SUPPLY (V)
ADV7611的推荐上电时序为：首先为3.3 V电源上电，随后
掉电时序
以同时解除置位。
3.3V SUPPLIES
POWER-UP
1.8V SUPPLIES
POWER-UP
图7. 建议上电时序
Rev. D | Page 10 of 16
09305-007
只要高额定电源电压不低于低电源电压，ADV7611电源可
ADV7611
功能概述
分量处理器
HDMI接收器
该接收器支持所有强制性格式以及许多可选3D格式。它支
ADV7611集成任意至任意3 × 3 CSC矩阵。CSC模块位于CP
持最高达UXGA、8位的HDTV格式。
部分的后面。CSC支持YPrPb转RGB和RGB转YCrCb。利用
ADV7611的HDMI兼容型接收器能够以可编程方式均衡
色彩空间转换器可以实施色彩空间的许多其它标准。
HDMI数据信号，以便补偿HDMI和DVI布线固有的高频损
CP特性包括：
耗，特别是当电缆较长且频率较高时。该器件能为最长30
• 525i、625i、525p、625p、720p、1080i、1080p和其它格式
米的电缆提供均衡处理，实现鲁棒的接收性能。
• 手动调整，包括增益(对比度)和失调(亮度)、色调和饱
增加HDCP功能后，显示器还能接收加密视频内容。该器
件的HDMI接口能够按照HDCP 1.4协议的规定，对视频接收
和度
• 无视频输入时，自由输出模式提供稳定的时序
器进行身份验证，在接收器端解密编码数据，以及在传输
• 处理速率：162.5 MHz
期间更新身份验证信息。
• 对比度、亮度、色调和饱和度控制
ADV7611集成同步再生模块，用于DE的再生(基于显示视
频格式的测量)和水平/垂直同步信号的滤波，以防止产生
毛刺。该HDMI接收器还支持TERC4误差检测，用于检测
因电缆断开而遭破坏的HDMI数据包。
该HDMI接收器内置一个静音控制器，该控制器能检测多
种可能导致音频输出中出现外来音频噪声的条件。一旦检
测到这些条件，就可以调节(ramp)音频数据，防止发出咔
嚓声或爆音。音频输出可格式化为LPCM和IEC 61937。
HDMI接收器特性包括：
• TMDS时钟频率最大值：162.5 MHz(8位UXGA)
• 支持HDMI 1.4a规格定义的3D格式
• 集成式均衡器支持最长30米电缆
• HDCP 1.4
• 内部储存HDCP密钥
• STDI模块支持标准识别
• RGB可通过色彩空间转换变为YCrCb，并通过降采样变
为4:2:2格式，以便与以视频为中心的后端IC接口
• 提供DE输出信号，以便直接连到HDMI/DVI发送器
其它特性
ADV7611提供位置、极性和宽度可编程的HS、VS、FIELD
和DE输出信号。
ADV7611集成可编程中断请求输出引脚，包括INT1和INT2
(INT2仅允许通过下列引脚中的一个访问：MCLK/INT2、
SCLK/INT2或HPA_A/INT2)。它还具有低功耗掉电模式。
复位后，主映射的I 2 C地址为0x98。若上拉信号输出至
VS/FIELD/ALSB引脚并且I2C命令SAMPLE_ALSB已发送，
则复位至0x9A后可更改该地址。请参考UG-180中的“寄存
器访问”部分和“串行端口描述”部分。
• 支持PCM音频数据包
ADV7611提供10 mm × 10 mm LQFP_EP封装，符合RoHS标
• 支持中继器
准；额定温度范围为−40°C至+85°C。
• 内部EDID RAM
• HDMI端口具有热插拔输出引脚
• CEC控制器
Rev. D | Page 11 of 16
ADV7611
像素输入/输出格式化
ADV7611的输出部分非常灵活。像素输出总线最高可支持
像素数据输出模式特性
24位4:4:4 YCrCb。像素数据支持SDR和DDR两种数据速率
输出像素端口包括下列特性：
模式。在SDR模式下，可以实现16/24位4:2:2或24位4:4:4输
• 8/12位ITU-R BT.656 4:2:2 YCrCb，带嵌入式时间码和/或
出。在DDR模式下 1，像素输出端口可配置为8/12位4:2:2
YCrCb或24位4:4:4 RGB。
HS、VS和FIELD输出信号
• 16/24位YCrCb，带嵌入式时间码和/或HS以及VS/FIELD
引脚时序
支持总线旋转。表5和表6给出了所支持的不同输出格式。
• 24位YCrCb/RGB，带嵌入式时间码和/或HS以及VS/FIELD
所有输出模式均通过I C进行控制。
2
1
DDR模式支持的最高频率仅为50 MHz(相当于SDR模式中的100 MHz时钟数
据速率)。
引脚时序
• DDR 8/12位4:2:2 YCrCb
• DDR 24位4:4:4 RGB
表5. SDR 4:2:2和4:4:4输出模式
OP_FORMAT_SEL[7:0]
0x0 1
0x0A1
SDR 4:2:2
0x80
0x8A
SDR 4:4:4
0x40
像素输出
P23
P22
P21
P20
P19
P18
P17
P16
P15
P14
P13
P12
P11
P10
P9
P8
P7
P6
第5页
P4
P3
P2
P1
P0
8位SDR ITU-R
BT.656模式0
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
Y7, Cb7, Cr7
Y6, Cb6, Cr6
Y5, Cb5, Cr5
Y4, Cb4, Cr4
Y3, Cb3, Cr3
Y2, Cb2, Cr2
Y1, Cb1, Cr1
Y0, Cb0, Cr0
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
12位SDR ITU-R
BT.656模式2
Y3, Cb3, Cr3
Y2, Cb2, Cr2
Y1, Cb1, Cr1
Y0, Cb0, Cr0
高阻态
高阻态
高阻态
高阻态
Y11, Cb11, Cr11
Y10, Cb10, Cr10
Y9, Cb9, Cr9
Y8, Cb8, Cr8
Y7, Cb7, Cr7
Y6, Cb6, Cr6
Y5, Cb5, Cr5
Y4, Cb4, Cr4
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
16位SDR ITU-R BT.656
4:2:2模式0
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
Y7
Y6
Y5
Y4
Y3
Y2
Y1
Y0
Cb7, Cr7
Cb6, Cr6
Cb5, Cr5
Cb4, Cr4
Cb3, Cr3
Cb2, Cr2
Cb1, Cr1
Cb0, Cr0
24位SDR ITU-R
BT.656 4:2:2模式2
Y3
Y2
Y1
Y0
Cb3, Cr3
Cb2, Cr2
Cb1, Cr1
Cb0, Cr0
Y11
Y10
Y9
Y8
Y7
Y6
Y5
Y4
Cb11, Cr11
Cb10, Cr10
Cb9, Cr9
Cb8, Cr8
Cb7, Cr7
Cb6, Cr6
Cb5, Cr5
Cb4, Cr4
24位SDR 4:4:4
模式0
R7
R6
R5
R4
R3
R2
R1
R0
G7
G6
G5
G4
G3
G2
G1
G0
B7
B6
B5
B4
B3
B2
B1
B0
1
模式0x00和0x0A要求对IO映射寄存器0x19[7:6] = 2’b11和0x33[6] = 1进行额外的写操作。
Rev. D | Page 12 of 16
ADV7611
表6. DDR 4:2:2和4:4:4输出模式
OP_FORMAT_SEL[7:0]
像素输出
P23
P22
P21
P20
P19
P18
P17
P16
P15
P14
P13
P12
P11
P10
P9
P8
P7
P6
第5页
P4
P3
P2
P1
P0
1
2
DDR 4:2:2模式(半周期)
0x20
8位DDR ITU-656
(时钟2分频输出)4:2:2模式0
时钟上升
时钟下降
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
Cb7, Cr7
Y7
Cb6, Cr6
Y6
Cb5, Cr5
Y5
Cb4, Cr4
Y4
Cb3, Cr3
Y3
Cb2, Cr2
Y2
Cb1, Cr1
Y1
Cb0, Cr0
Y0
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
DDR 4:2:2模式(时钟2分频)
0x2A
12位DDR ITU-656
(时钟2分频输出)4:2:2模式2
时钟上升
时钟下降
Cb3, Cr3
Y3
Cb2, Cr2
Y2
Cb1, Cr1
Y1
Cb0, Cr0
Y0
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
Cb11, Cr11
Y11
Cb10, Cr10
Y10
Cb9, Cr9
Y9
Cb8, Cr8
Y8
Cb7, Cr7
Y7
Cb6, Cr6
Y6
Cb5, Cr5
Y5
Cb4, Cr4
Y4
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
高阻态
-0 = 偶数样本。
-1 = 奇数样本。
Rev. D | Page 13 of 16
DDR 4:4:4模式(时钟2分频)1, 2
0x60
24位DDR RGB
(时钟2分频输出)
时钟上升
时钟下降
R7-0
R7-1
R6-0
R6-1
R5-0
R5-1
R4-0
R4-1
R3-0
R3-1
R2-0
R2-1
R1-0
R1-1
R0-0
R0-1
G7-0
G7-1
G6-0
G6-1
G5-0
G5-1
G4-0
G4-1
G3-0
G3-1
G2-0
G2-1
G1-0
G1-1
G0-0
G0-1
B7-0
B7-1
B6-0
B6-1
B5-0
B5-1
B4-0
B4-1
B3-0
B3-1
B2-0
B2-1
B1-0
B1-1
B0-0
B0-1
ADV7611
外形尺寸
0.75
0.60
0.45
1.00 REF
12.20
12.00 SQ
11.80
1.60
MAX
10.20
10.00 SQ
9.80
49
49
64
48
1
64
1
48
PIN 1
SEATING
PLANE
EXPOSED
PAD
0.15
0.05
7°
0°
(PINS UP)
(PINS DOWN)
16
17
33
32
16
33
17
32
0.27
0.22
0.17
VIEW A
0.08
COPLANARITY
0.50
LEAD PITCH
VIEW A
ROTATED 90° CCW
COMPLIANT TO JEDEC STANDARDS MS-026-BCD-HD
FOR PROPER CONNECTION OF
THE EXPOSED PAD, REFER TO
THE PIN CONFIGURATION AND
FUNCTION DESCRIPTIONS
SECTION OF THIS DATA SHEET.
06-12-2012-A
0.20
0.09
7.50
REF SQ
BOTTOM VIEW
TOP VIEW
1.45
1.40
1.35
5.10
5.00 SQ
4.90
图8. 64引脚薄型四方扁平封装(LQFP_EP)
SW-64-2
图示尺寸单位：mm
订购指南
型号1, 2

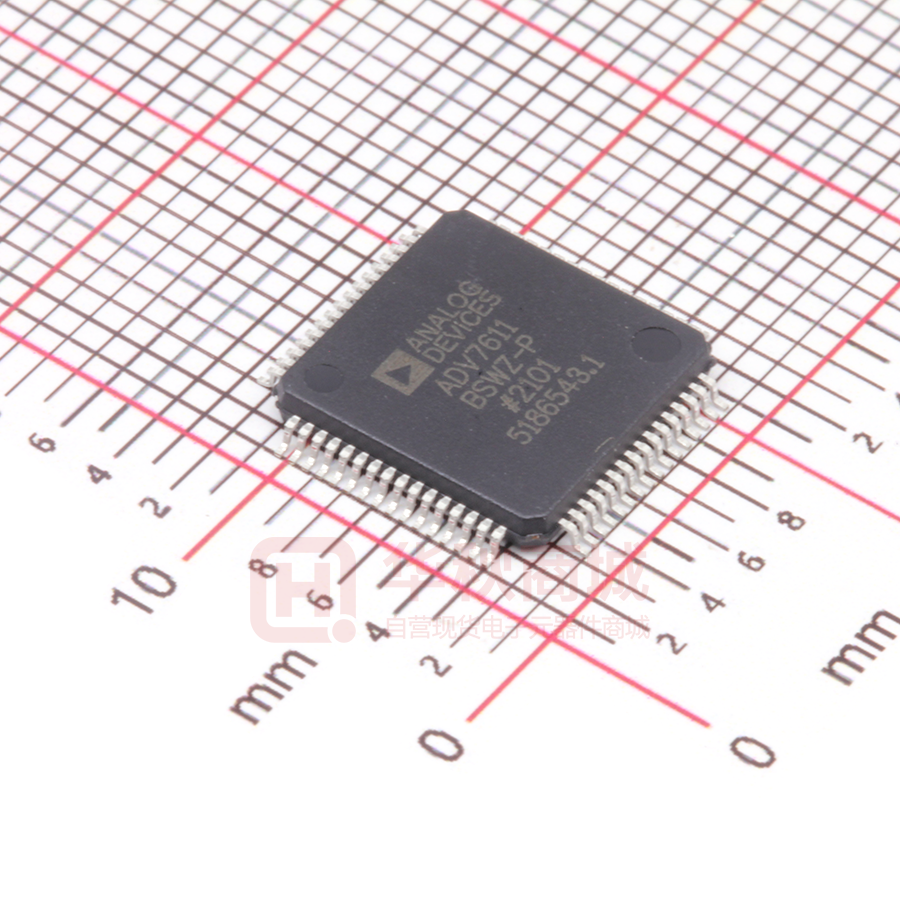

ADV7611BSWZ
ADV7611BSWZ-RL
ADV7611BSWZ-P
ADV7611BSWZ-P-RL
ADV7611WBSWZ
ADV7611WBSWZ-RL
EVAL-ADV7611EB1Z
EVAL-ADV7611EB2Z
注释
3
4
3
3
温度范围
−40°C至+85°C
−40°C至+85°C
−40°C至+85°C
−40°C至+85°C
−40°C至+85°C
−40°C至+85°C
封装描述
64引脚LQFP_EP
64引脚LQFP_EP
64引脚LQFP_EP
64引脚LQFP_EP
64引脚LQFP_EP
64引脚LQFP_EP
带HDCP密钥的评估板
无HDCP密钥的评估板
封装选项
SW-64-2
SW-64-2
SW-64-2
SW-64-2
SW-64-2
SW-64-2
Z = 符合RoHS标准的器件。
W = 通过汽车器件认证。
3
13”卷带和卷盘。
4
仅限非HDCP版本。
1
2
汽车应用级产品
ADV7611W生产工艺受到严格控制，以提供满足汽车应用的质量和可靠性要求。请注意，车用型号的技术规格可能不同
于商用型号；因此，设计人员应仔细阅读本数据手册的技术规格部分。只有显示为汽车应用级的产品才能用于汽车应
用。欲了解特定产品的订购信息并获得该型号的“汽车可靠性”报告，请联系当地ADI客户代表。
Rev. D | Page 14 of 16
ADV7611
注释
Rev. D | Page 15 of 16
ADV7611
注释
HDMI、HDMI商标和High-Definition Multimedia Interface是HDMI Licensing LLC公司在美国及其他国家的商标或注册商标。
©2010-2012 Analog Devices, Inc. All rights reserved. Trademarks and
registered trademarks are the property of their respective owners.
D09305sc-0-6/12(D)
Rev. D | Page 16 of 16
工商网监
湘ICP备2023018690号
