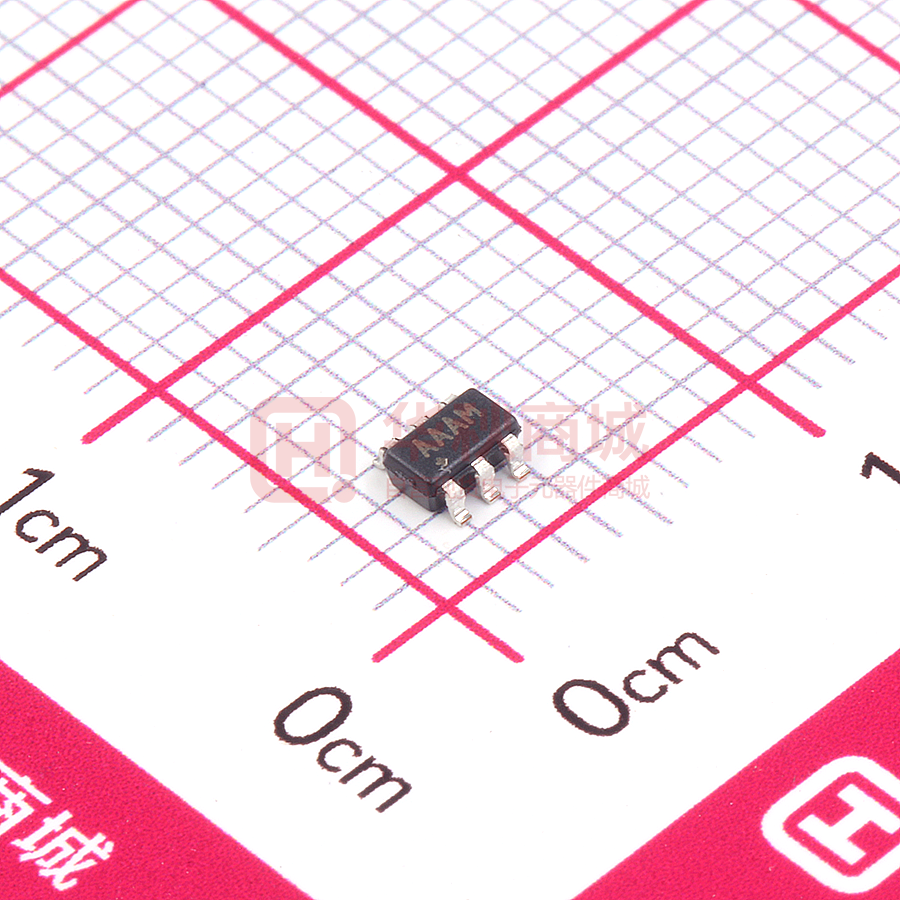

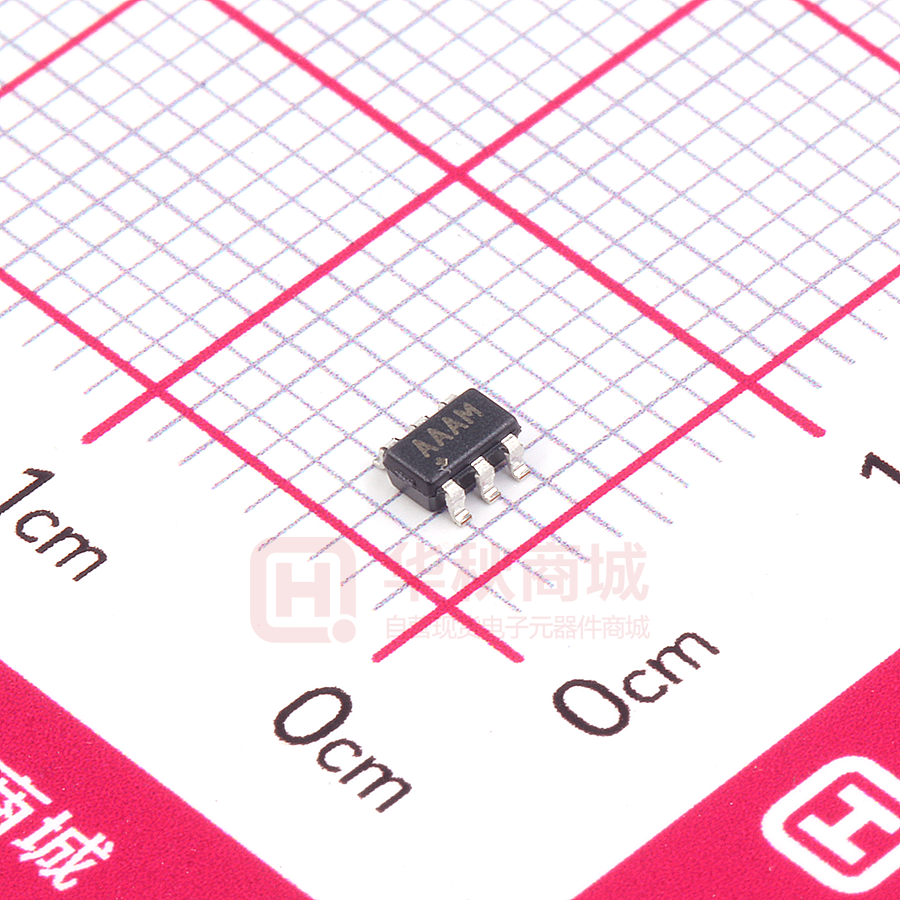

MAX4544EUT+T

物料型号： - MAX4541/MAX4542/MAX4543是双单刀单掷(SPST)设备。 - MAX4544是单刀双掷(SPDT)设备。

器件简介： - 设计用于从单一+2.7V至+12V电源供电，适用于电池供电设备，具有低功耗(5µW)。 - 提供低漏电流(最大100pA)和快速开关速度(tON最大150ns，tOFF最大100ns)。

引脚分配： - MAX4541/MAX4542/MAX4543有8个引脚，MAX4544有6个引脚。 - 包括通常开(NO)和通常闭(NC)配置。

参数特性： - 60Ω最大导通电阻(RON)，2Ω最大通道间匹配，6Ω最大RON平坦度。 - 5pC最大电荷注入，最小2000V ESD保护。

功能详解： - MAX4541具有两个常开开关，MAX4542具有两个常闭开关。 - MAX4543具有一个常开和一个常闭开关，可用作SPDT。 - MAX4544是SPDT设备。

应用信息： - 适用于测试设备、通信系统、电池操作系统、采样保持电路、抬头显示、指导和控制系统、音频和视频切换、军事无线电等。

封装信息： - MAX4541/MAX4542/MAX4543提供SOT23-8和8引脚TDFN封装。 - MAX4544提供SOT23-6封装。

订购信息： - 提供了不同温度范围和封装类型的产品选项。

电气特性： - 在+5V单电源下，提供了详细的电气参数，包括模拟信号范围、导通电阻、漏电流、开关时间、电荷注入、电源电流等。

绝对最大额定值： - 包括电压、连续电流、峰值电流、ESD保护、功率耗散和存储温度范围。

典型操作特性： - 提供了开关时间、导通电阻与电源电压和温度的关系，以及电荷注入与COM电压的关系等图表。

管脚配置/功能图/真值表： - 为MAX4544提供了详细的管脚配置和逻辑控制的真值表。

应用信息： - 描述了如何使用外部阻塞二极管进行过压保护，以及如何根据电源电压调整逻辑电平。

测试电路/时序图： - 提供了详细的测试电路图和时序图，展示了开关时间、断开前建立时间延迟、电荷注入等特性。

封装信息： - 提供了不同封装类型的详细图纸和尺寸。

修订历史： - 记录了文档的修订历史。
