物料型号：MX7538
器件简介：
Maxim MX7538是一款高性能的单片14位乘法数字模拟转换器（DAC）。
它使用14位数据线，并采用标准的芯片选择和存储器写入逻辑进行操作。
MX7538为需要双缓冲的系统（例如具有多个DAC的系统）提供了一个Load DAC（LDAC）信号。
如果LDAC信号保持低电平，DAC寄存器变为透明。
MX7538针对单极性应用进行了优化，但也可以作为双极性DAC使用，只需添加额外的外部组件即可。
引脚分配：
- VREF：电压参考输入
- RFB：反馈电阻，用于围绕外部运算放大器形成闭环
- IOUT：电流输出
- AGND：模拟地，外部电路的参考点
- DGND：数字地
- DB13-DB0：数据输入，DB13（MSB），DB0（LSB）
- LDAC：异步加载-DAC控制输入，低电平有效
- CS：芯片选择控制输入，低电平有效
- WR：写控制输入，低电平有效
- VDD：正电源电压输入
- VSS：负电源电压输入
参数特性：
- 分辨率：14位
- 相对精度：对于MX7538K/B/T为±1LSB，对于MX7538J/A/S为±2LSB
- 差分非线性：保证在全温度范围内单调至14位
- 全量程误差：在+25°C时为±4LSB
- 增益温度系数：±2ppm/°C
- 低输出漏电流：在+25°C时为±5nA
功能详解：
MX7538的基本DAC部分由11位R-2R电阻阵列、3位分段电阻阵列和NMOS电流开关组成。
数字输入的三个最高位（MSB）被解码以驱动分段阵列中的开关A-G，其余11位驱动R-2R阵列中的开关S0-S10。
输入电流的7/8流经分段电阻，剩余的1/8流经R-2R电阻网络。
应用信息：
- 机器和运动控制系统
- 自动测试设备
- 数字音频合成
- 微处理器控制的校准电路
- 可编程增益放大器
- 数字控制的滤波器
- 可编程电源
封装信息：

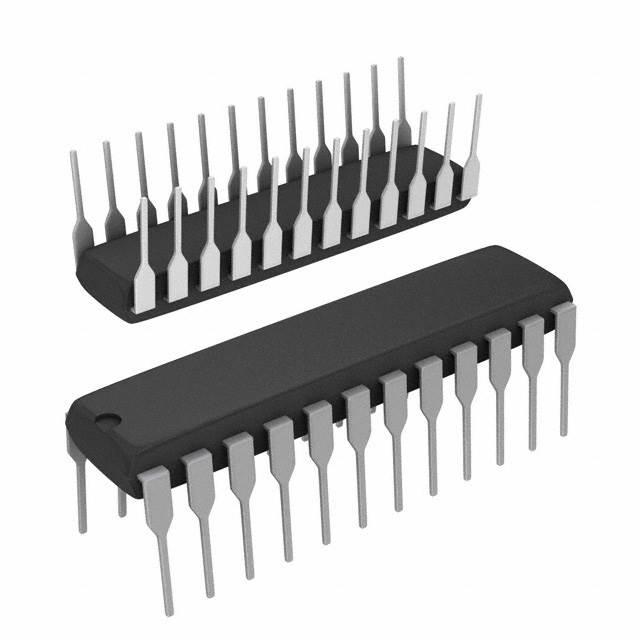

MX7538提供24引脚DIP和宽SO（0.3"）封装。
