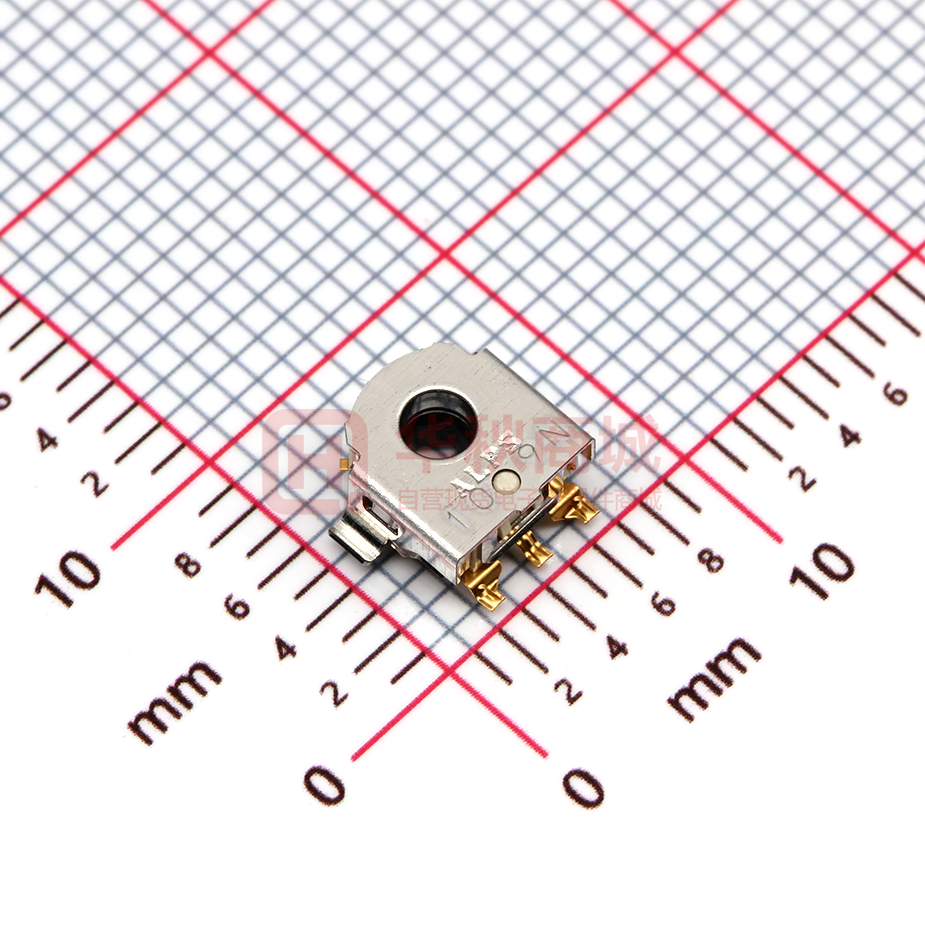

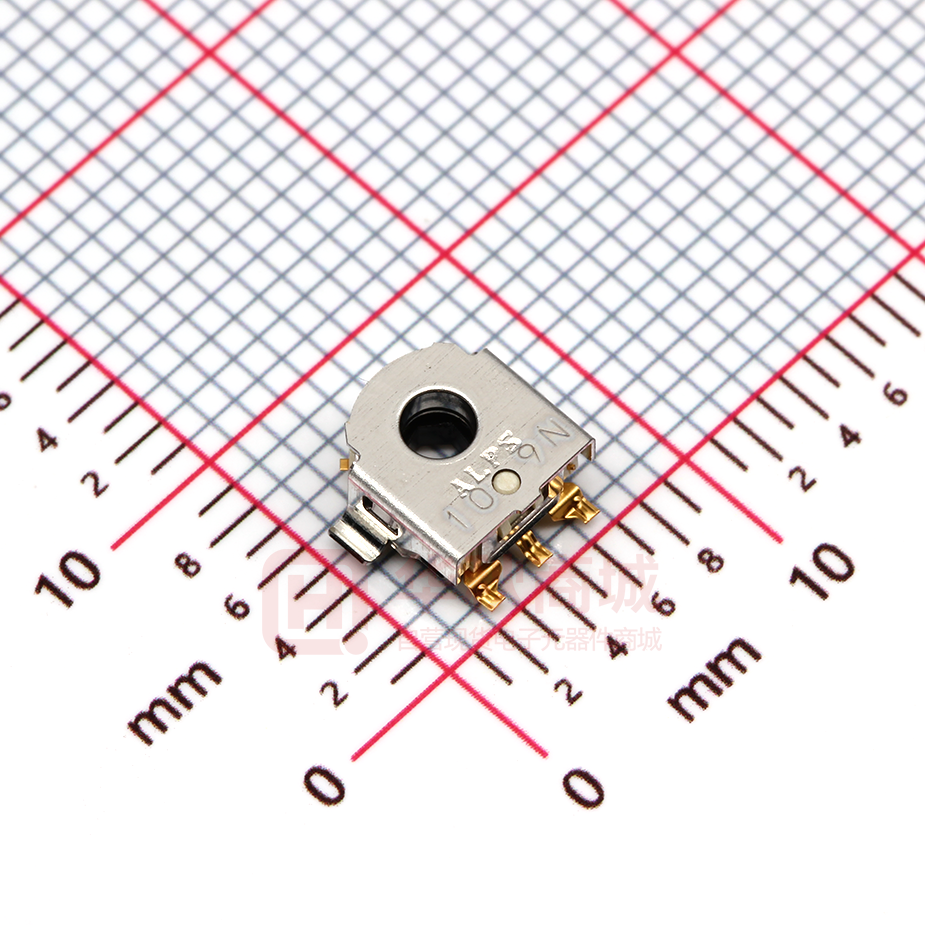

EC05E1220401

2017/10/25 EC05E系列｜基本信息 5型贯通轴型 EC05E系列 定位数 12 脉冲数 12 操作⽅向 Vertical 使⽤温度范围 -30℃ to +85℃ 额定 0.55mA 5.5V DC 输出信号 A, B, 2相输出 最⼤/最⼩⼯作电流 （电阻负载） 0.55mA/－ 绝缘电阻 50MΩ min. 50V DC 耐电压 50V AC for 1 minute 机械性能 定位扭矩 1.6±1.3mN·m 耐久性能 操作寿命 100,000 cycles 最⼩订货单位(pcs.) ⽇本 8,000 出⼝ 16,000 电性能 外形图 http://www.alps.com/prod/info/C/HTML/Encoder/Incremental/EC05E/EC05E1220401.html 1/4 2017/10/25 EC05E系列｜基本信息 焊接处尺⼨图 斜线部表⽰的是焊锡部 输出波形 http://www.alps.com/prod/info/C/HTML/Encoder/Incremental/EC05E/EC05E1220401.html 2/4 2017/10/25 EC05E系列｜基本信息 滑动噪⾳ V1=V2=2.5V max. R=10kΩ时 振荡 ：6ms max. 跳动 ：6ms max. 包装规格 载带 梱包数(pcs.) 1卷 2,000 1箱/⽇本 8,000 1箱/出⼝包装 16,000 载带宽度(mm) 16 出⼝包装箱尺⼨(mm) 410×485×246 焊接条件 http://www.alps.com/prod/info/C/HTML/Encoder/Incremental/EC05E/EC05E1220401.html 3/4 2017/10/25 EC05E系列｜基本信息 回流⽅式的参考举例 1. 加热⽅式 远红外线加热的上下加热⽅式。 2. 温度测量⽅式⽤ φ0.1〜φ0.2的CA(K)或CC(T)进⾏测量。在焊接的连接部位置(铜箔⾯)测量，固定⽅式使⽤耐热胶带。 3. 温度分布 A B C D E F G H 回流焊次数 250℃ min. 230℃ min. 180℃ 150℃ 60s to 120s - 30s to 40s - 2 time max. (1)本产品 , 在只有红外线的回流焊接炉中 , 有焊接不附着的可能 , 所以请使⽤温风回流焊接炉 , 或红外线 + 温风回流 焊接炉。 (2)上图所⽰温度是采⽤温风回流焊接⽅式时的电位器端⼦部的最⾼温度。因为根据电路板的材质 , ⼤⼩ , 厚度等的不 同 , 电路板温度和电位器表⾯温度有相差很⼤的可能 , 请注意 , 电位器表⾯温度不要超过 250℃。 (3)根据回流焊接槽的种类 , 条件不同结果不同 , 请事先充分进⾏确认之后使⽤。 ⼿⼯焊接⽅式的参考举例 烙铁头温度 350℃ max. 焊接时间 3s max. 焊接次数 1 time 表⽰本系列共通的注释。 1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。 2. 请以最⼩订购单位的N(整数）倍来订货。 http://www.alps.com/prod/info/C/HTML/Encoder/Incremental/EC05E/EC05E1220401.html 4/4
