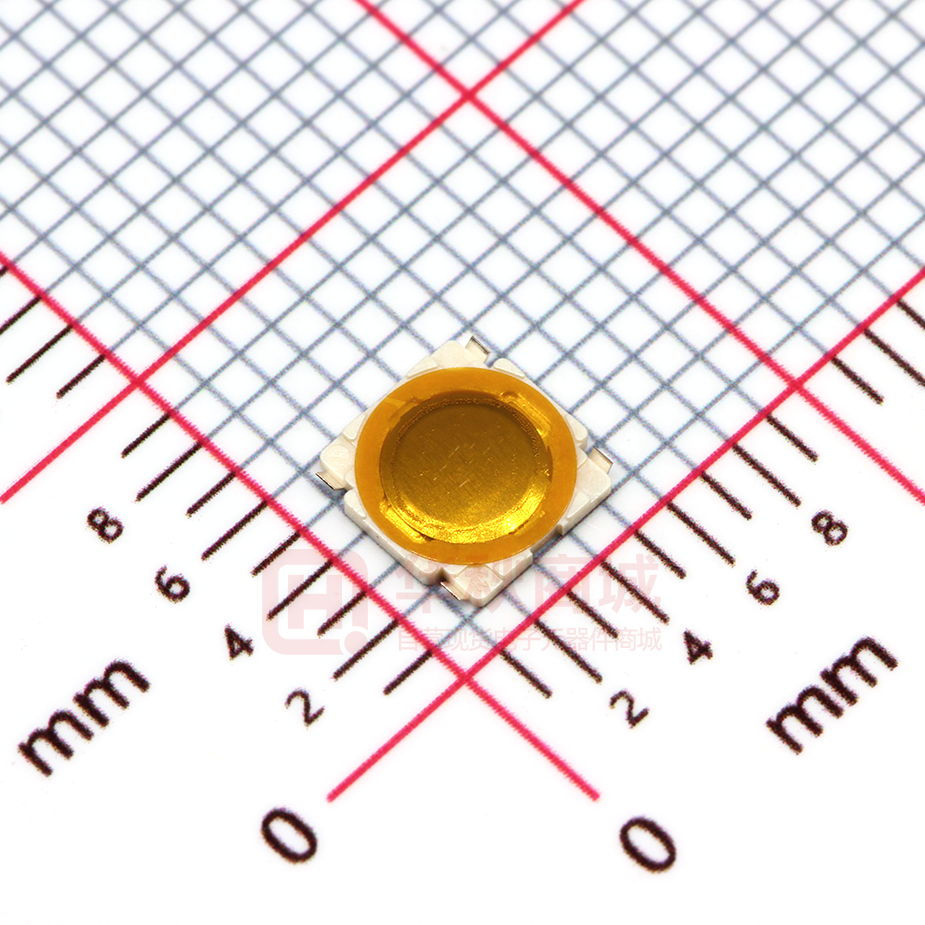

SKRBAKE010

2018/1/17 SKRB系列｜基本信息 0.55(H)mm薄型(表面贴装) SKRB系列 型 Surface mount 动作力 3.5N 操作方向 Top push 行程 0.2mm 操作寿命 (5mA 5V DC) 200,000 cycles 初期接触电阻 100mΩ max. 系列 Sharp feeling type 使用温度范围 ‒30℃ to +85℃ 最大额定 50mA 12V DC 最小额定 10µA 1V DC 绝缘电阻 100MΩ min. 100V DC for 1min. 耐电压 100V AC for 1 min. 耐久性能 耐振性能 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小时 耐环境性能 耐寒性能 ‒30±2℃ for 96h 耐热性能 80±2℃ for 96h 耐湿性能 60±2℃, 90 to 95%RH for 96h 日本 10,000 出口 10,000 电性能 最小订货单位(pcs.)   外形图 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRB/SKRBAKE010.html 1/4 2018/1/17 SKRB系列｜基本信息 焊接处尺寸图   自开关安装面看 电路图 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRB/SKRBAKE010.html 2/4 2018/1/17 SKRB系列｜基本信息 包装规格 载带 梱包数(pcs.) 1卷 10,000 1箱/日本 100,000 1箱/出口包装 100,000 载带宽度(mm) 12 出口包装箱尺寸(mm) 395×395×205 焊接条件 回流焊时 1. 加热方式 远红外线加热的上下加热方式。 2. 温度测量方式用 φ0.1～φ0.2的CA(K)或CC(T)测量｡位置在焊连接部(铜箔面)测量｡固定方式采用耐热胶带｡ 3. 温度分布 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRB/SKRBAKE010.html 3/4 2018/1/17 SKRB系列｜基本信息 (1) 上述条件,为印刷电路板的零部品表面的温度。根据电路板的材质,大小,厚度等,电路板温度和开关表面温度会有很大 的不同,关于开关表面温度，也请在上述条件内使用。 (2) 根据贴面焊槽的种类,条件不同结果不同,请事先充分进行确认之后使用。 手焊接时 项目 条件 焊接温度 350℃ max. 连续焊接时间 3s max. 焊剂斗容量 60W max. 1. 考虑清洗触摸开关时，请协商。 2. 请不要从触摸开关上面浸入助焊剂。 3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。 4. 进行第2次焊接时，应在开关回复到常温之后进行。 表示本系列共通的注释。 1.  本产品目录中产品的颜色，与实物的颜色有所差异。 2.  关于载带品的试制数量，请以最小订货单位（1卷，1箱）的N倍订货。 3.  需要直径φ330mm 的卷盘时请向本公司营业部门咨询。 4.  本系列产品也可以用于车载。 的使用温度范围设定虽然比通常的大，但是请在使用时仔细确认正式的技术规格书。 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRB/SKRBAKE010.html 4/4
