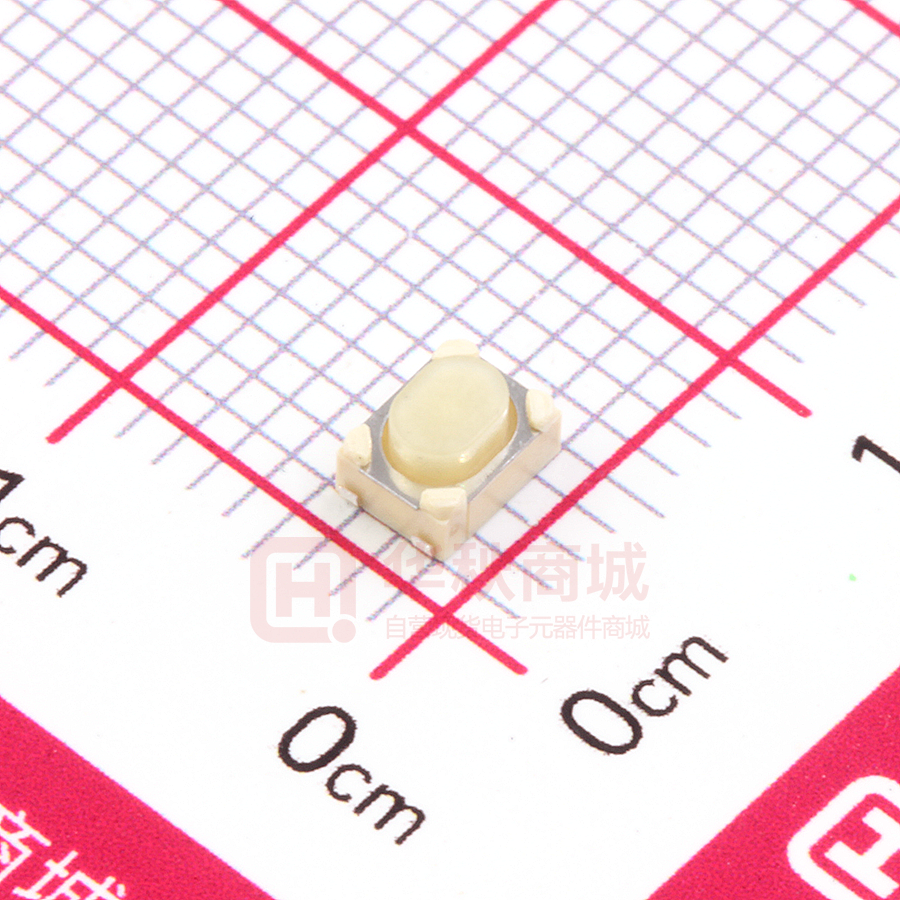

SKRPACE010

2017/11/8 SKRP系列｜基本信息 4.2×3.2mm⼩型重动作⼒(表⾯贴装) SKRP系列 型 Surface mount 动作⼒ 2.55N 操作⽅向 Top push ⾏程 0.2mm 操作寿命 (5mA 5V DC) 50,000 cycles 初期接触电阻 500mΩ max. 按钮颜⾊ Natural 系列 Sharp feeling type 使⽤温度范围 -30℃ to +85℃ 最⼤额定 50mA 16V DC 最⼩额定 10µA 1V DC 绝缘电阻 100MΩ min. 100V DC for 1min. 耐电压 250V AC for 1 min. 耐久性能 耐振性能 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3⽅向各2⼩时 耐环境性能 耐寒性能 -30±2℃ for 96h 耐热性能 80±2℃ for 96h 耐湿性能 60±2℃, 90 to 95%RH for 96h ⽇本 4,000 出⼝ 4,000 电性能 最⼩订货单位(pcs.) 外形图 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRP/SKRPACE010.html 1/4 2017/11/8 SKRP系列｜基本信息 焊接处尺⼨图 ⾃开关安装⾯看 电路图 包装规格 载带 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRP/SKRPACE010.html 2/4 2017/11/8 SKRP系列｜基本信息 梱包数(pcs.) 1卷 4,000 1箱/⽇本 40,000 1箱/出⼝包装 40,000 载带宽度(mm) 12 出⼝包装箱尺⼨(mm) 395×395×205 焊接条件 回流焊时 1. 加热⽅式 远红外线加热的上下加热⽅式。 2. 温度测量⽅式⽤ φ0.1〜φ0.2的CA(K)或CC(T)测量｡位置在焊连接部(铜箔⾯)测量｡固定⽅式采⽤耐热胶带｡ 3. 温度分布 (1) 上述条件,为印刷电路板的零部品表⾯的温度。根据电路板的材质,⼤⼩,厚度等,电路板温度和开关表⾯温度会有很⼤ 的不同,关于开关表⾯温度，也请在上述条件内使⽤。 (2) 根据贴⾯焊槽的种类,条件不同结果不同,请事先充分进⾏确认之后使⽤。 ⼿焊接时 项⽬ 条件 焊接温度 350℃ max. http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRP/SKRPACE010.html 3/4 2017/11/8 SKRP系列｜基本信息 连续焊接时间 3s max. 焊剂⽃容量 60W max. 1. 考虑清洗触摸开关时，请协商。 2. 请不要从触摸开关上⾯浸⼊助焊剂。 3. 请不要事前在开关端⼦及印刷电路板的零部件贴装⾯上涂助焊剂。 4. 进⾏第2次焊接时，应在开关回复到常温之后进⾏。 表⽰本系列共通的注释。 1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。 2. 关于载带品的试制数量，请以最⼩订货单位（1卷，1箱）的N倍订货。 3. 需要直径φ330mm 的卷盘时请向本公司营业部门咨询。 4. 本系列产品也可以⽤于车载。 的使⽤温度范围设定虽然⽐通常的⼤，但是请在使⽤时仔细确认正式的技术规格书。 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKRP/SKRPACE010.html 4/4
