SKSWDAE010

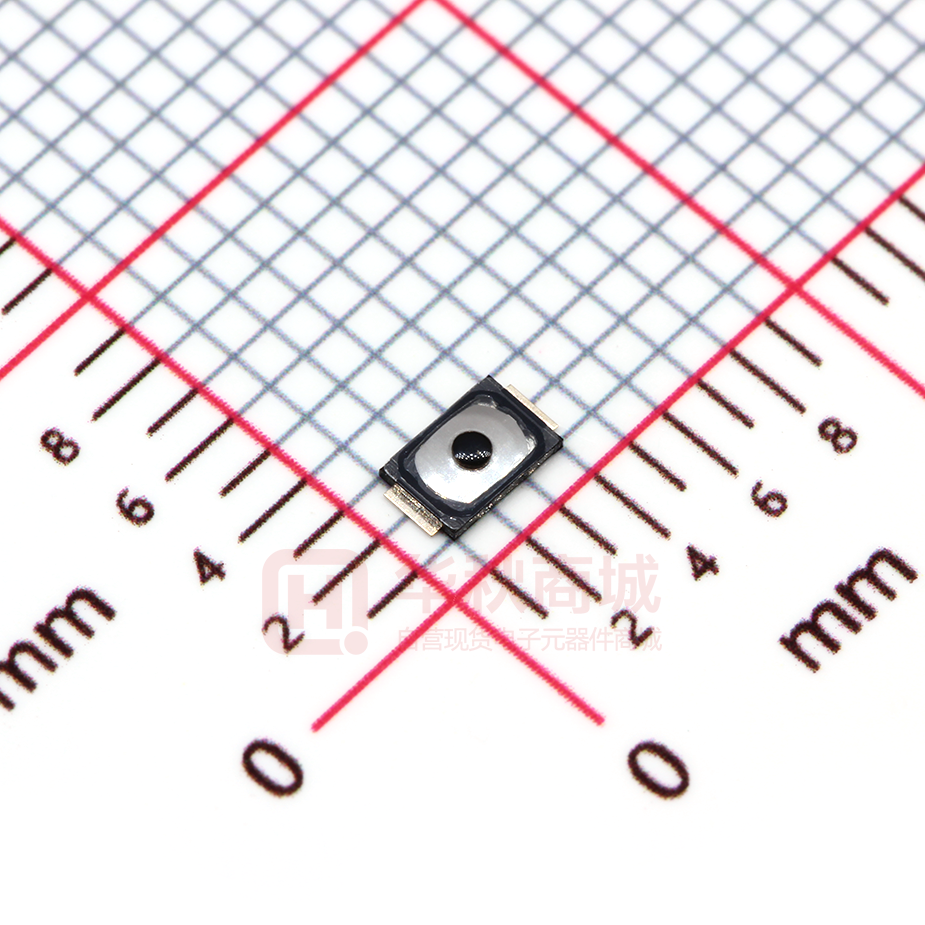

SKSW 3×2mm小型、附带凸起的型(表面贴装) TACT SwitchTM 为组合部件的薄型化做出了贡献的开关本体宽度2mm小型。 ■主要规格 项目 规格 50mA 12V DC 最小额定 10μA 1V DC 初期接触电阻 500mΩ max. 行程（mm） 0.13 （SKSWDG: 0.12） 保护結构 ※ 相当于 IP67 相当于 IP68（SKSWD系列） 敏　感 最大额定 柔　感 产品一览 操作方向 SKSWCEE010 1.8N 300,000 cycles SKSWCFE010 2.4N 500,000 cycles SKSWCGE010 3.3N SKSWDAE010 2.4N SKSWDGE010 3.1N Top push 300,000 cycles 最小订货单位 (pcs.) 日本 出口 1 20,000 20,000 2 500,000 cycles 径　向 捆包规格 载带 1卷 20,000 图号 表面贴装 动作力 按　入 操作寿命 （5mA 5V DC） 产品编号 Unit:mm 包装数 (pcs.) 1 箱 / 日本 200,000 1 箱 / 出口包装 200,000 载带宽度 出口包装箱尺寸 (mm) （mm） 12 卷盘尺寸 395×395×205 注 需要直径 φ330mm 的卷盘时请向本公司营业部门咨询。 ø380 13.5 ※ 假设开关不工作而处于放置状态。假设达到规定的条件之后，不会出现对开关的 ON-OFF 功能有大的影响的粉尘、水的侵入。 IP67, 68( 防尘性、耐水性 ) 是在开关在单品状态下的保证，因贴装状态、使用方式的不同， 有可能无法保证其性能。 ▲ 焊接条件 P.249 213 SKSW 3×2mm小型、附带凸起的型(表面贴装) TACT SwitchTM 外形图 Unit:mm No. 印刷电路板安装孔尺寸图 （自开关安装面看） 形状 2 1.3 敏　感 3.5 3 柔　感 1 ① ② 3.5 3 0.6 按　入 2 1.3 0.04 3.8 2.7 1.5 表面贴装 2 1 0.58 Ø0.85 2 1.3 0.04 径　向 3.5 3 2 0.04 0.6 1 电路图 ① 214 ② 2 TACT SwitchTM 产品系列一览 TACT SwitchTM 敏感型 型 表面贴装 SKSD 系列 SKRN SKTA SKSV SKSW SKTK SKSG 长寿命 小型 重动作力 照片 特长 双动作 小型·薄型 敏　感 柔　感 防水 — — ● ● ● ● — 防塵 — — ● ● ● ● — IP 规格 — — 相当于 IP67 部分相当于 68 相当于 IP67 相当于 IP67 部分相当于 68 相当于 IP67 — Top push ● ● ● ● ● ● ● Side push — — — — — — — W 4.1 2.6 2.8 3 5.9 3 D 3.9 1.6 1.9 2 4 2.7 H 0.6 0.53 0.55 0.6 0.78 1.4 0.11 0.12 参照个别产品页 0.25 0.12 — — — — ○ 操作方向 按　入 外形尺寸 (mm) □6 0.9 表面贴装 1N max. 1N to 2N 动作力 适用范围 参照个别产品页 2N to 3N 3N to 4N 4N to 5N 径　向 行程（mm） 接地端子 使用温度范围 车用产品 参照个别产品页 ● ● −40℃ to ＋90℃ — −30℃ to ＋85℃ — — — −40℃ to ＋85℃ — — ● 215 216 生命周期 最大额定 50mA 12V DC 最小额定 10μA 1V DC 绝缘电阻 100MΩ min. 100V DC 1min. 电性能 耐电压 耐久 性能 耐环境 性能 100V AC 1min. 250V AC 1min. 100V AC 1min. 耐振性能 110 to 55 to 10Hz / 分, 全振幅 1.5mm X, Y, Z 3 方向 各 2 小时 寿命 根据个别规定 耐寒性能 −40℃ 96h 耐热性能 90℃ 96h 耐湿性能 60℃, 90 to 95%RH 96h 页 208 209 210 212 213 W ∶横尺寸，不含端子部的最外围尺寸。 D ∶纵尺寸，不含端子部的最外部尺寸。 H ∶有高度的尺寸，多种类时其中最小尺寸。 TACT SwitchTM 焊接条件・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 249 TACT SwitchTM 使用时的注意事项・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 250 注 1. 关于车用等大温度范围的要求，将个别作出应对，因此如有要求的，请予我公司商谈。 2. 表中的●符号表示适用于系列内的全部产品，表中的○符号表示适用于系列内的部分产品。 182 TACT SwitchTM ／焊接条件 TACT SwitchTM 回流焊时 适用于表面贴装型 温度分布 温度 (˚C ) 260˚C max. 3s max. 230˚C 敏　感 180 150 时间 柔　感 120s max.(预热) 40s max. 3 to 4 min. 炉内通过时间 按　入 注 1. 关于详细条件，请于本公司的产品规格书进行确认。 2. 根据贴面焊槽的种类, 条件不同结果不同, 请事先充分进行确认之后使用。 表面贴装 自动浸焊时 适用于按入式, 径向型 于焊接时（指定部系列） 条件 条件 焊接温度 350℃ max. 助焊剂附着量 不附着于零部件贴装面的程度 焊接浸渍时间 3s max. 预热温度 印刷电路板焊接面的周围温度 100℃ max. 焊剂斗容量 60W max. 预热温度时间 60s max. 焊接温度 260℃ max. 焊接浸渍时间 5s max. 项目 条件 2 times max. 焊接温度 360℃ max. 焊接次数 SKHH 系列 径　向 项目 项目 SKHH, SKHW 系列 焊接浸渍时间 3s max. 焊剂斗容量 60W max. 项目 条件 助焊剂附着量 不附着于零部件贴装面的程度 SKTD, SKTG, SKQJ 系列 预热温度 印刷电路板焊接面的周围温度 110℃ max. 项目 条件 预热温度时间 60s max. 焊接温度 350℃ max. 焊接温度 260℃ max. 焊接浸渍时间 3s max. 焊接浸渍时间 5s max. 焊剂斗容量 20W max. 焊接次数 2 times max. SKHLTop push 型 , SKQJ 系列 项目 条件 助焊剂附着量 不附着于零部件贴装面的程度 预热温度 印刷电路板焊接面的周围温度 100℃ max. 预热温度时间 45s max. 焊接温度 255℃ max. 焊接浸渍时间 5s max. 焊接次数 2 times max. 注 1. 2. 3. 4. 请不要从 TACT SwitchTM 上面浸入助焊剂。 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。 进行第 2 次焊接时，应在开关回复到常温之后进行。 请使用比重为 0.81 以上的助焊剂（株式会社 田村製作所 EC-19S-8 同等品） 。 249
