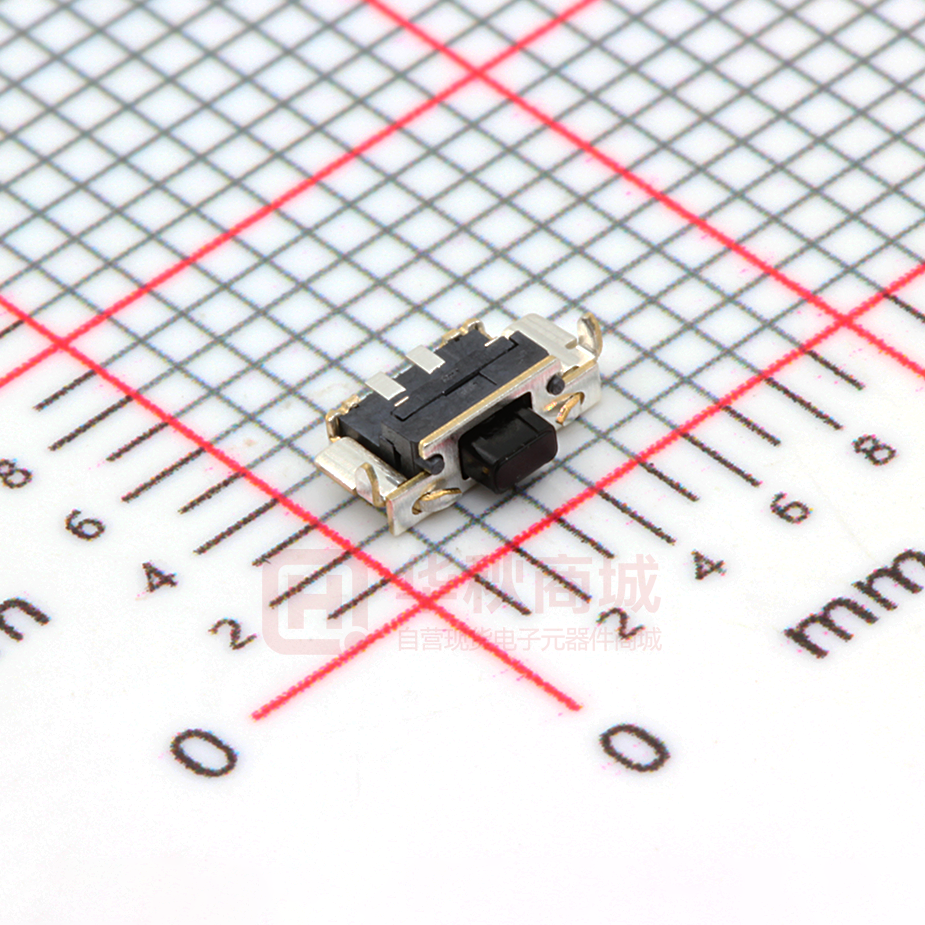

SKTGLBE010

2017/11/8 SKTG系列｜基本信息 3.5×3.2mm⼩型防尘型(表⾯贴装) SKTG系列 型 Surface mount 动作⼒ 1.6N 操作⽅向 Side push ⾏程 0.15mm 操作寿命 (5mA 5V DC) 200,000 cycles 初期接触电阻 500mΩ max. 保护結构 相当于IP67 系列 Sharp feeling type 使⽤温度范围 -40℃ to +90℃ 最⼤额定 50mA 12V DC 最⼩额定 10μA 1V DC 绝缘电阻 100MΩ min. 100V DC for 1min. 耐电压 250V AC 1min. 耐久性能 耐振性能 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3⽅向各2⼩时 耐环境性能 耐寒性能 -40℃ 96h 耐热性能 85℃ 96h 耐湿性能 60℃, 90 to 95%RH 96h ⽇本 5,500 出⼝ 5,500 电性能 最⼩订货单位(pcs.) 外形图 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKTG/SKTGLBE010.html 1/4 2017/11/8 SKTG系列｜基本信息 焊接处尺⼨图 电路图 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKTG/SKTGLBE010.html 2/4 2017/11/8 SKTG系列｜基本信息 包装规格 载带 梱包数(pcs.) 1卷 5,500 1箱/⽇本 55,000 1箱/出⼝包装 55,000 载带宽度(mm) 12 出⼝包装箱尺⼨(mm) 395×395×205 焊接条件 回流焊时 1. 加热⽅式 远红外线加热的上下加热⽅式。 2. 温度测量⽅式⽤ φ0.1〜φ0.2的CA(K)或CC(T)测量｡位置在焊连接部(铜箔⾯)测量｡固定⽅式采⽤耐热胶带｡ 3. 温度分布 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKTG/SKTGLBE010.html 3/4 2017/11/8 SKTG系列｜基本信息 (1) 上述条件,为印刷电路板的零部品表⾯的温度。根据电路板的材质,⼤⼩,厚度等,电路板温度和开关表⾯温度会有很⼤ 的不同,关于开关表⾯温度，也请在上述条件内使⽤。 (2) 根据贴⾯焊槽的种类,条件不同结果不同,请事先充分进⾏确认之后使⽤。 ⼿焊接时 项⽬ 条件 焊接温度 350℃ max. 连续焊接时间 3s max. 焊剂⽃容量 20W max. 1. 考虑清洗触摸开关时，请协商。 2. 请不要从触摸开关上⾯浸⼊助焊剂。 3. 请不要事前在开关端⼦及印刷电路板的零部件贴装⾯上涂助焊剂。 4. 进⾏第2次焊接时，应在开关回复到常温之后进⾏。 表⽰本系列共通的注释。 1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。 2. 关于载带品的试制数量，请以最⼩订货单位（1卷，1箱）的N倍订货。 3. 需要直径φ330mm 的卷盘时请向本公司营业部门咨询。 4. 保护結构 : 假设开关不⼯作⽽处于放置状态。假设达到规定的条件之后，不会出现对开关的ON-OFF 功能有⼤的影响的粉尘、 ⽔的侵⼊。 IP67(防尘性、耐⽔性) 是在开关单品状态时的保证值，因贴装状态、使⽤⽅式的不同，有可能⽆法保证其性能。 http://www.alps.com/prod/info/C/HTML/Tact/SurfaceMount/SKTG/SKTGLBE010.html 4/4
