2017/11/8
SPPW8系列|基本信息

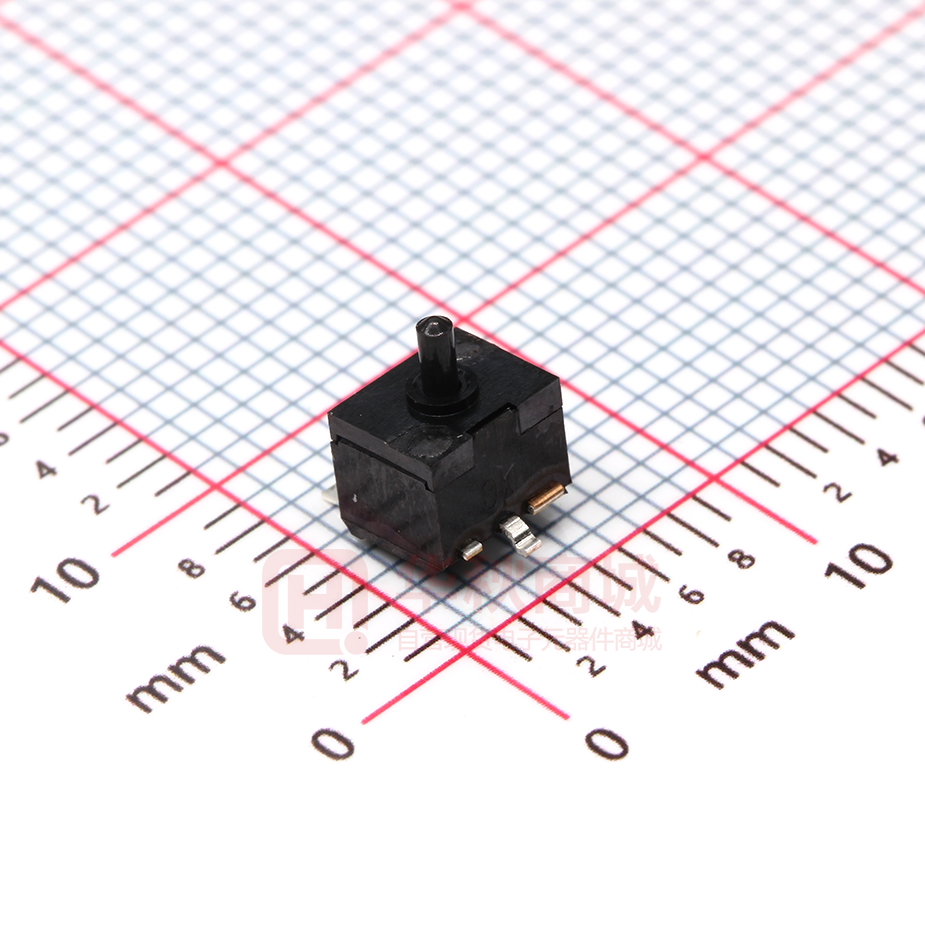

单向动作型 SPPW8系列
电路数
1
接点数
1
端⼦形状
For PC board (Reflow)
动作⼒
0.3N max.
滑动杆⾼度(mm)
6.55
ON位置(mm)
6.05
全⾏程位置(mm)
4.85
使⽤温度范围
-10℃ to +60℃
最⼤额定/最⼩额定(电阻负载)
0.1A 30V DC/100μA 3V DC
电性能
机械性能
耐久性能
耐环境性能
最⼩订货单位(pcs.)
接触电阻(初期/寿命
后)
1Ω max./2Ω max.
绝缘电阻
100MΩ min. 100V DC
耐电压
100V AC for 1 minute
端⼦强度
3N for 1 minute
操作部强度
10N
⽆负载寿命
100,000 cycles 2Ω max.
负载寿命(最⼤额定负
载)
100,000 cycles 2Ω max..
耐寒性能
-20℃ 96h
耐热性能
85℃ 96h
耐湿性能
40℃, 90 to 95%RH 96h
⽇本
1,000
出⼝
4,000
外形图
http://www.alps.com/prod/info/C/HTML/Switch/Detector/SPPW8/SPPW810201.html
1/4
2017/11/8
SPPW8系列|基本信息
焊接处尺⼨图
端⼦排列
http://www.alps.com/prod/info/C/HTML/Switch/Detector/SPPW8/SPPW810201.html
2/4
2017/11/8
SPPW8系列|基本信息
记号为切断端⼦。
电路图
包装规格
载带
梱包数(pcs.)
1卷
1,000
1箱/⽇本
2,000
1箱/出⼝包装
4,000
载带宽度(mm)
24
出⼝包装箱尺⼨(mm)
406×406×160
焊接条件
回流⽅式的参考举例
1. 加热⽅式
http://www.alps.com/prod/info/C/HTML/Switch/Detector/SPPW8/SPPW810201.html
3/4
2017/11/8
SPPW8系列|基本信息
远红外线加热的上下加热⽅式。
2. 温度测量⽅式⽤
φ0.1〜φ0.2的CA(K)或CC(T)进⾏测量。在焊接的连接部位置(铜箔⾯)测量,固定⽅式使⽤耐热载带。
3. 温度分布
A(℃)
3s max.
B(℃)
C(s)
D(℃)
E(℃)
F(s)
250
230
35
180
150
120
(1) 上述条件 , 为印刷电路板的零部品表⾯的温度。根据电路板的材质 , ⼤⼩ , 厚度等 , 电路板温度和开关表⾯温度会
有很⼤的不同 , 关于开关表⾯温度,也请在上述条件内使⽤。
(2) 根据贴⾯焊槽的种类 , 条件不同结果不同 , 请事先充分进⾏确认之后使⽤。
⼿⼯焊接⽅式的参考举例
焊接温度
350±5℃
焊接时间
3s max.
表⽰本系列共通的注释。
1. 本产品⽬录中产品的颜⾊,与实物的颜⾊有所差异。
2. 标准型的外形图全部表⽰带定位销型。
3. 请以最⼩订购单位的N(整数)倍来订货。
4. 还有上述产品⼀览以外的产品,需要时,请向本公司营业部门询问。
http://www.alps.com/prod/info/C/HTML/Switch/Detector/SPPW8/SPPW810201.html
4/4
