物料型号:

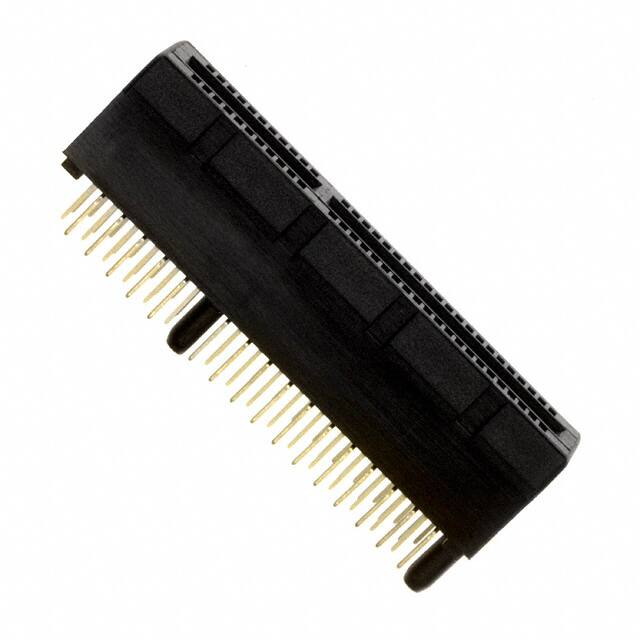

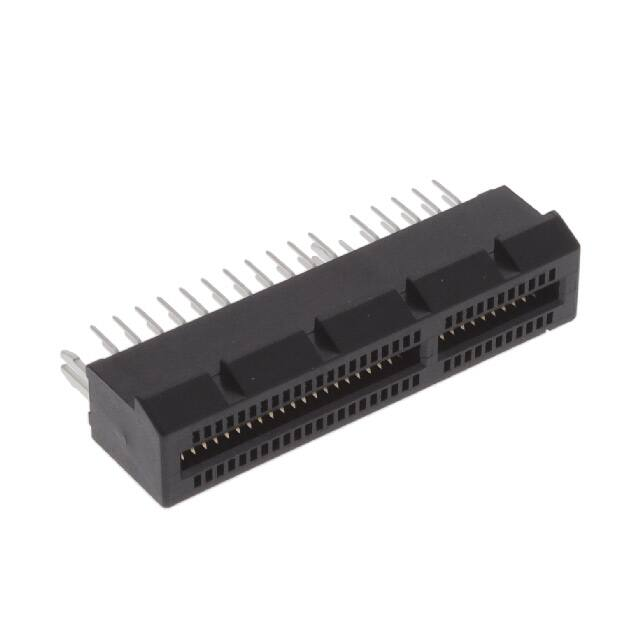

- 该文档列出了多种PCI Express®卡边连接器的型号,包括垂直卡边连接器、表面贴装卡边连接器、跨接卡边连接器和压接卡边连接器。型号包括10018783、10018784、10036767等。
器件简介:
- 这些1.0mm间距的垂直卡边连接器支持PCI Express®信号在桌面PC、工作站和服务器中的所有代际。设计支持2.5Gb/s (Gen1)、5.0Gb/s (Gen2)和8.0Gb/s (Gen3)的差分信号对。
引脚分配:
- 提供了不同链接宽度的连接器,包括x1、x4、x8或x16,以适应不同的带宽需求。
参数特性:
- 包括接触电阻、电流额定值、信号完整性等电气性能参数,以及耐久性、插入和移除力等机械性能参数。
功能详解:
- 连接器提供多种安装选项,如通孔焊接、压接、表面贴装或跨接安装。还提供了用于厚PCB的无焊接压接版本,以及为服务器提卡卡槽卡的更大垂直连接器。
应用信息:
- 目标市场包括数据、桌面PC、服务器、工作站和工业领域。还提到了符合PICMG 1.3规范的SHB Express™背板。
封装信息:
- 提供了不同厚度的主机PCB适用的连接器型号,以及RoHS合规的连接器版本。
