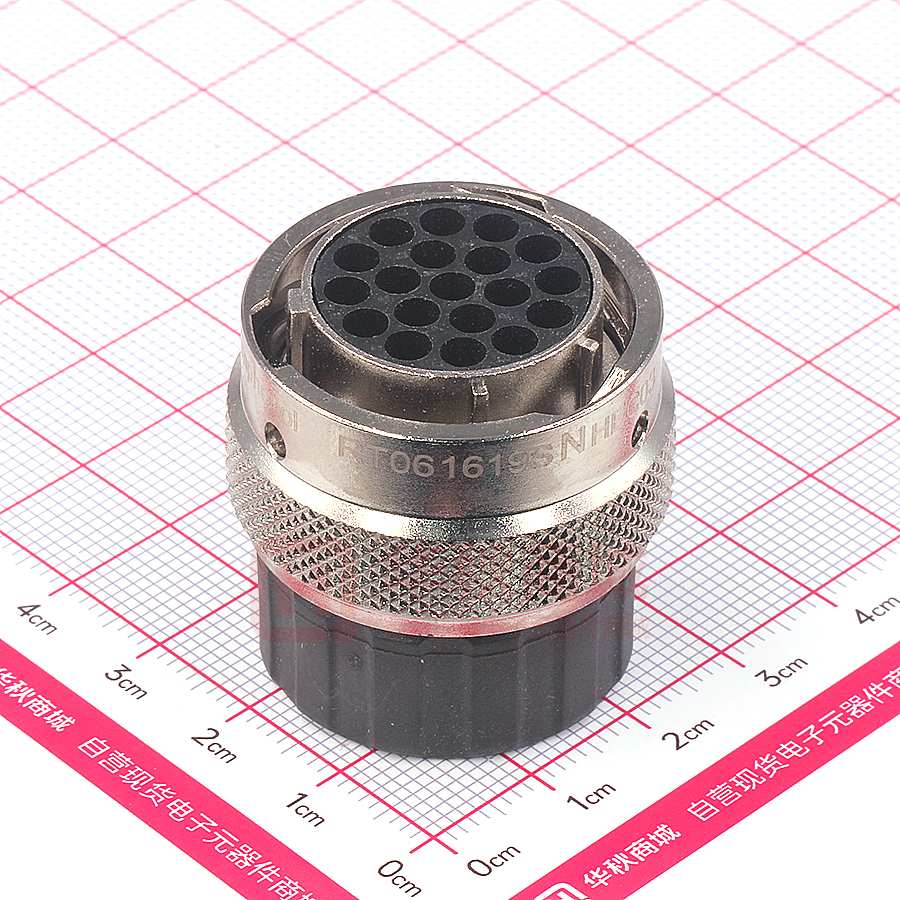

TITLE:ECO-MATE RM,PLUG, SIZE 16, 19POS, SOCKET, END CAP,REDUCED WIRE SEALS
MASTER KEYWAY
RT061619S*HECxR XX
Ø32.4
ECO
A
B
Ø30.0
C
D
C
D
N
RT061619SNHECR RT061619SNHEC03R 105
140
215
265
W
RT061619SWHECR RT061619SWHEC03R 30
140
215
265
X
RT061619SXHECR RT061619SXHEC03R 105
165
215
265
Y
RT061619SYHECR RT061619SYHEC03R 105
140
225°
265°
Z
RT061619SZHECR RT061619SZHEC03R 105
140
215
315
SH:
B
-40°C ~ 125°C
A3
1
OF:
DESCRIPTION
PART NUMBER
MATERIALS LIST
QUANTITY
UNLESS OTHERWISE SPECIFIED
1)
2)
1
2
3
All dimensions are in metric(mm).
Tolerances are as follows:
PL DEC ±0.30
Fractions ±1/64
PL DEC ±0.15
Angles ±1°
PL DEC ±0.08
3) Note reference =
Wire Range
14 - 24AWG
X
SIGNATURES
DRAWN:
CHECKED:
Oct-12-20
Oct-14-20
Tommy
Oct-16-20
Sine Systems - www.amphenol-sine.com
44724 Morley Drive
Clinton Township, MI 48036
ENGINEER:
APPROVAL:
MATERIAL SPECIFICATIONS:
CUSTOMER:
PROCESS SPECIFICATIONS:
Amphenol
DATE
Blink
Flan
ECO-MATE RM,PLUG,SIZE 16,19POS,
SOCKET, END CAP,REDUCED WIRE SEALS
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA SIZE
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
SCALE:
MANUFACTURING VARIATIONS.
B
NEXT ASS'Y:
ITEM
TYPE
C-
DWG NO:
REVISION
RT061619S*HECxR A3
SHEET
1
OF
1
1
∅1.2mm - ∅2.1mm
A
-40°C ~ 105°C
REV:
16#
Insulation Overall
Diameter(min-max)
PART NUMBER
KEY POS
RT061619S*HECxR
Contact Size
DWG NO:
NOTES:(UNLESS OTHERWISE SPECIFIED)
1. MATERIAL:
SHELL:ZINC ALLOY,NICKEL PLATED.
INSERT:THERMOPLASTIC,UL94 V-0.
END CAP:THERMOPLASTIC,UL94 V-0.
COUPLING NUT:AL ALLOY,NICKEL PLATED.
WAVE WASHER:STAINLESS STEEL.
PLASTIC BUSHING:THERMOPLASTIC,UL94 V-0.
O-RING:NBR/SILICONE RUBBER.
WIRE SEAL:SILICONE RUBBER.
2. SPECIFICATIONS:
2.1 RATED CURRENT:13A (MAX) .
2.2 RATED VOLTAGE:500V (AC/DC).
2.3 OPERATING TEMPERATURE:SEE CHART.
2.4 DIELECTRIC WITHSTANDING VOLTAGE:LESS THAN
2 MILLIAMPS CURRENT LEAKAGE@2000 VOLTS AC.
2.5 INSULATION RESISTANCE:5000 MEGOHMS MIN.
2.6 IP--CLASS:IP67.
2.7 MATING CYCLES DURABILITY:500 CYCLES(MIN).
2.8 RoHS COMPLIANT.
3. SUITABLE CONTACTS :16# CONTACTS.
4. ALL DIMENSIONS ARE FOR REFERENCE USE ONLY.
5. CONTACT SIZE AND REAR SEAL WIRE RANGE:
ecomate® RM/RSSM/Aquarius™ - Contact Size 16 Options
Crimp Contacts, Machined
Part Number
Male
Female
Crimp Contacts, Stamped & Formed
AWG
Wire Range (mm²)
Plating
Part Number
Male
Female
AWG
Wire Range
(mm²)
Plating
Gold Flash
MP14M23F
MS14M23F
14
2.0-2.5
Gold Flash
SP14M2F
SS14M2F
14
2.0-2.5
MP14M23G5
MS14M23G5
14
2.0-2.5
Gold 5µ”
SP14M2G5
SS14M2G5
14
2.0-2.5
Gold 5µ”
MP14M23G10
MS14M23G10
14
2.0-2.5
Gold 10µ”
SP14M2G10
SS14M2G10
14
2.0-2.5
Gold 10µ”
MP14M23G15
MS14M23G15
14
2.0-2.5
Gold 15µ”
SP14M2G15
SS14M2G15
14
2.0-2.5
Gold 15µ”
MP14M23G30
MS14M23G30
14
2.0-2.5
Gold 30µ”
SP14M2G30
SS14M2G30
14
2.0-2.5
Gold 30µ”
Gold Flash
MP16M23F
MS16M23F
18-16
0.75-1.5
Gold Flash
SP16M2F
SS16M2F
18-16
0.75-1.5
MP16M23G5
MS16M23G5
18-16
0.75-1.5
Gold 5µ”
SP16M2G5
SS16M2G5
18-16
0.75-1.5
Gold 5µ”
MP16M23G10
MS16M23G10
18-16
0.75-1.5
Gold 10µ”
SP16M2G10
SS16M2G10
18-16
0.75-1.5
Gold 10µ”
MP16M23G15
MS16M23G15
18-16
0.75-1.5
Gold 15µ”
SP16M2G15
SS16M2G15
18-16
0.75-1.5
Gold 15µ”
MP16M23G30
MS16M23G30
18-16
0.75-1.5
Gold 30µ”
SP16M2G30
SS16M2G30
18-16
0.75-1.5
Gold 30µ”
Gold Flash
MP20M23F
MS20M23F
22-20
0.34-0.50
Gold Flash
SP20M2F
SS20M2F
22-20
0.34-0.50
MP20M23G5
MS20M23G5
22-20
0.34-0.50
Gold 5µ”
SP20M2G5
SS20M2G5
22-20
0.34-0.50
Gold 5µ”
MP20M23G10
MS20M23G10
22-20
0.34-0.50
Gold 10µ”
SP20M2G10
SS20M2G10
22-20
0.34-0.50
Gold 10µ”
MP20M23G15
MS20M23G15
22-20
0.34-0.50
Gold 15µ”
SP20M2G15
SS20M2G15
22-20
0.34-0.50
Gold 15µ”
MP20M23G30
MS20M23G30
22-20
0.34-0.50
Gold 30µ”
SP20M2G30
SS20M2G30
22-20
0.34-0.50
Gold 30µ”
Gold Flash
MP24M23F
MS24M23F
26-24
0.14-0.25
Gold Flash
SP24M2F
SS24M2F
26-24
0.14-0.25
MP24M23G5
MS24M23G5
26-24
0.14-0.25
Gold 5µ”
SP24M2G5
SS24M2G5
26-24
0.14-0.25
Gold 5µ”
MP24M23G10
MS24M23G10
26-24
0.14-0.25
Gold 10µ”
SP24M2G10
SS24M2G10
26-24
0.14-0.25
Gold 10µ”
MP24M23G15
MS24M23G15
26-24
0.14-0.25
Gold 15µ”
SP24M2G15
SS24M2G15
26-24
0.14-0.25
Gold 15µ”
MP24M23G30
MS24M23G30
26-24
0.14-.025
Gold 30µ”
SP24M2G30
SS24M2G30
26-24
0.14-0.25
Gold 30µ”
Tooling, Machined
Part Number
QXRT16
Description
Tooling, Stamped & Formed
Part Number
Contact Extraction Tool, #16 (Ø 1.6) Contact
QXRT16
Description
Contact Extraction Tool, #16 (Ø 1.6) Contact
MFX-3959
Hand Crimp Tool for Machined Contacts
MFX-3954
Hand Tool, Stamped & Formed Contact, Size 16, 20-14AWG
MFX-3960
Pneumatic Crimp Tool for Machined Contact
MFX-3957
Crimp Die, Stamped & Formed Contact
Plating Options, All
Symbol
Misc Tooling, All
Plating
Part Number
Description
T
Tin Plated (for Stamped & Formed Contacts)
CA-4020-59
Sealing Plug, Size 16 & 20
S
Silver Plated 5Um (for Machined Contacts)
F
Gold Plated
G5
Gold Plated (Thickness 5µ”)
G10
Gold Plated (Thickness 10µ”)
Machined
Stamped & Formed
G15
Gold Plated (Thickness 15µ”)
Bulk Package, 500 Pieces
Reel, 3000 Pieces
G30
Gold Plated (Thickness 30µ”)
Standard Quantity Order Options
