BL1585B
具有失效保护功能(Fail-Safe)、低功耗、限摆率的
RS-485 收发器
产品概述
BL1585B是一款5V供电、半双工的RS-485收发器,芯片内部包含一路驱动器和一路接收器。
BL1585B使用限摆率驱动器,能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射,并实
现高达500kbps的无差错数据传输。BL1585B内置失效保护电路,保证接收器输入端在开路或短路时,
接收器的输出端处于逻辑高电平状态。
BL1585B接收器输入阻抗为1/8单位负载,允许多达256个收发器挂接在总线上,实现半双工通信。
BL1585B I/O引脚具有±15kV IEC 61000-4-2接触放电保护能力。
产品特性
+5V工作电压
内置失效保护电路
高达500kbps的传输速率
允许多达256个收发器挂接在总线上
具有±15kV IEC 61000-4-2接触放电保护能力

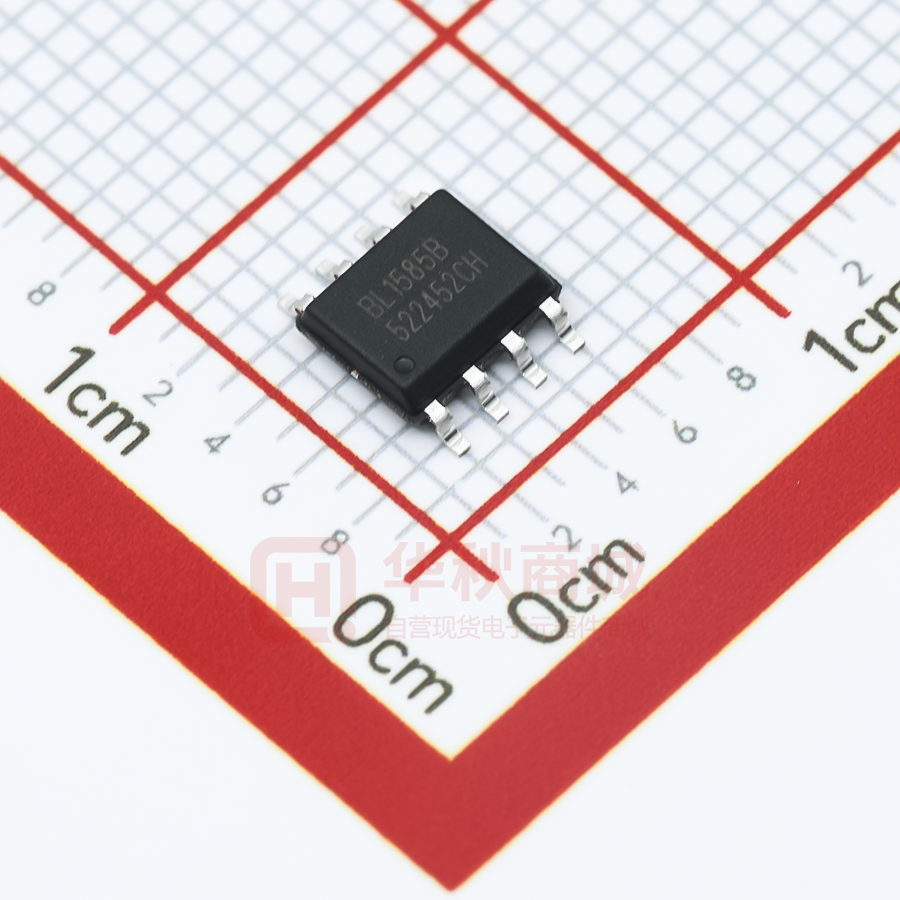

SOP8封装
方框图
应用领域
智能电表
工业控制
安防监控
www.belling.com.cn
Page- 1 -
V1.1
BL1585B
管脚定义
序号
名称
功
能
1
RO
接收器输出
2
/RE
接收器输出使能。当/RE 为低电平时 RO 输出有效;当/RE
为高电平时 RO 为高阻态
3
DE
驱动器输出使能。DE 为高电平时驱动器输出有效,DE 为低
电平时输出为高阻态
4
DI
驱动器输入
5
GND
6
A
接收器同相输入和驱动器同相输出
7
B
接收器反相输入和驱动器反相输出
8
VCC
接地
电源
驱动器真值表
输入
输出
/RE
DE
DI
A
B
X
1
1
1
0
X
1
0
0
1
0
0
X
High-Z
High-Z
1
0
X
Shutdown(High-Z)
接收器增值表
输入
输出
/RE
DE
A-B
RO
0
X
>-50mV
1
0
X
