BL3085

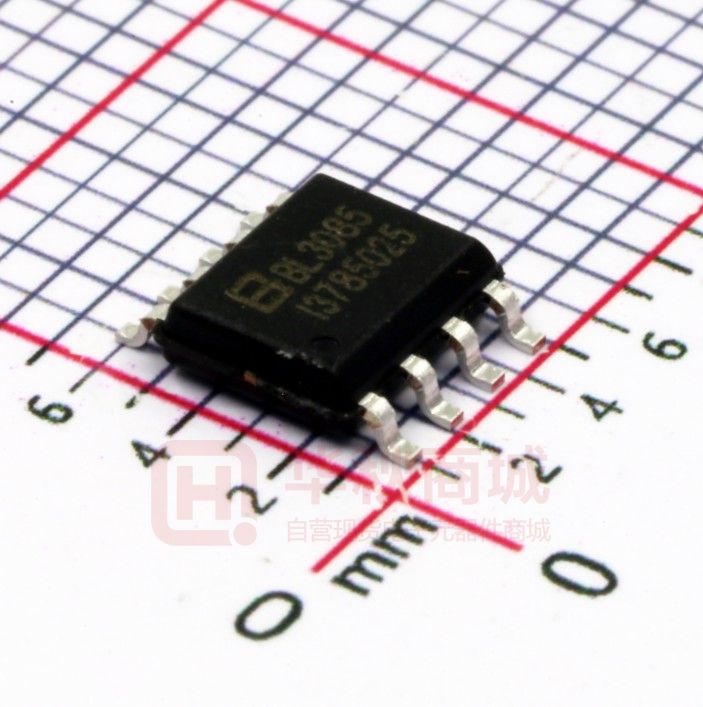

BL3085 具有失效保护功能(Fail-Safe)、低功耗、限摆率的 RS-485 收发器 产品概述 BL3085是一款5V供电、半双工的RS-485收发器，芯片内部包含一路驱动器和一路接收器。 BL3085使用限摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射，并实现 高达500kbps的无差错数据传输。BL3085内置失效保护电路，保证接收器输入端在开路或短路时，接 收器的输出端处于逻辑高电平状态。 BL3085接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上，实现半双工通信。 BL3085 I/O引脚具有±18kV IEC 61000-4-2接触放电保护能力。 产品特性  +5V工作电压  内置失效保护电路  高达500kbps的传输速率  允许多达256个收发器挂接在总线上  具有±18kV IEC 61000-4-2接触放电保护能力  SOP8封装 方框图 应用领域  智能电表  工业控制  安防监控 www.belling.com.cn Page- 1 - V1.0 BL3085 订货信息 丝印信息 型号 封装 丝印 BL3085 SOP8 BL3085 I37SSSSS 其中“SSSSS”代表卡号的 4~8 位 管脚定义 序号 名称 功 能 1 RO 接收器输出 2 /RE 接收器输出使能。当/RE 为低电平时 RO 输出有效；当/RE 为高电平时 RO 为高阻态 3 DE 驱动器输出使能。DE 为高电平时驱动器输出有效，DE 为低 电平时输出为高阻态 4 DI 驱动器输入 5 GND 6 A 接收器同相输入和驱动器同相输出 7 B 接收器反相输入和驱动器反相输出 8 VCC 接地 电源 驱动器真值表 输入 输出 /RE DE DI A B X 1 1 1 0 X 1 0 0 1 0 0 X High-Z High-Z 1 0 X www.belling.com.cn Shutdown（High-Z） Page2 V1.0 BL3085 接收器增值表 输入 输出 /RE DE A-B RO 0 X >-50mV 1 0 X
