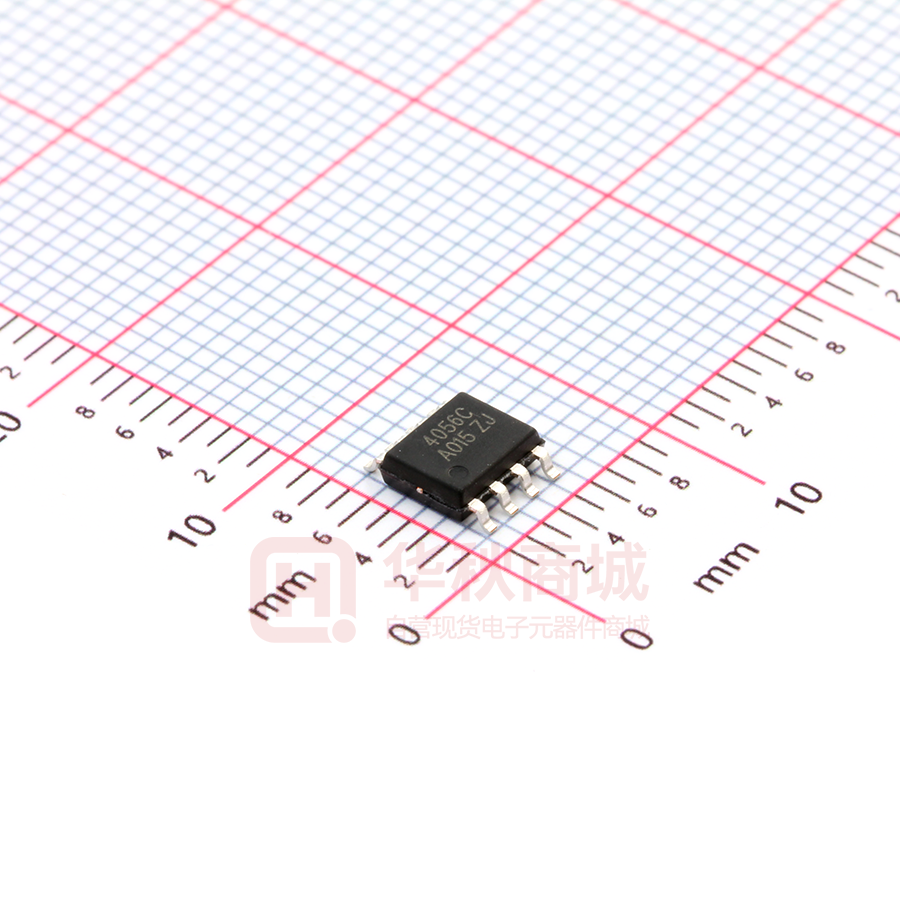

BL4056C-42ES

BL4056C 具有反接保护功能 1A 线性锂电池充电芯片 特点                概述 锂电池正负极反接保护 Vcc 输入端反接保护 电源自适应 高达 1000mA 的可编程充电电流 恒定电流/恒定电压 温度自适应可实现充电速率最大化 精度达到±1%的预设充电电压 自动再充电 充电状态双输出、无电池和故障状态 显示 C/10 充电终止 待机模式下的供电电流为 70uA 2.9V涓流充电 软启动限制了浪涌电流 电池温度监测功能 采用 8 引脚 ESOP 封装 BL4056C 是一款完整的单节锂离子 电池采用恒定电流/恒定电压线性充电器， 带电池正负极反接保护、输入电源 5V 正 负极反接保护。其底部带有散热片的 ESOP8 封装与较少的外部元件数目使得 BL4056C 成为便携式应用的理想选择。 BL4056C 可以适合 USB 电源和适配器电 源工作。采用了内部 PMOSFET 架构，加 防倒充电路，不需要外部隔离二极管。热 反馈可对充电电流进行自适应调节，以便 在大功率操作或高环境温度条件下对芯片 温度加以限制。充满截止电压可分为两档： 4.2 V，4.35V。而充电电流可通过一个电 阻器进行外部设置。当充电电流在达到最 终浮充电压之后降至设定值 1/10 时， BL4056C 将自动终止充电循环。 当输入电压掉电后，BL4056C 自动进 入一个低电流状态，将电池漏电流降至 0.2uA 以下。BL4056C 的其他特点包括电 源自适应、电池温度检测、欠压闭锁、自 动再充电和两个用于指示充电、结束的 LED 状态引脚。 应用    移动电话、PAD 数码相机、电子词典 GPS便携式设备、各种充电器 绝对最大额定值    输入电源电压（VCC）：-6.5V~9V PROG：-0.3V~VCC+0.3V BAT：-4.35V~7V  CHRG ：-0.3V~10V  STDBY ：-0.3V~10V          TEMP：-0.3V~10V CE：-6.5V~10V BAT短路持续时间：连续 BAT引脚电流：1200mA PROG引脚电流：1200uA 最大结温：145℃ 工作环境温度范围：-40℃~85℃ 贮存温度范围：-65℃~125℃ 引脚温度（焊接时间10秒） ：260℃ www.belling.com.cn 典型应用 1000mA 单节锂离子电池充电器 1 V1.0 BL4056C 典型电路 引脚功能 ESOP8 引脚名称 引脚功能 1 TEMP 2 PROG 3 GND 4 VCC 5 BAT 6 STDBY 电池温度检测输入端 恒流充电电流设置和充电电流监测端 地线 输入电压正输入端 电池连接端 电池充电完成指示端 7 CHRG 充电中状态指示端 8 CE 芯片使能输入端 封装/订购信息 订单型号 BAT 电压（V） 封装形式 包装/数量 BL4056C-42ES 4.2 ESOP8 盘装/2500pcs BL4056C-435ES 4.35 ESOP8 盘装/2500pcs www.belling.com.cn 2 V1.0 BL4056C 电特性 凡标注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V，除非特别注明。 符号 参数 VCC 输入电源电压 ICC 输入电源电流 条件 最小值 典型值 最大值 ● 4.2 单位 5 9.0 V 充电模式，RPROG=1.1K ● 150 500 μA 待机模式（充电终止） ● 70 120 μA 停机模式（RPROG 未连， ● 70 120 μA 4.306 4.35 4.394 V 4.158 4.2 4.242 V VCC
