BL55080

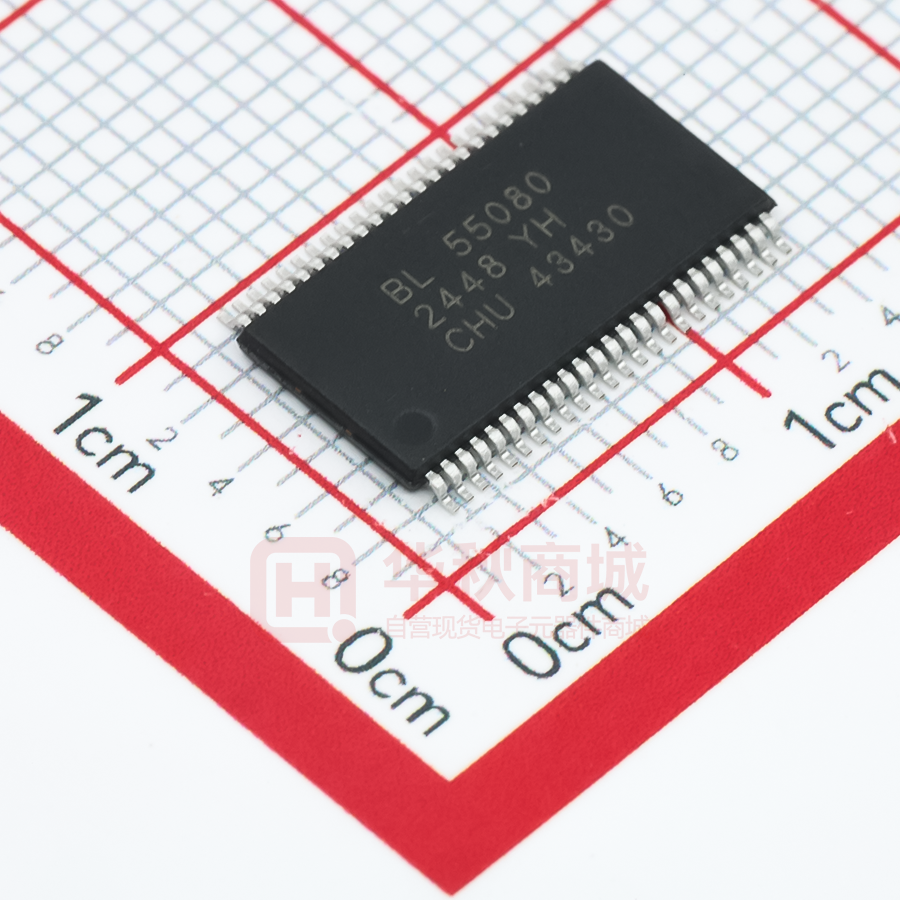

BL55080 通用 LCD 驱动与控制电路 BL55080 BL55080 是一款通用型液晶控制和驱动单芯片,具有 8 背极和 35 段 极共 280 位元的输出能力，适用于常用低占空比的字符/图形式液晶屏 幕，BL55080 具有兼容多数微机系统的双向二线式串行总线通讯接口 (I2C)。 特点             液晶驱动输出：Common 输出 8 线，Segment 输出 35 线 内置显示寄存器 35*8=280bit 2 线串行接口（SCL,SDA） 内置震荡电路 内置液晶驱动电源电路 1/4 Bias 1/8 Duty 内置 Buffer AMP 不需要外部元件 低功耗设计 内置 EVR（Electrical volume register）功能 VDD 电压范围 2.5V~5.5V VLCD 电压范围 2.5V~5.5V 高抗 EMC 性能 TSSOP48，LQFP48，LQFP52 封装 应用领域     电表、水表、汽表、电话、传真机 玩具 手持仪表 闹钟 管脚说明 编号 名称 定义 TSSOP48 LQFP52 LQFP48 48 20 18 SDA 二线串行总线数据信号 47 19 17 SCL 二线串行总线时钟信号 1 21 19 Vdd 电源正级 2 22 20 Vlcd 液晶工作低电位电压 3 23 21 Vss 电源负极 SEG0-34 Segment 驱动输出 COM0-7 COM 驱动输出 NC Not connected 4-24 3-11 3-16 33-46 14-18 22-42 24-27 29-52 25-32 2,46-52 1-2 43-48 1,12,13,28 表1 http://www.belling.com.cn - Page 1 of 11 - Ver1.1 BL55080 管脚排列 TSSOP48 LQFP52 LQFP48 图1 功能框图 图1 http://www.belling.com.cn - Page 2 of 11 - Ver1.1 BL55080 BL55080 框图 COM0~7 VLCD SEG0~34 LCD 电压产生器 LCD BIAS 选择器 COM驱动 SEG驱动 计数器 显示寄存器 内置振荡器 命令字寄存器 VSS 命令字译码器 I2C接口 POR IF 滤波器 SDA SCL 图2 功能描述 1.功能电路 BL55080 内部集成了 LCD 驱动器所必需的所有功能电路。这些电路包括：LCD 偏 置电压发生器、LCD 电压选择器、内部时钟(OSC =25.6KHz)、显示寄存器、段/背极输 出电路、I2C 串行接口、上电复位电路和显示控制电路。 2.显示驱动原理: BL55080 有 35 个段输出 SEG0--SEG34 和 8 个背极输出 COM0—COM7,它们和 LCD 直接相连,当少于 35 个段输出应用时,不用的段可空出。BL55080 采用 1/8 背极输出 1/4 偏置电压显示方式。 http://www.belling.com.cn - Page 3 of 11 - Ver1.1 BL55080 显示内容和寄存器地址之间的关系可见下表： 表2 当要显示的数据传送给 BL55080 后, BL55080 将接收到的字节数据填充在显示寄存 器中。图 2 示出了 1/4 偏置电压驱动方式下 7 段显示器的显示填充顺序。 图3 3.二线-串行通信总线协议 二 线 - 串 行 通 信 总 线 如 图 4 。 发 送 第 一 个 起 始 条 件 后 ， 紧 接 着 发 送 BL55080 地 址 （01111100） ，然后发送指令和显示数据，指令字节中的最高位“C”用以标明是否是最 后一个指令字节，当C=“1”时表示后面的字节仍是指令字节；当C=“0”时则表明该字 节为最后一个指令字节。最后一个指令字节之后为一系列显示数据字节（DISPLAY DATA） ， 这些显示数据存放在显示寄存器中，由数据指针和子地址计数器指示的地址上。数据指 针和子地址计数器可自动变更，数据直接装载到BL55080上，A是每个字节之后的应答位， 在主控器发送完最后一个字节后产生一个终止条件P。 http://www.belling.com.cn - Page 4 of 11 - Ver1.1 BL55080 图4 4.BL55080 的控制命令 BL55080 共有 5 个控制命令字。命令和数据都是以字节的形式发送到 BL55080,它们 的区别在于传送字节的最高位 C,当 C=1 时表示其后传送的字节仍是命令;C=0 表示其后 传送的字节是最后一个命令,接下来传送的是一系列数据。下面列出了 BL55080 的 5 个 命令字: 表3 ADSET Bit7 Bit6 Value C 0 default C 0 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 0 0 Addr[5:0] 0 0 0 0 地址寄存器设置， 该寄存器用于写数据前设置数据的起始地址，或者读数据 /command 前设置读取数据 /command 的地址。 读写数据地址范围为 00~22H，超出部分均设为 00H； 读 command 时地址可以设置为 23H/24H。 EVRSET Bit7 Bit6 Bit5 Value C 1 0 default C 1 0 Bit4 Bit3 Bit2 Bit1 Bit0 0 0 EVR[4:0] 0 0 0 模拟 EVR(electrical volume register) 设置可以控制显示的对比度，驱动电路的最高电压 V0 和外部供电电压 VLCD 的关系如下表所示： http://www.belling.com.cn - Page 5 of 11 - Ver1.1 BL55080 表4 DISCTL Bit7 Bit6 Bit5 Bit4 Value C 1 1 0 default C 1 1 0 Bit3 Bit2 Bit1 Fr[1:0] 0 0 Bit0 Sr[1:0] 1 0 显示控制 [3:2]: frame frequency control (FR) 00 - 80Hz (default) 01 - 69.565Hz 10 - 64Hz 11 - 50Hz [1:0]: power save mode control (SR) 00 – power save mode 1 http://www.belling.com.cn - Page 6 of 11 - Ver1.1 BL55080 01 – power save mode 2 10 – normal mode (default) 11 – hight power mode ICSET Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Value C 1 1 1 0 Mode softrst dison default C 1 1 1 0 1 0 0 芯片设置 [2]：LCD drive mode 0 - line inversion mode 1 - frame inversion mode; (default) [1]：software reset 0 – no operation (default) 1 – software reset [0]：display on/off control 0 – display off (default) 1 – display on APCTL Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Value C 1 1 1 1 0 Apon Apoff Default C 1 1 1 1 0 0 0 全亮全暗控制，该寄存器只有在 display on 时才起作用； [1]：all pixel ON control 0 – normal (default) 1 – all pixel on [0]：all pixel OFF control 0 – normal (default) 1 – all pixel off 当 apon 和 apoff 都为 1 时，则显示全暗，即 apoff 的优先级高于 apon。 http://www.belling.com.cn - Page 7 of 11 - Ver1.1 BL55080 5.BL55080 的工作流程 表5 电参数 (VDD=2.5V~5.5V，VLCD=2.5V~5.5V，VSS=0，Ta=-40~85oC) 55080 spec 符号 参数 测试条件 min typ max 单位 VDD 工作电 压 2.5 5.5 V VLCD 液晶工 作电压 2.5 5.5 V IST 睡眠电 流 关闭显示，关闭内部振荡器 0.5 μA IDD 工作电 流 VDD=3.3V,VLCD=5V,T=25℃,Power save mode1， FR=80Hz,1/4bias，Frame inverse 2 5 μA ILCD 液晶工 作电流 VDD=3.3V,VLCD=5V,T=25℃,Power save mode1， FR=80Hz,1/4bias，Frame inverse 6 10 μA FCLK 帧频 VDD=3.3V,FR=80Hz 80 110 Hz 60 表6 http://www.belling.com.cn - Page 8 of 11 - Ver1.1 BL55080 典型应用 图5 应用注意事项 1、上电时，VDD 和 VLCD 需要同时上电，或者 VDD 先上电，VLCD 后上电；VLCD 先于 VDD 上电是不允许的。上电时，VDD 的上升时间必须大于 1mS。 2、掉电时，VDD 和 VLCD 需要同时掉电，或者 VLCD 先掉电，VDD 后掉电；VDD 先 于 VLCD 掉电是不允许的。 3、VLCD 连接的电压决定屏幕对比度，当 VLCD=5V 时，V0 下限是 2.4V（EVR=31）， 如客户对屏的对比度无特殊需求，VLCD 可与 VDD 直接连接。如客户需要屏暗 （模糊）一点，即 V0 要求低于 2.4V，此时 VLCD 与 VDD 之间则需要接分压电 阻，具体阻值可根据实际情况调节。 http://www.belling.com.cn - Page 9 of 11 - Ver1.1 BL55080 封装尺寸 TSSOP48 http://www.belling.com.cn - Page 10 of 11 - Ver1.1 BL55080 LQFP48 LQFP52 http://www.belling.com.cn - Page 11 of 11 - Ver1.1
