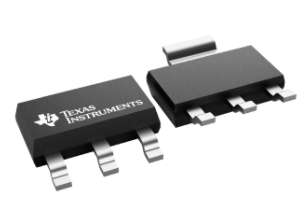

LM1117MPX-3.3

LM1117 ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 LM1117 800mA 低压降线性稳压器 1 特性 • • • • • • • • 如需了解更新的直接替代器件，请参阅 TLV1117 提供 1.8V、2.5V、3.3V、5V 和可调节电压版本 节省空间的 SOT-223 和 WSON 封装 电流限制和热保护 输出电流：800mA 线路调节：0.2%（最大值） 负载调节：0.4%（最大值） 温度范围： – LM1117：0°C 至 125°C – LM1117I：−40°C 至 125°C 2 应用 • • • • • 交流驱动器功率级模块 商用网络和服务器 PSU 工业交流/直流电源 超声波扫描仪 伺服驱动器控制模块 3 说明 LM1117 是一款在 800mA 负载电流下具有 1.2V 压降 的低压降稳压器。 LM1117 提供可调节电压版本，只需两个外部电阻即可 将输出电压设置为 1.25V 至 13.8V。此外，该器件还 提供五种固定电压：1.8V、2.5V、3.3V 和 5V。 LM1117 具有电流限制和热关断功能。该器件的电路中 包括一个齐纳微调带隙基准，用于确保输出电压精度在 ±1% 以内。 为了改善瞬态响应和稳定性，输出端需要一个容值至少 为 10µF 的钽电容器。 器件信息(1) 器件型号 LM1117、 LM1117I (1) 封装 封装尺寸（标称值） SOT-223 (4) 6.50mm × 3.50mm TO-220 (3) 14.986mm × 10.16mm TO-252 (3) 6.58mm x 6.10mm WSON (8) 4.00mm × 4.00mm TO-263 (3) 10.18mm × 8.41mm 如需了解所有可用封装，请参阅数据表末尾的可订购产品附 录。 可调节输出稳压器 本文档旨在为方便起见，提供有关 TI 产品中文版本的信息，以确认产品的概要。有关适用的官方英文版本的最新信息，请访问 www.ti.com，其内容始终优先。TI 不保证翻译的准确性和有效性。在实际设计之前，请务必参考最新版本的英文版本。 English Data Sheet: SNOS412 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 内容 1 特性................................................................................... 1 2 应用................................................................................... 1 3 说明................................................................................... 1 4 修订历史记录..................................................................... 2 5 器件比较表.........................................................................3 6 引脚配置和功能................................................................. 3 7 规格................................................................................... 4 7.1 绝对最大额定值...........................................................4 7.2 ESD 等级.................................................................... 4 7.3 建议运行条件.............................................................. 4 7.4 热性能信息.................................................................. 4 7.5 LM1117 电气特性........................................................ 4 7.6 LM1117I 电气特性....................................................... 7 7.7 典型特性......................................................................9 8 详细说明.......................................................................... 11 8.1 概述........................................................................... 11 8.2 功能方框图................................................................ 11 8.3 特性说明....................................................................11 8.4 器件功能模式............................................................ 13 9 应用和实现.......................................................................14 9.1 应用信息....................................................................14 9.2 典型应用....................................................................14 9.3 系统示例....................................................................16 10 电源相关建议................................................................. 17 11 布局................................................................................18 11.1 布局指南..................................................................18 11.2 布局示例..................................................................22 12 器件和文档支持............................................................. 23 12.1 文档支持..................................................................23 12.2 接收文档更新通知................................................... 23 12.3 支持资源..................................................................23 12.4 商标.........................................................................23 12.5 Electrostatic Discharge Caution..............................23 12.6 术语表..................................................................... 23 13 机械、封装和可订购信息............................................... 23 4 修订历史记录 注：以前版本的页码可能与当前版本的页码不同 Changes from Revision O (June 2020) to Revision P (July 2022) Page • 更新了整个文档中的表格、图和交叉参考的编号格式......................................................................................... 1 Changes from Revision N (January 2016) to Revision O (June 2020) • • • • 2 Page 添加了备选器件特性要点.................................................................................................................................... 1 更改了应用部分...................................................................................................................................................1 添加了器件比较表 .............................................................................................................................................. 3 添加了相关文档部分......................................................................................................................................... 23 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 5 器件比较表 IOUT LM1117 参数 TLV1117 单位 输入电压范围（最大值） 15 15 V 负载调节精度 1.6 1.6 % 800mA PSRR (120Hz) 75 75 dB 建议工作温度 0 – 125 -40 – 125 °C SOT-223 TJA 61.6 104.3 °C/W TO-220 TJA 23.8 30.1 °C/W TO-252 TJA 45.1 50.9 °C/W TO-263 TJA 41.3 27.5 °C/W WSON-8 TJA 39.3 38.3 °C/W 6 引脚配置和功能 图 6-2. 3 引脚 TO-220 NDE 封装 （顶视图） 图 6-1. 4 引脚 SOT DCY 封装 （顶视图） 图 6-3. 3 引脚 TO-263 KTT 封装 （顶视图） ADJ/GND 1 VIN 2 图 6-4. 3 引脚 TO-252 NDP 封装 （顶视图） 8 NOT CONNECTED 7 VOUT VOUT VIN 3 6 VOUT VIN 4 5 VOUT 使用 WSON 封装时，引脚 2、3 和 4 必须连接在一起，引脚 5、6 和 7 必须连接在一起。 图 6-5. 8 引脚 WSON NGN 封装 （顶视图） 表 6-1. 引脚功能 引脚 I/O 说明 TO-252 WSON SOT-223 TO-263 TO-220 ADJ/GND 1 1 1 1 1 — VIN 3 2、3、 4 3 3 3 I 稳压器的输入电压引脚 2、TAB 5、6、 7、TAB 2、4 2、TAB 2、TAB O 稳压器的输出电压引脚 名称 VOUT 可调节输出版本的调节引脚。固定输出版本的接地引脚。 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 3 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 7 规格 7.1 绝对最大额定值 在自然通风条件下的工作温度范围内测得（除非另有说明）(1) 最小值 最大值 单位 20 V 150 °C 150 °C 最大输入电压（VIN 至 GND） 功耗(2) 受内部限制 结温 (TJ)(2) -65 贮存温度，Tstg (1) (2) 超出绝对最大额定值下所列的值的应力可能会对器件造成永久损坏。这些列出的值仅仅是压力额定值，这并不表示器件在这些条件下以 及在建议运行条件 以外的任何其他条件下能够正常运行。长时间处于绝对最大额定条件下可能会影响器件的可靠性。 最大功耗是与 TJ(max)、RθJA 和 TA 相关的函数。任何环境温度下的最大允许功耗为 PD = (TJ(max)–TA)/RθJA。所有数字均适用于直接焊 接到 PCB 的封装。 7.2 ESD 等级 V(ESD） (1) 人体放电模型 (HBM)，符合 ANSI/ESDA/JEDEC JS-001 静电放电 标准(1) 值 单位 ±2000 V JEDEC 文件 JEP155 指出：500V HBM 可实现在标准 ESD 控制流程下安全生产。列为 ±2000V 的引脚实际上可能具有更高的性能。 7.3 建议运行条件 在自然通风条件下的工作温度范围内测得（除非另有说明） 最小值 最大值 输入电压（VIN 至 GND） 结温 (TJ)(1) (1) 单位 15 V °C LM1117 0 125 LM1117I −40 125 最大功耗是与 TJ(max)、RθJA 和 TA 相关的函数。任何环境温度下的最大允许功耗为 PD = (TJ(max)–TA)/RθJA。所有数字均适用于直接焊 接到 PCB 的封装。 7.4 热性能信息 LM1117、LM1117I 热指标(1) DCY (SOT-223) NDE (TO-220) NDP (TO-252) NGN (WSON) KTT (TO-263) 4 个引脚 3 个引脚 3 个引脚 8 个引脚 3 个引脚 单位 RθJA 结至环境热阻 61.6 23.8 45.1 39.3 41.3 °C/W RθJC(top) 结至外壳（顶部）热阻 42.5 16.6 52.1 31.4 44.1 °C/W RθJB 结至电路板热阻 10.4 5.3 29.8 16.5 24.2 °C/W ψJT 结至顶部特征参数 2.9 3.1 4.5 0.3 10.9 °C/W ψJB 结至电路板特征参数 10.3 5.3 29.4 16.7 23.2 °C/W RθJC(bot) 结至外壳（底部）热阻 — 1.5 1.3 5.6 1.3 °C/W 单位 (1) 有关新旧热指标的更多信息，请参阅半导体和 IC 封装热指标 应用报告。 7.5 LM1117 电气特性 除非另有说明，否则 TJ = 25°C 参数 测试条件 LM1117-ADJ IOUT = 10mA，VIN – VOUT = 2V，TJ = 25°C VREF 4 基准电压 LM1117-ADJ 10mA ≤ IOUT ≤ 800mA，1.4V ≤ VIN – VOUT ≤ 10V 最小值(1) 典型值(2) 最大值(1) 1.238 1.25 1.262 TJ = 25°C 在 0°C 至 125°C 的结温范围内测得 Submit Document Feedback V 1.25 1.225 1.27 Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 除非另有说明，否则 TJ = 25°C 参数 测试条件 LM1117-1.8 IOUT = 10mA，VIN = 3.8V，TJ = 25°C LM1117-1.8 TJ = 25°C 0 ≤ IOUT ≤ 800mA，3.2V ≤ VIN 在 0°C 至 125°C 的结温范围内测得 ≤ 10V LM1117-2.5 IOUT = 10mA，VIN = 4.5V，TJ = 25°C VOUT 输出电压 LM1117-2.5 TJ = 25°C 0 ≤ IOUT ≤ 800mA，3.9V ≤ VIN 在 0°C 至 125°C 的结温范围内测得 ≤ 10V LM1117-3.3 IOUT = 10mA，VIN = 5V，TJ = 25°C LM1117-3.3 0 ≤ IOUT ≤ 800mA，4.75V ≤ VIN ≤ 10V 在 0°C 至 125°C 的结温范围内测得 LM1117-5.0 TJ = 25°C 0 ≤ IOUT ≤ 800mA，6.5V ≤ VIN 在 0°C 至 125°C 的结温范围内测得 ≤ 12V ΔVOUT ΔVOUT 线路调节(3) 负载调节(3) 压降电压(4) 1.782 1.8 1.818 1.746 2.475 1.854 2.5 2.45 2.55 3.3 3.235 4.95 5 4.9 0.2% 1 6 6 TJ = 25°C 6 在 0°C 至 125°C 的结温范围内测得 TJ = 25°C LM1117-5.0 IOUT = 0mA，6.5V ≤ VIN ≤ 15V 在 0°C 至 125°C 的结温范围内测得 1 LM1117-ADJ TJ = 25°C VIN – VOUT = 3V，10 ≤ IOUT ≤ 在 0°C 至 125°C 的结温范围内测得 800mA 0.2% TJ = 25°C LM1117-5.0 VIN = 6.5V，0 ≤ IOUT ≤ 800mA TJ = 25°C 10 1 10 在 0°C 至 125°C 的结温范围内测得 1 10 在 0°C 至 125°C 的结温范围内测得 10 1 15 在 0°C 至 125°C 的结温范围内测得 1.1 1.2 在 0°C 至 125°C 的结温范围内测得 TJ = 25°C 1.15 1.25 在 0°C 至 125°C 的结温范围内测得 TJ = 25°C 1.2 1.3 在 0°C 至 125°C 的结温范围内测得 VIN – VOUT = 5V，TJ = 25°C 最小负载电流(5) LM1117-ADJ VIN = 15V 800 TJ = 25°C 在 0°C 至 125°C 的结温范围内测得 mV mV mV mV mV 1 TJ = 25°C 电流限值 mV 0.4% 在 0°C 至 125°C 的结温范围内测得 IOUT = 500mA V 0.035% LM1117-3.3 IOUT = 0mA，4.75V ≤ VIN ≤ 15V LM1117-3.3 VIN = 4.75V，0 ≤ IOUT ≤ 800mA 5.05 5.1 1 TJ = 25°C V 5 TJ = 25°C LM1117-2.5 IOUT = 0mA，3.9V ≤ VIN ≤ 10V 在 0°C 至 125°C 的结温范围内测得 LM1117-2.5 VIN = 3.9V，0 ≤ IOUT ≤ 800mA 3.333 3.365 在 0°C 至 125°C 的结温范围内测得 TJ = 25°C V 3.3 TJ = 25°C LM1117-1.8 VIN = 3.2V，0 ≤ IOUT ≤ 800mA 2.525 2.5 3.267 单位 V 1.8 1 IOUT = 800mA ILIMIT 最大值(1) TJ = 25°C LM1117-1.8 IOUT = 0mA，3.2V ≤ VIN ≤ 10V 在 0°C 至 125°C 的结温范围内测得 IOUT = 100mA VIN – V OUT 典型值(2) TJ = 25°C LM1117-5.0 IOUT = 10mA，VIN = 7V，TJ = 25°C LM1117-ADJ IOUT = 10mA，1.5V ≤ VIN-VOUT ≤ 13.75V 最小值(1) 1200 1500 1.7 5 mV mV V V V mA mA Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 5 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 除非另有说明，否则 TJ = 25°C 参数 测试条件 LM1117-1.8 VIN ≤ 15V TJ = 25°C LM1117-2.5 VIN ≤ 15V TJ = 25°C LM1117-3.3 VIN ≤ 15V TJ = 25°C LM1117-5.0 VIN ≤ 15V TJ = 25°C 纹波调节 调节引脚电流 调节引脚电流变化 (5) 6 10 5 10 5 10 在 0°C 至 125°C 的结温范围内测得 5 10 在 0°C 至 125°C 的结温范围内测得 0.01 TA = 25°C，30ms 脉冲 fRIPPLE = 120Hz，VIN – VOUT = 3V，VRIPPLE = 1VPP TJ = 25°C 在 0°C 至 125°C 的结温范围内测得 TJ = 25°C 最大值(1) 5 在 0°C 至 125°C 的结温范围内测得 0.1 75 60 10 ≤ IOUT ≤ 800mA， 1.4V ≤ VIN – VOUT ≤ 10V TJ = 25°C 120 0.2 5 在 0°C 至 125°C 的结温范围内测得 单位 mA mA mA mA %/W dB 60 在 0°C 至 125°C 的结温范围内测得 μA µA 0.5% 温度稳定性 (1) (2) (3) (4) 典型值(2) 在 0°C 至 125°C 的结温范围内测得 静态电流 热调节 最小值(1) 0.3% 长期稳定性 TA = 125°C，1000 小时 RMS 输出噪声 （VOUT 的百分比），10Hz ≤ f ≤ 10kHz 0.003% 所有限值均根据测试或统计分析确定。 典型值表示最可能的参数标准。 负载和线路调节值是在恒定结室温下测得的。 压降电压是使电路停止调节以防止输入电压进一步降低的输入/输出电压差。该值是当输出电压从标称值（在 VIN = VOUT + 1.5V 时获 得）下降 100mV 时测得的。 维持稳压所需的最小输出电流。 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 7.6 LM1117I 电气特性 除非另有说明，否则 TJ = 25°C 参数 测试条件 LM1117I-ADJ IOUT = 10mA，VIN – VOUT = 2V，TJ = 25°C VREF 基准电压 LM1117I-ADJ 10mA ≤ IOUT ≤ 800mA，1.4V ≤ VIN – VOUT ≤ 10V VOUT 输出电压 在 –40°C 至 125°C 的 结温范围内测得 ΔVOUT LM1117I-3.3 IOUT = 0mA，4.75V ≤ VIN ≤ 15V LM1117I-5.0 IOUT = 0mA，6.5V ≤ VIN ≤ 15V LM1117I-ADJ VIN – VOUT = 3V，10 ≤ IOUT ≤ 800mA ΔVOUT 负载调节(3) LM1117I-3.3 VIN = 4.75V，0 ≤ IOUT ≤ 800mA LM1117I-5.0 VIN = 6.5V，0 ≤ IOUT ≤ 800mA 1.238 1.25 1.262 1.25 1.2 TJ = 25°C 在 –40°C 至 125°C 的 结温范围内测得 在 –40°C 至 125°C 的 结温范围内测得 最小负载电流(5) LM1117I-ADJ VIN = 15V TJ = 25°C 1 在 –40°C 至 125°C 的 结温范围内测得 10 TJ = 25°C 15 TJ = 25°C mV 0.2% 在 –40°C 至 125°C 的 结温范围内测得 0.5% TJ = 25°C 1 在 –40°C 至 125°C 的 结温范围内测得 15 TJ = 25°C mV 1 在 –40°C 至 125°C 的 结温范围内测得 20 mV 1.1 1.3 V 1.15 1.35 V 1.2 1.4 800 在 –40°C 至 125°C 的 结温范围内测得 mV 1 在 –40°C 至 125°C 的 结温范围内测得 TJ = 25°C V 0.3% 在 –40°C 至 125°C 的 结温范围内测得 VIN – VOUT = 5V，TJ = 25°C 5.05 0.035% TJ = 25°C 电流限值 V 5.2 在 –40°C 至 125°C 的 结温范围内测得 IOUT = 800mA ILIMIT 5 在 –40°C 至 125°C 的 结温范围内测得 IOUT = 500mA 3.333 3.432 4.8 TJ = 25°C VIN-V OUT 压降电压(4) 3.3 5 TJ = 25°C IOUT = 100mA 1.29 3.168 TJ = 25°C 单位 V 3.3 4.95 TJ = 25°C LM1117I-5.0 0 ≤ IOUT ≤ 800mA，6.5V ≤ VIN ≤ 在 –40°C 至 125°C 的 12V 结温范围内测得 线路调节(3) 最大值(1) 3.267 LM1117I-5.0 IOUT = 10mA，VIN = 7V，TJ = 25°C LM1117I-ADJ IOUT = 10mA，1.5V ≤ VIN – VOUT ≤ 13.75V 典型值(2) TJ = 25°C LM1117I-3.3 IOUT = 10mA，VIN = 5V，TJ = 25°C LM1117I-3.3 0 ≤ IOUT ≤ 800mA，4.75V ≤ VIN ≤ 10V 最小值(1) 1200 1500 V mA 1.7 5 mA Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 7 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 除非另有说明，否则 TJ = 25°C 参数 TJ = 25°C LM1117I-3.3 VIN ≤ 15V 调节引脚电流 调节引脚电流变化 (5) 8 15 0.01 TJ = 25°C 在 –40°C 至 125°C 的 结温范围内测得 TJ = 25°C 0.1 mA %/W dB 60 120 在 –40°C 至 125°C 的结温范围内测得 TJ = 25°C mA 75 60 10 ≤ IOUT ≤ 800mA， 1.4V ≤ VIN – VOUT ≤ 10V 单位 5 TA = 25°C，30ms 脉冲 μA 0.2 在 –40°C 至 125°C 的 结温范围内测得 10 µA 0.5% 温度稳定性 (1) (2) (3) (4) 15 在 –40°C 至 125°C 的 结温范围内测得 fRIPPLE = 120Hz，VIN – VOUT = 3V，VRIPPLE = 1VPP 最大值(1) 5 TJ = 25°C LM1117I-5.0 VIN ≤ 15V 纹波调节 典型值(2) 在 –40°C 至 125°C 的 结温范围内测得 静态电流 热调节 最小值(1) 测试条件 长期稳定性 TA = 125°C，1000 小时 RMS 输出噪声 （VOUT 的百分比），10Hz ≤ f ≤ 10kHz 0.3% 0.003% 所有限值均根据测试或统计分析确定。 典型值表示最可能的参数标准。 负载和线路调节值是在恒定结室温下测得的。 压降电压是使电路停止调节以防止输入电压进一步降低的输入/输出电压差。该值是当输出电压从标称值（在 VIN = VOUT + 1.5V 时获 得）下降 100mV 时测得的。 维持稳压所需的最小输出电流。 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 7.7 典型特性 图 7-1. 压降电压 (VIN – VOUT) 图 7-2. 短路电流 图 7-3. 负载调节 图 7-4. LM1117-ADJ 纹波抑制 图 7-5. LM1117-ADJ 纹波抑制与电流间的关系 图 7-6. 温度稳定性 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 9 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 图 7-7. 调节引脚电流 图 7-8. LM1117-5.0 负载瞬态响应 图 7-9. LM1117-5.0 线路瞬态响应 10 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 8 详细说明 8.1 概述 LM1117 可调节电压版本在输出引脚与调节引脚之间产生一个 1.25V 的基准电压 VREF。如图 8-1 所示，该电压施 加在电阻 R1 上以产生恒定电流 I1。来自调节引脚的电流 IADJ 会向输出引入误差，但由于与 I1 相比它非常小 (60µA)，并且随着线路和负载的变化非常恒定，该误差可以忽略。然后，恒定电流 I1 流过用于设置输出电压的电 阻 R2，并将输出电压设置为所需的电平。 对于固定电压的器件，R1 和 R2 集成在器件内部。 图 8-1. 基本可调节稳压器 8.2 功能方框图 8.3 特性说明 8.3.1 负载调节 LM1117 可调节出现在其输出引脚和接地引脚之间或在其输出引脚和调节引脚之间的电压。在某些情况下，线路电 阻会给负载上的电压带来误差。为了实现最佳负载调节，需要采取一些预防措施。 图 8-2 所示为使用固定输出稳压器的典型应用。Rt1 和 Rt2 为线路电阻。很明显，VLOAD 小于 VOUT，差值为线路 电阻上的电压降之和。这种情况下，在 RLOAD 处看到的负载调节性能低于数据表中的规格。为了改善这一点，负 载应直接连接到正极侧的输出端子，并直接连接到负极侧的接地端子。 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 11 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 图 8-2. 使用固定输出稳压器的典型应用 当使用可调节稳压器时（图 8-3），将电阻 R1 的正极侧直接连接到稳压器的输出端子而不是靠近负载，可获得最 佳性能。这种做法可以有效避免与基准串联出现的线路压降以及调节性能下降问题。例如，一个 5V 稳压器在稳压 器与负载之间的电阻为 0.05Ω 时，由于线路电阻为 0.05Ω x IL，该稳压器具有负载调节功能。如果 R1 (=125Ω) 连 接到负载附近，则有效线路电阻将为 0.05Ω (1+R2/R1)，在这种情况下会下降为原来的 1/4。此外，电阻 R2 的接 地侧可以返回到负载接地端附近，从而提供远程接地感测功能并改善负载调节。 图 8-3. 使用可调节输出稳压器实现最佳负载调节 12 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 8.4 器件功能模式 8.4.1 保护二极管 在正常工作条件下，LM1117 稳压器不需要任何保护二极管。对于可调节器件，调节端子和输出端子之间的内阻会 限制电流。即使调节端子上有电容器，也不需要二极管来转移稳压器周围的电流。调节引脚可以接收相对于输出 电压 ±25V 的瞬态信号，而不会损坏器件。 当输出电容器连接到稳压器并且输入端对地短路时，输出电容器将放电到稳压器的输出端。放电电流取决于电容 器的容值、稳压器的输出电压和 VIN 的下降速率。在 LM1117 稳压器中，输出引脚和输入引脚之间的内部二极管 可以承受 10A 至 20A 的微秒级浪涌电流。如果使用极大的输出电容器 (≥1000µF) 并且输入瞬时对地短路，稳压 器可能会损坏。 这种情况下，建议在输出引脚和输入引脚之间使用外部二极管来保护稳压器，如图 8-4 所示。 图 8-4. 具有保护二极管的稳压器 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 13 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 9 应用和实现 备注 以下应用部分中的信息不属于 TI 器件规格的范围，TI 不担保其准确性和完整性。TI 的客 户应负责确定 器件是否适用于其应用。客户应验证并测试其设计，以确保系统功能。 9.1 应用信息 LM1117 是一款多功能、高性能的线性稳压器，具有宽温度范围和严密的线路/负载调节操作。为了进一步改善瞬 态响应和稳定性，还需要一个输出电容器。对于可调节电压版本，也可以旁路 ADJ 引脚以实现非常高的纹波抑制 比。LM1117 在其应用中具有多种用途，包括用作直流/直流转换器、电池充电器和微处理器电源的后置稳压器。 9.2 典型应用 图 9-1. 改进了纹波抑制功能的 1.25V 至 10V 可调节稳压器 9.2.1 设计要求 该器件的组件数量非常少，在分压器电路中采用了两个电阻，还有一个用于负载调节的输出电容器。输入端的 10μF 钽电容器是适用于几乎所有应用的输入电容器。为了改善 PSRR，还可以在 R2 上使用一个可选的旁路电 容器。更多信息，请参阅节 7.3。 9.2.2 详细设计过程 如图 9-1 所示，设置输出电压的方法是选择两个电阻（R1 和 R2）。有关电容器选择的详细信息，请参阅 节 9.2.2.1。 9.2.2.1 外部电容器 9.2.2.1.1 输入旁路电容器 建议使用输入电容器。输入端的 10µF 钽电容器是适用于几乎所有应用的输入电容器。 9.2.2.1.2 调节端子旁路电容器 为了改善纹波抑制效果，可使用旁路电容器 (CADJ) 将调节端子旁路至接地。这个旁路电容器可防止纹波随着输出 电压的增加而放大。为防止纹波放大，在任何纹波频率下，CADJ 的阻抗都应小于 R1： 1/(2π × fRIPPLE × CADJ) < R1 (1) R1 是输出端与调节引脚之间的电阻。该电阻的阻值范围通常为 100-200Ω。例如，当 R1 = 124Ω 且 fRIPPLE = 120Hz 时，CADJ 应 > 11µF。 14 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 9.2.2.1.3 输出电容器 输出电容器对于维持稳压器的稳定性至关重要，并且必须满足电容和等效串联电阻 (ESR) 的最小值要求。如果使 用钽电容器，LM1117 所需的最小输出电容为 10µF。输出电容的任何增量都只会改善环路稳定性和瞬态响应。输 出电容器的 ESR 应介于 0.3Ω 至 22Ω 之间。对于可调节稳压器，当使用 CADJ 时，需要更大的输出电容（22µF 钽电容器）。 9.2.3 应用曲线 如图 9-2 所示，压降电压会随着输出电流和温度的变化而变化。设计过程中应注意确保在整个工作温度和输出电 流范围内满足压降电压要求。 图 9-2. 压降电压 (VIN – VOUT) Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 15 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 9.3 系统示例 使用 LM1117 可以实现多个电路。本节中的电路图演示了可在许多应用中使用的多个系统示例。 图 9-3. 固定输出稳压器 图 9-4. 调节固定稳压器的输出 图 9-5. 具有基准的稳压器 图 9-6. 具有电子关断功能的 5V 逻辑稳压器* 图 9-7. 具有备用电池的稳压电源 图 9-8. 低压降负电源 16 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 10 电源相关建议 LM1117 的输入电源必须保持在不超过最大额定值的电压电平下。为了使 LM1117 处于稳压状态，还必须尽可能确 保最小压降电压具有额外的裕量。建议使用输入电容器。更多有关电容器选择的信息，请参阅节 9.2.2.1。 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 17 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 11 布局 11.1 布局指南 为确保以最小噪声正确调节输出电压，必须遵循一些布局指南。承载负载电流的迹线必须较宽，以便减少寄生引 线电感量，并且从 VOUT 到 ADJ 的反馈环路必须尽可能短。为了提高 PSRR，可在 ADJ 引脚处放置一个旁路电容 器，并且此电容器必须尽可能靠近 IC。在 VIN 对地短路的情况下，必须在 VOUT 和 VIN 之间放置一个外部二极 管，以便转移来自输出电容器的浪涌电流并保护 IC。为改善效果，此二极管必须靠近相应的 IC 引脚放置。 11.1.1 散热器要求 当集成电路以可观的电流工作时，其结温会升高。量化其热限值以实现可接受的性能和可靠性非常重要。确定这 个限值的方法是对各个器件从半导体结到工作环境的一系列温升进行求和。传导热传递的一维稳态模型如图 11-1 所示。器件结处产生的热量通过芯片流向芯片连接焊盘，通过引线框流向周围的外壳材料，流向印刷电路板，最 终流向周围环境。以下是可能影响热阻进而影响散热器需求的变量列表。 表 11-1. 组件和应用变量 RθJC（组件变量） RθJA（应用变量） 引线框尺寸和材料 安装焊盘尺寸、材料和位置 传导引脚数 安装焊盘的放置 芯片尺寸 PCB 尺寸和材料 芯片连接材料 迹线长度和宽度 模塑化合物尺寸和材料 相邻热源 空气量 环境温度 安装焊盘的形状 外壳温度是在引线与安装焊盘表面接触的点处测得的 图 11-1. 安装在印刷电路板上的集成电路的横截面视图 18 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 LM1117 稳压器具有内部热关断功能，可防止器件过热。在所有可能的工作条件下，LM1117 的结温必须在 0°C 至 125°C 的范围内。根据应用的最大功耗和最高环境温度，可能需要使用散热器。若要确定是否需要使用散热器， 必须计算稳压器的功耗 PD： IIN = IL + IG (2) PD = (VIN-VOUT)I L + VINIG (3) 图 11-2 所示为电路中的电压和电流。 图 11-2. 功耗图 下一个必须计算的参数是最大允许温升 TR(max)： TR(max) = TJ(max)-TA(max) (4) 其中 • TJ(max) 是应用中将遇到的最大允许结温 (125°C) • TA(max) 是应用中将遇到的最大环境温度 使用 TR(max) 和 PD 的计算值，可以计算出结至环境热阻 (RθJA) 的最大允许值： RθJA = TR(max)/PD (5) 如需查看 θJA 的最大允许值，请参阅节 7.4 表格。 作为设计辅助工具，表 11-2 显示了不同散热器面积下 SOT-223 和 TO-252 的 θJA 值。图 11-3 和图 11-4 反映了 与表 11-2 相同的测试结果。 图 11-5 和图 11-6 显示了 SOT-223 和 TO-252 器件的最大允许功耗与环境温度间的关系。图 11-7 和图 11-8 显示 了 SOT-223 和 TO-252 器件的最大允许功耗与铜面积 (in2) 间的关系。请参阅 AN1028 了解与 SOT-223 和 TO-252 封装搭配使用的电源增强技术。 AN-1187 Leadless Leadframe Package (LLP) 应用手册讨论了 WSON 改进的热性能和功耗。 表 11-2. 不同散热器面积下的 RθJA 布局 铜面积 热阻 顶面 (in2)(1) 底面 (in2) （θJA，°C/W）SOT-223 （θJA，°C/W）TO-252 1 0.0123 0 136 103 2 0.066 0 123 87 3 0.3 0 84 60 4 0.53 0 75 54 5 0.76 0 69 52 6 1 0 66 47 7 0 0.2 115 84 8 0 0.4 98 70 9 0 0.6 89 63 10 0 0.8 82 57 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 19 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 表 11-2. 不同散热器面积下的 RθJA (continued) 布局 (1) 铜面积 热阻 11 0 1 79 57 12 0.066 0.066 125 89 13 0.175 0.175 93 72 14 0.284 0.284 83 61 15 0.392 0.392 75 55 16 0.5 0.5 70 53 器件凸片连接到顶面覆铜 图 11-3. SOT-223 的 RθJA 与 1oz 铜面积间的关系 图 11-4. TO-252 的 RθJA 与 2oz 铜面积间的关系 图 11-5. SOT-223 的最大允许功耗与环境温度间的关系 图 11-6. TO-252 的最大允许功耗与环境温度间的关系 20 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 图 11-7. SOT-223 的最大允许功耗与 1oz 铜面积间的关 图 11-8. TO-252 的最大允许功耗与 2oz 铜面积间的关 系 系 图 11-9. 实际比例的热测试图案的顶视图 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 21 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 图 11-10. 实际比例的热测试图案的底视图 11.2 布局示例 图 11-11. 布局示例 (SOT-223) 22 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 LM1117 www.ti.com.cn ZHCSLE5P – FEBRUARY 2000 – REVISED JULY 2022 12 器件和文档支持 12.1 文档支持 12.1.1 相关文档 请参阅如下相关文档： 德州仪器 (TI)，AN-1187 无引线框架封装 (LLP) 应用手册 12.2 接收文档更新通知 要接收文档更新通知，请导航至 ti.com 上的器件产品文件夹。点击订阅更新 进行注册，即可每周接收产品信息更 改摘要。有关更改的详细信息，请查看任何已修订文档中包含的修订历史记录。 12.3 支持资源 TI E2E™ 支持论坛是工程师的重要参考资料，可直接从专家获得快速、经过验证的解答和设计帮助。搜索现有解 答或提出自己的问题可获得所需的快速设计帮助。 链接的内容由各个贡献者“按原样”提供。这些内容并不构成 TI 技术规范，并且不一定反映 TI 的观点；请参阅 TI 的《使用条款》。 12.4 商标 TI E2E™ is a trademark of Texas Instruments. 所有商标均为其各自所有者的财产。 12.5 Electrostatic Discharge Caution This integrated circuit can be damaged by ESD. Texas Instruments recommends that all integrated circuits be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage. ESD damage can range from subtle performance degradation to complete device failure. Precision integrated circuits may be more susceptible to damage because very small parametric changes could cause the device not to meet its published specifications. 12.6 术语表 TI 术语表 本术语表列出并解释了术语、首字母缩略词和定义。 13 机械、封装和可订购信息 以下页面包含机械、封装和可订购信息。这些信息是指定器件可用的最新数据。数据如有变更，恕不另行通知， 且不会对此文档进行修订。如需获取此数据表的浏览器版本，请查阅左侧的导航栏。 Submit Document Feedback Copyright © 2022 Texas Instruments Incorporated Product Folder Links: LM1117 23 PACKAGE OPTION ADDENDUM www.ti.com 13-Jul-2022 PACKAGING INFORMATION Orderable Device Status (1) Package Type Package Pins Package Drawing Qty Eco Plan (2) Lead finish/ Ball material MSL Peak Temp Op Temp (°C) Device Marking (3) Samples (4/5) (6) LM1117DT-1.8/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-1.8 Samples LM1117DT-2.5/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-2.5 Samples LM1117DT-3.3/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-3.3 Samples LM1117DT-5.0/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-5.0 Samples LM1117DT-ADJ/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-ADJ Samples LM1117DTX-1.8/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-1.8 Samples LM1117DTX-2.5/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-2.5 Samples LM1117DTX-3.3/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-3.3 Samples LM1117DTX-5.0/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-5.0 Samples LM1117DTX-ADJ/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR 0 to 125 LM1117 DT-ADJ Samples LM1117IDT-3.3/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR -40 to 125 LM1117 IDT-3.3 Samples LM1117IDT-5.0/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR -40 to 125 LM1117 IDT-5.0 Samples LM1117IDT-ADJ/NOPB ACTIVE TO-252 NDP 3 75 RoHS & Green SN Level-2-260C-1 YEAR -40 to 125 LM1117 IDT-ADJ Samples LM1117IDTX-3.3/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR -40 to 125 LM1117 IDT-3.3 Samples LM1117IDTX-5.0/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR -40 to 125 LM1117 IDT-5.0 Samples LM1117IDTX-ADJ/NOPB ACTIVE TO-252 NDP 3 2500 RoHS & Green SN Level-2-260C-1 YEAR -40 to 125 LM1117 IDT-ADJ Samples LM1117ILD-ADJ/NOPB ACTIVE WSON NGN 8 1000 RoHS & Green SN Level-3-260C-168 HR -40 to 125 1117IAD Samples Addendum-Page 1 PACKAGE OPTION ADDENDUM www.ti.com Orderable Device 13-Jul-2022 Status (1) Package Type Package Pins Package Drawing Qty Eco Plan (2) Lead finish/ Ball material MSL Peak Temp Op Temp (°C) Device Marking (3) Samples (4/5) (6) LM1117IMP-3.3/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 N05B Samples LM1117IMP-5.0/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 N06B Samples LM1117IMP-ADJ/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 N03B Samples LM1117IMPX-3.3/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 N05B Samples LM1117IMPX-5.0/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 N06B Samples LM1117IMPX-ADJ/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 N03B Samples LM1117LD-1.8/NOPB ACTIVE WSON NGN 8 1000 RoHS & Green SN Level-3-260C-168 HR 0 to 125 1117-18 Samples LM1117LD-2.5/NOPB ACTIVE WSON NGN 8 1000 RoHS & Green SN Level-3-260C-168 HR 0 to 125 1117-25 Samples LM1117LD-3.3/NOPB ACTIVE WSON NGN 8 1000 RoHS & Green SN Level-3-260C-168 HR 0 to 125 1117-33 Samples LM1117LD-ADJ/NOPB ACTIVE WSON NGN 8 1000 RoHS & Green SN Level-3-260C-168 HR 0 to 125 1117ADJ Samples LM1117LDX-1.8/NOPB ACTIVE WSON NGN 8 4500 RoHS & Green SN Level-3-260C-168 HR 0 to 125 1117-18 Samples LM1117LDX-ADJ/NOPB ACTIVE WSON NGN 8 4500 RoHS & Green SN Level-3-260C-168 HR 0 to 125 1117ADJ Samples LM1117MP-1.8/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N12A Samples LM1117MP-2.5/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N13A Samples LM1117MP-3.3/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N05A Samples LM1117MP-5.0/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N06A Samples LM1117MP-ADJ/NOPB ACTIVE SOT-223 DCY 4 1000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N03A Samples LM1117MPX-1.8/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N12A Samples LM1117MPX-2.5/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N13A Samples LM1117MPX-3.3 ACTIVE SOT-223 DCY 4 2000 Non-RoHS & Green Call TI Level-1-260C-UNLIM N05A Samples LM1117MPX-3.3/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM N05A Samples Addendum-Page 2 0 to 125 PACKAGE OPTION ADDENDUM www.ti.com Orderable Device 13-Jul-2022 Status (1) Package Type Package Pins Package Drawing Qty Eco Plan (2) Lead finish/ Ball material MSL Peak Temp Op Temp (°C) Device Marking (3) Samples (4/5) (6) LM1117MPX-5.0/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N06A Samples LM1117MPX-ADJ/NOPB ACTIVE SOT-223 DCY 4 2000 RoHS & Green SN Level-1-260C-UNLIM 0 to 125 N03A Samples LM1117S-ADJ/NOPB ACTIVE DDPAK/ TO-263 KTT 3 45 RoHS-Exempt & Green SN Level-3-245C-168 HR 0 to 125 LM1117S ADJ Samples LM1117SX-3.3/NOPB ACTIVE DDPAK/ TO-263 KTT 3 500 RoHS-Exempt & Green SN Level-3-245C-168 HR 0 to 125 LM1117S 3.3 Samples LM1117SX-5.0/NOPB ACTIVE DDPAK/ TO-263 KTT 3 500 RoHS-Exempt & Green SN Level-3-245C-168 HR 0 to 125 LM1117S 5.0 Samples LM1117SX-ADJ/NOPB ACTIVE DDPAK/ TO-263 KTT 3 500 RoHS-Exempt & Green SN Level-3-245C-168 HR 0 to 125 LM1117S ADJ Samples LM1117T-2.5/NOPB ACTIVE TO-220 NDE 3 45 RoHS & Green SN Level-1-NA-UNLIM 0 to 125 LM1117T 2.5 Samples LM1117T-3.3/NOPB ACTIVE TO-220 NDE 3 45 RoHS & Green SN Level-1-NA-UNLIM 0 to 125 LM1117T 3.3 Samples LM1117T-5.0/NOPB ACTIVE TO-220 NDE 3 45 RoHS & Green SN Level-1-NA-UNLIM 0 to 125 LM1117T 5.0 Samples LM1117T-ADJ/NOPB ACTIVE TO-220 NDE 3 45 RoHS & Green SN Level-1-NA-UNLIM 0 to 125 LM1117T ADJ Samples (1) The marketing status values are defined as follows: ACTIVE: Product device recommended for new designs. LIFEBUY: TI has announced that the device will be discontinued, and a lifetime-buy period is in effect. NRND: Not recommended for new designs. Device is in production to support existing customers, but TI does not recommend using this part in a new design. PREVIEW: Device has been announced but is not in production. Samples may or may not be available. OBSOLETE: TI has discontinued the production of the device. (2) RoHS: TI defines "RoHS" to mean semiconductor products that are compliant with the current EU RoHS requirements for all 10 RoHS substances, including the requirement that RoHS substance do not exceed 0.1% by weight in homogeneous materials. Where designed to be soldered at high temperatures, "RoHS" products are suitable for use in specified lead-free processes. TI may reference these types of products as "Pb-Free". RoHS Exempt: TI defines "RoHS Exempt" to mean products that contain lead but are compliant with EU RoHS pursuant to a specific EU RoHS exemption. Green: TI defines "Green" to mean the content of Chlorine (Cl) and Bromine (Br) based flame retardants meet JS709B low halogen requirements of
