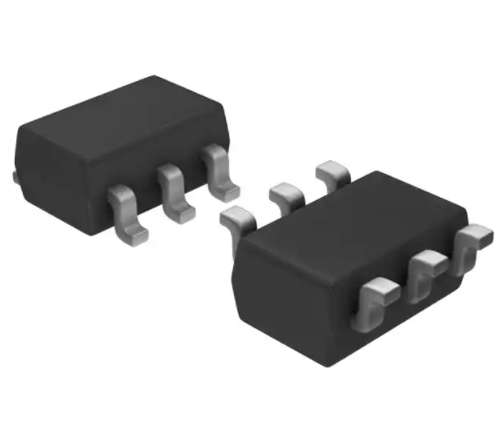

LM3880QMFE-1AF/NOPB

Order Now Product Folder Tools & Software Technical Documents Support & Community LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 LM3880-Q1 三电压轨简单电源时序控制器 1 特性 • • 1 • • • • • • • 3 说明 符合汽车类应用的 要求 具有符合 AEC Q100 标准的下列结果： – 器件温度等级：–40°C 至 +125°C 工作结温范 围 用于通过单个输入信号对 3 个电压轨进行时序控制 的简单解决方案 轻松级联多达 3 个器件，从而为多达 9 个电压轨进 行时序控制 上电和下电控制 2.9mm x 1.9mm 小型封装 25µA 低静态电流 输入电压范围为 2.7V 至 5.5V 提供了标准时序选项 LM3880-Q1 简单电源时序控制器提供了最简单的方法 来控制多个独立电压轨的上电时序和下电时序。通过错 开启动序列，可以避免可能影响系统可靠性的锁存情况 或大浪涌电流。 该简单序列发生器采用 6 引脚 SOT-23-6 封装，包含 一个精密使能引脚和三个开漏输出标志。开漏输出标志 允许它们可以被上拉到与序列发生器 VDD 不同的电压 电源（只要它们不超过建议的最大电压（比 VDD 大 0.3V）即可），以便与需要不同使能电平信号的 IC 相 连接。当 LM3880-Q1 使能时，三个输出标志将在各个 延迟时间后依次释放，从而允许连接的电源启动。在下 电期间，输出标志将遵循相反的序列，以避免锁存情 况。 2 应用 • • • • • • • • EPROM 功能允许每个延迟和序列完全可调。如果需要 非标准配置，请联系德州仪器 (TI)。 高级驾驶辅助系统 (ADAS) 汽车摄像头模组 安防摄像头 服务器 网络产品 FPGA 电源时序控制 微处理器和微控制器时序控制 多电源时序控制 器件信息(1) 器件型号 LM3880-Q1 封装 DBV SOT (6) 封装尺寸（标称值） 2.90mm × 1.60mm (1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附 录。 简单电源时序控制 Input Supply 1 VCC Enable 3 FLAG1 6 FLAG2 5 FLAG3 4 EN GND Enable Power Supply 1 Enable Power Supply 2 Enable Power Supply 3 2 1 本文档旨在为方便起见，提供有关 TI 产品中文版本的信息，以确认产品的概要。 有关适用的官方英文版本的最新信息，请访问 www.ti.com，其内容始终优先。 TI 不保证翻译的准确 性和有效性。 在实际设计之前，请务必参考最新版本的英文版本。 English Data Sheet: SNVSB87 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 目录 1 2 3 4 5 6 特性 .......................................................................... 应用 .......................................................................... 说明 .......................................................................... 修订历史记录 ........................................................... 引脚配置和功能 ........................................................ 规格 .......................................................................... 1 1 1 2 3 4 绝对最大额定值 ......................................................... ESD 额定值 ............................................................... 建议运行条件............................................................. 热性能信息 ................................................................ 电气特性.................................................................... 典型特性.................................................................... 4 4 4 4 5 7 6.1 6.2 6.3 6.4 6.5 6.6 7 详细 说明.................................................................. 9 7.1 概要 ........................................................................... 9 7.2 功能框图.................................................................... 9 7.3 特性 说明................................................................... 9 7.4 器件功能模式........................................................... 12 8 应用和实现 ............................................................. 13 8.1 应用信息.................................................................. 13 8.2 典型应用.................................................................. 13 8.3 注意事项 ................................................................. 15 9 电源建议................................................................. 17 10 布局 ....................................................................... 17 10.1 布局指南................................................................ 17 10.2 布局示例................................................................ 17 11 器件和文档支持 ..................................................... 18 11.1 11.2 11.3 11.4 11.5 器件支持................................................................ 社区资源................................................................ 商标 ....................................................................... 静电放电警告......................................................... 术语表 ................................................................... 18 19 19 19 19 12 机械、封装和可订购信息 ....................................... 19 4 修订历史记录 注：之前版本的页码可能与当前版本有所不同。 日期 2018 年 11 月 2 修订版本 说明 * LM3880-Q1 的单独数据表初始发行版。有关 2018 年 10 月之前的修 订历史记录，请参阅 LM3800 数据表。 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 5 引脚配置和功能 DBV 封装 6 引脚 SOT-23 俯视图 VCC 1 6 FLAG1 GND 2 5 FLAG2 EN 3 4 FLAG3 引脚功能 引脚 名称 编号 I/O (1) 说明 EN 3 I 精密使能引脚 FLAG1 6 O 开漏输出 1 FLAG2 5 O 开漏输出 2 FLAG3 4 O 开漏输出 3 GND 2 G 接地 VCC 1 I 输入电源 (1) I = 输入，O = 输出，G = 接地 版权 © 2018, Texas Instruments Incorporated 3 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 6 规格 6.1 绝对最大额定值 在自然通风温度下测得（除非另有说明） (1) (2) 最小值 最大值 单位 VCC -0.3 6 V EN、FLAG1、FLAG2、FLAG3 -0.3 6 V FLAG 开启最大输出电流 50 mA 最大结温 150 °C 260 °C 150 °C 引线温度（焊接时，5s） 贮存温度 Tstg (1) (2) –65 应力超出绝对最大额定值下所列的值可能会对器件造成永久损坏。这些仅为在应力额定值下的工作情况，对于额定值下器件的功能性操作 以及在超出建议运行条件下的任何其它操作，在此并未说明。长时间处于绝对最大额定条件下可能会影响器件的可靠性。 如果需要军用/航天专用器件，请与德州仪器 (TI) 销售办事处/分销商联系以了解供货情况和技术规格。 6.2 ESD 额定值 V(ESD) (1) 静电释放 人体放电模型 (HBM)，符合 AEC Q100-002 (1) 值 单位 ±2 kV AEC Q100-002 指示应当按照 ANSI/ESDA/JEDEC JS-001 规范执行 HBM 应力测试。 6.3 建议运行条件 在自然通风温度范围内测得（除非另有说明） 最小值 最大值 单位 VCC 至 GND 2.7 5.5 V EN、FLAG1、FLAG2、FLAG3 -0.3 VCC+0.3 V 结温 –40 125 °C 6.4 热性能信息 LM3880-Q1 热指标 (1) DBV (SOT-23) 单位 6 引脚 RθJA 结至环境热阻 187.6 °C/W RθJC(top) 结至外壳（顶部）热阻 127.4 °C/W RθJB 结至电路板热阻 31.5 °C/W ψJT 结至顶部特征参数 23.3 °C/W ψJB 结至电路板特征参数 31.0 °C/W (1) 4 有关传统和全新热度量的更多信息，请参阅 IC 封装热度量 应用报告 （文献号：SPRA953）。 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 6.5 电气特性 除非另有说明，否则限值适用于所有时序选项并且 VCC = 3.3V。最小和最大限值适用于整个工作温度范围（TJ = -40°C 至 +125°C），并通过测试、设计或统计相关性指定。典型值表示 TJ = 25°C 条件下最有可能达到的参数标准，仅供参考。 参数 最小值 (1) 测试条件 静态工作电流 IQ 典型值 (2) 最大值 (1) 25 80 µA 20 nA 0.4 V 单位 开漏标志 IFLAG FLAGx 漏电流 VFLAGx = 3.3V VOL FLAGx 低电平输出 IFLAGx = 1.2mA 计时器延迟 1 精度 所有其他时序选项 -15% 15% 2ms 时序选项 -20% 20% 所有其他时序选项 -15% 15% 2ms 时序选项 -20% 20% 所有其他时序选项 -15% 15% 2ms 时序选项 -20% 20% 所有其他时序选项 -15% 15% 2ms 时序选项 -20% 20% 所有其他时序选项 -15% 15% 2ms 时序选项 -20% 20% 所有其他时序选项 -15% 15% 2ms 时序选项 -20% 20% 对于 x = 1 或 4 95% 105% 对于 x = 1 或 4，2ms 选项 90% 110% 对于 x = 2 或 5 95% 105% 对于 x = 2 或 5，2ms 选项 90% 110% 1 上电序列 td1 td2 计时器延迟 2 精度 td3 计时器延迟 3 精度 下电序列 计时器延迟 4 精度 td4 td5 计时器延迟 5 精度 td6 计时器延迟 6 精度 时序延迟误差 (td(x) – 400µs)/td(x+1) 时序延迟率 td(x)/td(x+1) 时序延迟率 使能引脚 VEN EN 引脚阈值 IEN EN 引脚上拉电流 (1) (2) 1.0 VEN = 0V 1.25 1.4 7 V µA 限值均在 25° 下经过 100% 生产检测。使用统计质量控制 (SQC) 方法通过关联确保工作温度范围的限值。这些限值用于计算 TI 的平均出 厂质量水平 (AOQL)。 典型数值在 25°C 下测得，表示最可能的参数标准。 时序要求 EN FLAG1 FLAG2 FLAG3 td1 td2 td3 所有标准选项都使用序列 1 来表示输出标志上升和下降顺序。有关可能的不同序列的详细信息，请参阅第 11.1.2 节。 图 1. 上电序列 版权 © 2018, Texas Instruments Incorporated 5 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn EN FLAG1 FLAG2 FLAG3 td4 td5 td6 所有标准选项都使用序列 1 来表示输出标志上升和下降顺序。有关可能的不同序列的详细信息，请参阅第 11.1.2 节。 图 2. 下电序列 6 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 6.6 典型特性 30 26 29 25 28 24 26 IQ (PA) IQ (PA) 27 25 23 24 22 23 22 21 21 20 2.5 3 3.5 4 4.5 5 5.5 VCC (V) 图 3. 静态电流与 VCC 间的关系 20 -40 -25 -10 5 20 35 50 65 80 95 110 125 TEMPERATURE (oC) 图 4. 静态电流与温度间的关系 (VCC = 3.3V) 1.232 1.230 1.228 VEN (V) 1.226 1.224 RISING FALLING 1.222 1.220 1.218 1.216 1.214 -40 -25 -10 5 20 35 50 65 80 95 110 125 TEMPERATURE (°C) 图 5. 启用阈值与温度间的关系 图 6. 时间延迟 (30ms) 与 Vcc 间的关系 图 7. 时间延迟率与温度间的关系 图 8. 时间延迟 (30ms) 与温度间的关系 版权 © 2018, Texas Instruments Incorporated 7 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 典型特性 (接 接下页) 图 9. 标志 VOL 与 Vcc 间的关系 (RFLAG = 100kΩ) 8 图 10. 标志电压与电流间的关系 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 7 详细 说明 7.1 概要 LM3880-Q1 简单电源时序控制器提供了用于对多个电源轨进行时序控制的简单解决方案。集成了六个独立的计时 器来控制三个开漏输出标志的时序（上电和下电）。这些标志允许连接线性稳压器和开关电源的关断或使能引脚， 以控制电源的运行。这样就可以设计完整的电源系统，而不用担心可能发生的大浪涌电流或闩锁状况。 器件的时序由使能 (EN) 引脚完全控制。上电后，所有标志都保持低电平，直到该使能引脚端被拉高。当 EN 引脚 置位时，上电序列开始。在固定延时结束前，第一个标志（FLAG1）会被继续拉低第一个标志被释放后，另一个计 时器将开始对第二个标志 (FLAG2) 的释放进行延迟控制。此过程重复发生，直到全部三个标志都按顺序释放。 下电序列与上电序列相同，但顺序相反。当 EN 引脚被取消置位后，将启动一个计时器，该计时器对第三个标志 (FLAG3) 拉低进行延迟。然后，第二个和第一个标志将在适当的延迟之后按顺序跟随。用于控制下电方案的三个计 时器也可以单独编程，它们和上电计时器完全独立。 7.2 功能框图 VCC FLAG1 7 µA EN tD1 tD2 + 1.25 V FLAG2 tD3 Timing Delay Generation tD4 tD5 Master Clock Sequence Control FLAG3 tD6 EEPROM (Factory Set) GND 7.3 特性 说明 7.3.1 使能引脚运行 LM3880-Q1 的时序由使能信号置位进行控制。使能引脚具有一个内部比较器，以带隙电压 (1.25V) 为基准，用于 提供精确的阈值。这允许在外部使用电容进行延时控制，或者基于特定事件（例如线电压达到标称值的 90%）开始 时序。如需对 VCC 电压轨提供额外的延迟序列，只需如图 11 所示在 EN 引脚上连接一个电容。 版权 © 2018, Texas Instruments Incorporated 9 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 特性 说明 (接 接下页) 7 µA EN + CEN Enable 1.25 V 图 11. 电容时序 在使用内部上拉电流源为外部电容 (CEN) 充电的情况下，可通过公式 1 来计算使能引脚延迟： tenable_delay = 1.25V x CEN 7 PA (1) 电阻分压器也可用于根据特定的电压阈值启用器件。在确定电阻分压器的大小时要小心，将内部电流源的影响考虑 在内。 EN 引脚的 特性 之一是它可以实现无干扰运行。第一个计时器将在上升阈值开始计数，但始终会在第一个输出标志 释放之前 EN 引脚取消置位时复位。图 12 对此进行了展示： EN FLAG1 td1 图 12. EN 干扰 7.3.2 不完整序列运行 如果使能信号在整个上电序列中保持高电平，则器件将按标准时序图所示运行。不过，如果在上电序列完成之前使 能信号取消置位，则器件将进入受控关断状态。这样系统就可以执行受受控上下电，从而防止发生任何锁存情况。 只有在计时器 1 完成后，但在整个上电序列完成之前使能引脚取消置位时，才会出现此状态。 发生该事件时，EN 引脚的下降沿将使当前计时器复位，并允许在开始下电序列之前完成剩余的上电周期。下电序 列在最后一个上电标志之后大约 120ms 开始。这样可以在系统下电之前使各电压轨输出保持稳定。图 13 提供了有 关该操作的示例： 10 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 特性 说明 (接 接下页) EN FLAG1 FLAG2 FLAG3 td1 td2 td3 120 ms td4 td5 td6 图 13. 不完整的上电序列 当使能信号取消置位时，器件将开始其下电序列。如果在下电序列完成之前将使能信号拉高，则器件将确保在开始 上电之前完成下电序列。这可确保系统不会部分下电和上电，并有助于防止发生锁存事件（例如在 FPGA 和微处理 器中）。只有在计时器 1 完成后，但在整个下电序列完成之前使能引脚被拉高时，才会出现此状态。 发生该事件时，使能引脚的上升沿将使当前计时器复位，并允许在开始上电序列之前完成剩余的下电周期。上电序 列在最后一个下电标志之后大约 120ms 开始。这样系统就可以在系统上电之前使各电压轨都下电。图 14 提供了有 关该操作的示例： EN FLAG1 FLAG2 FLAG3 td1t t td2t t td3t t t120 mst td4t t td5t t td6t t 图 14. 不完整的下电序列 所有内部计时器都由具有极低温度系数的主时钟生成。这样可以在整个温度范围内实现很高的精度，并在各个计时 器之间实现一致的比率。计时器 1 和 4 具有约 400µs 的额外延迟，这是 EPROM 刷新的结果。该刷新时间和所有 的计时器延迟（最短计时器坚持除外）相比影响非常微小。 版权 © 2018, Texas Instruments Incorporated 11 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 7.4 器件功能模式 7.4.1 通过 EN 引脚上电 简单电源时序控制器的时序由使能 (EN) 引脚完全控制。上电后，所有标志都保持低电平，直到该精密使能端被拉 高。在 EN 引脚置位之后，上电序列开始。 7.4.2 通过 EN 引脚下电 EN 引脚取消置位后，下电序列开始。将启动一个计时器，该计时器对第三个标志 (FLAG3) 拉低进行延迟。然后， 第二个和第一个标志将在适当的延迟之后按顺序跟随。 12 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 8 应用和实现 注 以下 应用 部分中的信息不属于 TI 器件规格的范围，TI 不担保其准确性和完整性。TI 的客 户应负责确定器件是否适用于其应用。客户应验证并测试其设计，以确保系统功能。 8.1 应用信息 8.1.1 开漏标志上拉 简单电源时序控制器包含三个开漏输出标志，需要将其上拉才能正常工作。可以使用 100k 上拉电阻。 8.1.2 启用器件 请参阅使能引脚运行 8.2 典型应用 8.2.1 三个电源的简单时序 简单电源时序控制器用于实现三个电源的上电和下电序列。 例如，LM3880-Q1 的序列 1（可订购部件号 LM3880-Q1MF-1AA）具有一个上电序列 (1 – 2 – 3) 和一个下电序列 (3 – 2 –1)。有关其他序列选项，请参阅表 3 和表 4，或者如果需要其他序列选项，请联系 TI。 图 15. 典型应用电路 版权 © 2018, Texas Instruments Incorporated 13 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 典型应用 (接 接下页) 8.2.1.1 设计要求 本设计示例使用表 1 中所列的参数作为输入参数。图 15 中显示的电路可能具有各种下电序列，具体取决于器件的 编程序列。有关不同的下电序列选项，请参阅表 3。 表 1. 设计参数 设计参数 示例值 输入电源电压范围 2.7V 至 5.5V 标志输出电压，EN 高电平 输入电源 标志输出电压，EN 低电平 0V 标志时序延迟 30ms 上电序列 1-2-3 下电序列 3-2-1 8.2.1.2 详细设计流程 表 2. 物料清单 指示符 说明 器件 数量 制造商 U1 LM3880-Q1，序列 1，30ms 时序 LM3880-Q1 1 德州仪器 (TI) R1 100kΩ 电阻器，0603 CRCW0603100KFKEA 1 Vishay R2 100kΩ 电阻器，0603 CRCW0603100KFKEA 1 Vishay R3 100kΩ 电阻器，0603 CRCW0603100KFKEA 1 Vishay 该应用使用简单电源时序控制器的序列 1 和 30ms 时序选项。有关序列和时序选项的详细信息，请参阅应用波形。 8.2.1.3 应用波形 图 16. LM3880-Q1MF-1AE 的 上电序列 14 图 17. LM3880-Q1MF-1AE 的 下电序列 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 8.2.2 使用独立的标记电平进行时序控制 对于 要求 标志输出电压不同于 VCC 的应用，可以使用单独的标志电源来上拉简单电源时序控制器的开漏输出。在 将标志输出与不同于 VCC 的电压输入相连接时，这非常有用。设计人员必须确保标志电源电压不高于建议运行条 件 中指定的 VCC + 0.3V。 图 18. 使用独立标志电源进行时序控制 8.3 注意事项 建议不要将 EN 引脚连接到 VCC。在上电期间，EN 电压应保持低于 EN 阈值，直到 VCC 上升到最低工作电压以 上。如果 EN 连接到 VCC，则违反此规则，标志输出可能会发生未定义的操作，尤其是在 VCC 慢速上升压摆率期 间。对于仅需要上电定序的系统，可以在 EN 引脚上加一个电容来产生延迟，或者基于特定的电压阈值要求通过加 分压电阻来启动器件。尽管这些解决方案对于上电是有效的，但它不会以顺序方式对标志输出进行下电，因为标志 输出将简单地跟随输入电源。对于需要上电和下电时序的系统，应使用外部使能信号（例如来自微控制器的 GPIO 信号），以正确控制标志输出的上电和下电。 版权 © 2018, Texas Instruments Incorporated 15 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 注意事项 (接 接下页) 图 19. 建议的 EN 连接 16 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 9 电源建议 VCC 引脚应尽可能靠近输入电源 (2.7–5.5V)。不需要使用输入电容，但建议在 VCC 引脚上存在噪声时使用输入电 容。可以使用 0.1μF 陶瓷电容器来旁路该噪声。 10 布局 10.1 布局指南 • • 应在标志输出引脚和正输入电源（通常为 VCC）之间连接上拉电阻。也可以使用独立的标志电源。这些电阻应 尽可能靠近简单电源时序控制器和标志电源。建议使用最短的迹线进行连接。上拉电阻器的典型值是 100kΩ。 对于非常严格的时序要求，应使用最短且长度相等的连线将标志输出连接到所需的输入。这将减少线路上标志 输出之间的任何传播延迟和时序误差。 10.2 布局示例 图 20 和图 21 是 LM3880-Q1 的布局示例。这些示例来自 LM3880-Q1EVAL。 图 20. LM3880-Q1 顶部 图 21. LM3880-Q1 底部 版权 © 2018, Texas Instruments Incorporated 17 LM3880-Q1 ZHCSJ30 – NOVEMBER 2018 www.ti.com.cn 11 器件和文档支持 11.1 器件支持 11.1.1 第三方产品免责声明 TI 发布的与第三方产品或服务有关的信息，不能构成与此类产品或服务或保修的适用性有关的认可，不能构成此类 产品或服务单独或与任何 TI 产品或服务一起的表示或认可。 11.1.2 器件命名规则 封装选项附录中提供了可订购部件列表。 图 22. 器件命名规则 表 3. 序列指示符表 标志顺序 序列号 (1) (1) 加电 断电 1 1-2-3 3-2-1 2 1-2-3 3-1-2 3 1-2-3 2-3-1 4 1-2-3 2-1-3 5 1-2-3 1-3-2 6 1-2-3 1-2-3 请参阅图 1 和图 2。 表 4. 时序指示符表 (1) 时序指示符 (1) 18 延迟 (ms) td1 td2 td3 td4 td5 td6 AA 10 10 10 10 10 10 AB 30 30 30 30 30 30 AC 60 60 60 60 60 60 AD 120 120 120 120 120 120 AE 2 2 2 2 2 2 AF 16 16 16 16 16 16 请参阅图 1 和图 2。 版权 © 2018, Texas Instruments Incorporated LM3880-Q1 www.ti.com.cn ZHCSJ30 – NOVEMBER 2018 11.2 社区资源 下列链接提供到 TI 社区资源的连接。链接的内容由各个分销商“按照原样”提供。这些内容并不构成 TI 技术规范， 并且不一定反映 TI 的观点；请参阅 TI 的 《使用条款》。 TI E2E™ 在线社区 TI 的工程师对工程师 (E2E) 社区。此社区的创建目的在于促进工程师之间的协作。在 e2e.ti.com 中，您可以咨询问题、分享知识、拓展思路并与同行工程师一道帮助解决问题。 设计支持 TI 参考设计支持 可帮助您快速查找有帮助的 E2E 论坛、设计支持工具以及技术支持的联系信息。 11.3 商标 E2E is a trademark of Texas Instruments. 11.4 静电放电警告 这些装置包含有限的内置 ESD 保护。 存储或装卸时，应将导线一起截短或将装置放置于导电泡棉中，以防止 MOS 门极遭受静电损 伤。 11.5 术语表 SLYZ022 — TI 术语表。 这份术语表列出并解释术语、缩写和定义。 12 机械、封装和可订购信息 以下页面包含机械、封装和可订购信息。这些信息是指定器件的最新可用数据。数据如有变更，恕不另行通知，且 不会对此文档进行修订。如需获取此数据表的浏览器版本，请查阅左侧的导航栏。 版权 © 2018, Texas Instruments Incorporated 19 PACKAGE OPTION ADDENDUM www.ti.com 3-Jul-2021 PACKAGING INFORMATION Orderable Device Status (1) Package Type Package Pins Package Drawing Qty Eco Plan (2) Lead finish/ Ball material MSL Peak Temp Op Temp (°C) Device Marking (3) (4/5) (6) LM3880QMF-1AA/NOPB ACTIVE SOT-23 DBV 6 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F27A LM3880QMF-1AB/NOPB ACTIVE SOT-23 DBV 6 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F28A LM3880QMF-1AC/NOPB ACTIVE SOT-23 DBV 6 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F29A LM3880QMF-1AD/NOPB ACTIVE SOT-23 DBV 6 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F30A LM3880QMF-1AE/NOPB ACTIVE SOT-23 DBV 6 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F24A LM3880QMF-1AF/NOPB ACTIVE SOT-23 DBV 6 1000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F32A LM3880QMFE-1AA/NOPB ACTIVE SOT-23 DBV 6 250 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F27A LM3880QMFE-1AB/NOPB ACTIVE SOT-23 DBV 6 250 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F28A LM3880QMFE-1AC/NOPB ACTIVE SOT-23 DBV 6 250 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F29A LM3880QMFE-1AD/NOPB ACTIVE SOT-23 DBV 6 250 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F30A LM3880QMFE-1AE/NOPB ACTIVE SOT-23 DBV 6 250 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F24A LM3880QMFE-1AF/NOPB ACTIVE SOT-23 DBV 6 250 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F32A LM3880QMFX-1AA/NOPB ACTIVE SOT-23 DBV 6 3000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F27A LM3880QMFX-1AB/NOPB ACTIVE SOT-23 DBV 6 3000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F28A LM3880QMFX-1AC/NOPB ACTIVE SOT-23 DBV 6 3000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F29A LM3880QMFX-1AD/NOPB ACTIVE SOT-23 DBV 6 3000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F30A LM3880QMFX-1AE/NOPB ACTIVE SOT-23 DBV 6 3000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F24A LM3880QMFX-1AF/NOPB ACTIVE SOT-23 DBV 6 3000 RoHS & Green SN Level-1-260C-UNLIM -40 to 125 F32A (1) The marketing status values are defined as follows: ACTIVE: Product device recommended for new designs. LIFEBUY: TI has announced that the device will be discontinued, and a lifetime-buy period is in effect. Addendum-Page 1 Samples PACKAGE OPTION ADDENDUM www.ti.com 3-Jul-2021 NRND: Not recommended for new designs. Device is in production to support existing customers, but TI does not recommend using this part in a new design. PREVIEW: Device has been announced but is not in production. Samples may or may not be available. OBSOLETE: TI has discontinued the production of the device. (2) RoHS: TI defines "RoHS" to mean semiconductor products that are compliant with the current EU RoHS requirements for all 10 RoHS substances, including the requirement that RoHS substance do not exceed 0.1% by weight in homogeneous materials. Where designed to be soldered at high temperatures, "RoHS" products are suitable for use in specified lead-free processes. TI may reference these types of products as "Pb-Free". RoHS Exempt: TI defines "RoHS Exempt" to mean products that contain lead but are compliant with EU RoHS pursuant to a specific EU RoHS exemption. Green: TI defines "Green" to mean the content of Chlorine (Cl) and Bromine (Br) based flame retardants meet JS709B low halogen requirements of
