1. 物料型号:
- BCX51
- BCX52
- BCX53
2. 器件简介:
- CENTRAL SEMICONDUCTOR生产的BCX51、BCX52和BCX53型号是PNP硅晶体管,采用外延平面工艺制造,表面贴装封装,设计用于高电流通用放大应用。
3. 引脚分配:
- 1) 发射极(EMITTER)
- 2) 集电极(COLLECTOR)
- 3) 基极(BASE)
4. 参数特性:
- 最大额定值(TA=25°C):
- 集-基电压(VCBO):BCX51为45V,BCX52为60V,BCX53为100V
- 集-射电压(VCEO):BCX51为45V,BCX52为60V,BCX53为80V
- 发-基电压(VEBO):BCX52为5.0V
- 连续集电极电流(Ic):BCX52为1.0A
- 峰值集电极电流(ICM):BCX52为1.5A
- 连续基极电流(Ib ch):BCX53为100mA
- 峰值基极电流(BM):BCX53为200mA
- 功率耗散(PD):BCX53为1.3W
- 工作和存储结温(TJ.Tstg):-65至+150°C
- 热阻(θJA):BCX53为96°C/W
5. 功能详解:
- 电气特性(TA=25°C,除非另有说明):
- 集-基截止电压(CBO):在VCB=30V时,BCX51和BCX52的典型值为100nA,在VCB=30V和TA=125°C时,BCX52的典型值为10μA
- 发-基截止电压(EBO):VEB=5.0V时,典型值为100nA
- 集-基击穿电压(BVCBO):BCX51为45V,BCX52为60V,BCX53为100V
- 集-射击穿电压(BVCEO):BCX51为45V,BCX52为60V,BCX53为80V
- 饱和压降(VCE(SAT)):Ic=500mA,Ig=50mA时,典型值为0.5V
- 导通电压(VBE(ON)):VCE=2.0V,Ic=500mA时,典型值为1.0V
- 电流增益(hFE):在不同条件下有多个典型值,例如VCE=2.0V,Ic=5.0mA时为40,VCE=2.0V,Ic=150mA时为63至250
- 截止频率(fT):VcE=5.0V,Ic=10mA,f=100MHz时,典型值为50MHz
6. 应用信息:
- 设计用于高电流通用放大应用。
7. 封装信息:

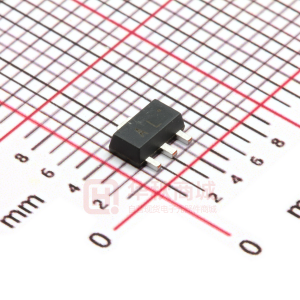

- SOT-89封装,机械轮廓图和尺寸表已提供,包括英寸和毫米单位的最小值和最大值。
