CL-451

CL-451

  • 厂商:

    CITIZEN(西铁城)

  • 封装:

  • 描述:

    CL-451 - Multi-Color Upward-Lighting Type - CITIZEN ELECTRONICS CO., LTD.

  • 数据手册
  • 价格&库存
CL-451 数据手册
●●●●●●●●●●● 上面発光・マルチカラータイプ CL-451 シリーズ Multi-Color Upward-Lighting Type CL-451 Series ●絶対最大定格/Absolute Maximum Rating Series Lighting color TR1 MB/MG ※1 ※1 ※2 (Ta 25℃) VR (V) 4 Top (℃) Tst (℃) P※1 (mW) 125 Pd (mW) 78 76 IF (mA) 30 20 IFP (mA) 100※2 CL-451 −25∼+80 −30∼+85 Pは同時点灯時の全許容損失を示します。 P means total value of power dissipation when both colors are on. IFPの条件はduty 1/10 、 パルス巾30msecです。 Condition for IFP is pulse of 1/10 duty and 30msec width. 3.4(L)×1.25(W)×1.1 (H) mm ※2 ● チップマウンターによるプリント基板背 面からの自動実装が可能です。 ● プリント基板穴に発光面を挿入することに より、 トータルな薄型化が実現できます。 ● プリント基板穴は、 丸穴に対応しています。 ● 3色発光タイプです。 ● Mountable from bottom surface of P.C. board by chip mounter ● Thinner total height can be obtained by means of fitting lens portion into the cutout provided on the P.C. board. ● Designed for circular cutout on P.C. board ● Three-colors type ●電気的光学的特性/Electro-optical Characteristics Product code Lighting color TR1 CL-451G MG MB ※NIST規格に準拠 ※Per NIST standards (Ta 25℃) IV※ IF min typ (mA) (mcd) (mcd) 20 20 20 79 110 30 120 300 95 IF (mA) 20 20 20 VF typ (V) 2.0 3.3 3.4 max (V) 2.6 3.8 3.8 λP typ (nm) 624 515 470 Δλ typ (nm) 15 35 25 ●外形寸法図/Outline drawing LED素子(B) /LED die(B) LED素子(R) /LED die(R) (0.9) (0.32) 推奨はんだ付けパターン The following soldering patterns are recommended for LED素子(G) /LED die(G) 0.34 0.7 reflow-soldering: リフローはんだ用 For reflow soldering ④ 0.8 (1.70) (1.44) ① ② (1.93) (1.1) (1.2) 3.4 アノードマーク /Anode mark 3.4 φ2.4 0.3 (0.3) 0.425 0.425 1.1 基板 /P.C.board 極性/Polarity 0.425 4R0.35 1.7 ③ ④ 樹脂 /Resin 0.8 0.7 ③ R ② G ① B 0.2 0.95 1.9 1.25 単位/Unit : mm ■ 諸特性/ Characteristics IF-VF 特性(TR1) IF-VF Characteristics(TR1) 100 50 1000 Iv-IF 特性(TR1) Iv-IF Characteristics(TR1) 2.6 2.4 100 VF-Ta 特性(TR1) VF-Ta Characteristics(TR1) 1000 500 Iv-Ta 特性(TR1) Iv-Ta Characteristics(TR1) 30 25 IFmax-Ta 特性 IFmax-Ta Characteristics 120 P -T a 特 性 P-Ta Characteristics TR1 100 80 60 40 20 0 -20 IFmax(mA) IF (mA) Iv(mcd) Iv(in%) 2.2 2.0 10 10 5 IF=20mA 20 15 10 5 100 MG3/MB3 50 1.8 1.6 1 1.6 2.0 2.4 1 0.5 10 1 5 10 50 0 - 20 0 20 40 60 80 100 - 20 0 20 40 60 80 100 - 20 0 20 40 60 80 100 P(mW) 0 20 V F( V) IF(mA) T a (°C) T a (°C) T a (°C) T a(°C) 40 60 80 100 IF-VF 特性(MG3/MB3) IF-VF Characteristics(MG3/MB3) 100 50 500 Iv-IF 特性(MG3/MB3) Iv-IF Characteristics(MG3/MB3) VF-Ta 特性(MG3/MB3) VF-Ta Characteristics(MG3/MB3) 4.0 3.8 160 140 IV-Ta 特性(MG3/MB3) Iv-Ta Characteristics(MG3/MB3) 40° 指向特性 Directive Characteristics 30° 20° 10° 0° 10° 20° 30° 40° 120 Iv(mcd) 100 MB3 3.6 50° 120 100 80 50° 60° 70° 80° 0 90° IF (mA) IV(in%) 10 5 50 V F( V ) IF=20mA 3.4 3.2 MG3 60° 70° MG3 MB3 100 80 60 40 20 MB3 MG3 1 2.6 3.0 MB3 10 5 0.5 MG3 3.0 60 80° 90° 3.4 1 5 10 50 -20 0 20 VF(V) T a (°C) 40 60 80 100 - 20 0 20 40 60 80 100 T a(°C) 51
CL-451 价格&库存

很抱歉,暂时无法提供与“CL-451”相匹配的价格&库存,您可以联系我们找货

免费人工找货
TSA451G90-250
  •  国内价格
  • 10+0.0767
  • 100+0.07215
  • 1000+0.0689

库存:900

TSA451G70-250
  •  国内价格
  • 10+0.0767
  • 100+0.07215
  • 1000+0.0689

库存:962

TSA451G50-250
  •  国内价格
  • 10+0.0767
  • 100+0.07215
  • 1000+0.0689

库存:900

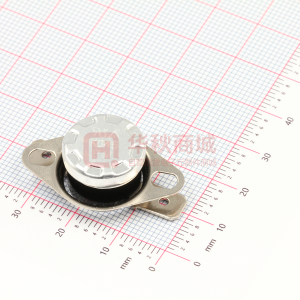

KSD.301-45/103PAK
