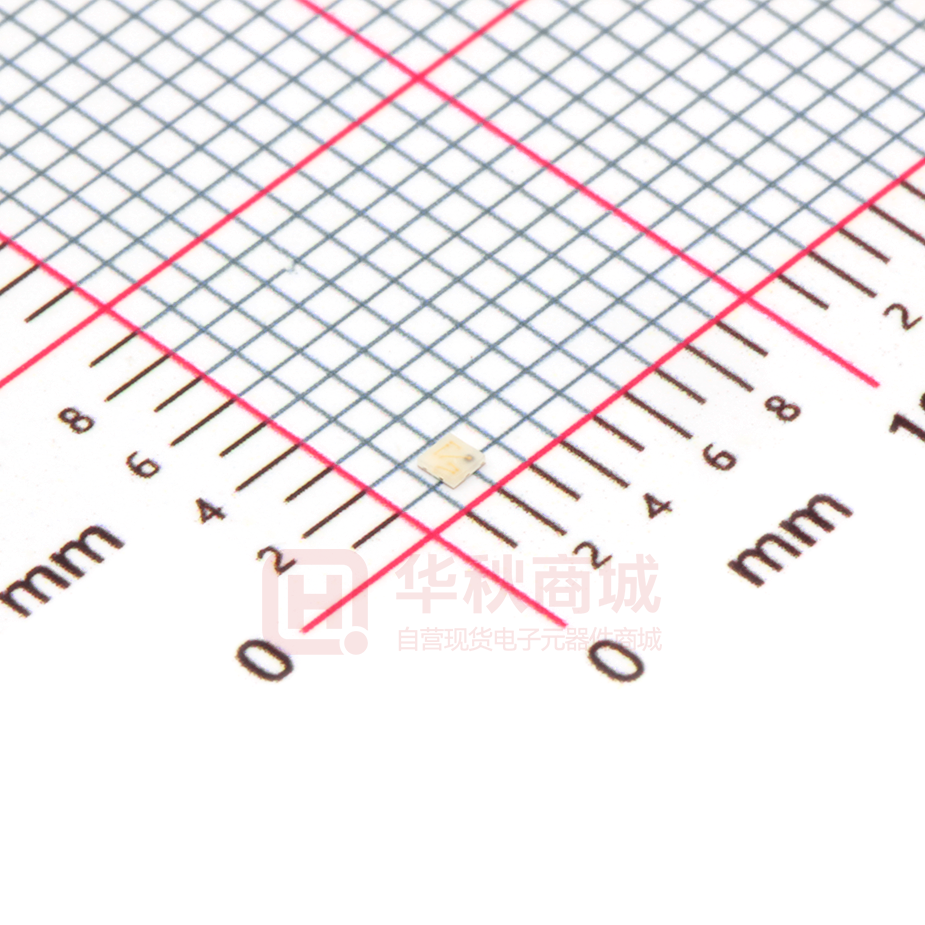

CL-505S-X-SD-T

上面発光・マルチカラータイプ ●●●●●●●●●● CL-505S Series CL-505S Series Multi-Color Upward-Lighting Type ●絶対最大定格 Absolute Maximum Rating Series Color variation P※1 (mW) Pd (mW) IF (mA) 78 30 125 76 20 72 20 Red CL-505S Green Blue (Ta 25℃) IFP (mA) VR (V) 100※2 5 Top (℃) Tst (℃) −30∼＋80 −40∼＋85 ※1 Pは同時点灯時の全許容損失を示します。 1.0(L)×1.0(W)×0.26（H） mm ※1 P means total value of power dissipation when both colors are on. ※2 IFPの条件はduty 1/10 、 パルス巾0.1msecです。 ※2 Conditions for IFP are pulse of 1/10 duty and 0.1msec width. ● 同一パッケージで赤、 青、 緑の3色に発光する 超小型・薄型チップLEDです。 ●電気的光学的特性 Parameter ● Ultra-compact and thin chip LED lighting in three colors of red, blue and green in one package. Electro-optical Characteristics Color variation Symbol Conditions Red 順電圧 Forward Voltage Green IF=5mA VF Blue MIN TYP MAX 1.4 1.85 2.4 2.4 2.7 3.1 2.4 2.75 3.1 Red 逆電流 Reverse Current Green VR=5V IR Blue Red 光度 Luminous Intensity※ Green IF=5mA IV Red Green IF=5mA λd Blue Unit V ー ー 100 ー ー 2 ー ー 2 ー μA 20 40 100 220 ー 30 65 ー 605 615 625 520 530 540 463 470 477 Blue ドミナント波長 Dominant Wavelength (Ta 25℃) mcd nm ※NIST規格に準拠 ※Per NIST standards ●外形寸法図 Outline drawing 推奨はんだ付けパターン The following soldering patterns are recommended for (3) reflow-soldering: 0.15 （2） 0.15 0.1 0.35 (4) 0.09 0.225 （4） 0.35 0.26 （B） （R） （G） （1） （2） （3） 極性 Polarity （1） 0.35 1 LED素子（B） LED die(B) 0.45 0.163 (1) リフローはんだ用 For reflow soldering （4） 0.35 （3） 0.45 0.225 (2) 0.4 0.225 0.163 1 0.225 LED素子（R） LED die(R) LED素子（G） LED die(G) 0.45 0.4 0.45 単位 Unit : mm Characteristics Iv-Ta 特性（Red） Iv-Ta Characteristics(Red) VF-Ta 特性（Red） VF-Ta Characteristics(Red) Iv-IF 特性（Red） Iv-IF Characteristics(Red) IF-VF 特性（Red） IF-VF Characteristics(Red) 100 500 Red IFmax-Ta(mA) 2.4 2.2 Iv(in%) V F( V ) Iv(mcd) IF (mA) 100 IF=5mA 2.0 100 10 5 50 1.8 1.6 1.8 1 0.5 2.0 5 10 50 - 20 0 20 IF(mA) V F( V ) IF-VF 特性（Green/Blue） IF-VF Characteristics(Green/Blue) 40 60 80 0 20 VF-Ta 特性（Green/Blue） VF-Ta Characteristics(Green/Blue) 40 60 80 100 2.8 Blue Green 2.6 Blue 3.2 V F( V ) 58 3.6 5 0.5 20 1 5 10 50 IF(mA) CITIZEN ELECTRONICS CO., LTD. JAPAN 2012.7 -20 40 20 40 60 T a (°C) 80 100 0 -20 100 0 20 40 60 80 T a (°C) 30 20 10 0 10 20 30 40 100 50 80 Blue 100 60 60 60 Green 70 80 10 - 20 80 指向特性 Directive Characteristics Blue 70 40 Green Green 20 80 0 60 T a (°C) 120 2.4 Blue 2.8 0 50 IV(in%) V F( V ) Iv(mcd) IF (mA) 50 10 1 2.4 20 - 20 500 3.0 5 60 40 40 IF=5mA Green 100 80 10 IV-Ta 特性（Green/Blue） Iv-Ta Characteristics(Green/Blue) 3.2 Green 15 1000 3.4 500 10 Green/Blue T a (°C) T a (°C) Iv-IF 特性（Green/Blue） Iv-IF Characteristics(Green/Blue) 50 - 20 100 1000 100 20 0 10 1 100 25 5 1.6 1 120 30 2.6 50 10 P-Ta 特性 P-Ta Characteristics IFmax-Ta 特性 IFmax-Ta Characteristics 1000 1000 P(mW) ■ 諸特性 80 Red 0 20 40 60 T a (°C) 80 100 90 0 90 100
