AYZ Series Miniature Slide Switches
Features/Benefits • Low profile • Single & double pole models • Double & triple throw models • RoHS compatible Typical Applications • Computer peripherals &
network products
• Telecommunication products • Test & measurement equipment
I Slide
Specifications
MAX. SWITCHING POWER: 1.2 VA MAX. SWITCHING VOLTAGE: 12 VDC MAX. SWITCHING CURRENT: 100 mA MECHANICAL LIFE: 10,000 operations. CONTACT RESISTANCE: 10 8Ω DIELECTRIC STRENGTH: 0.1 kV at 50 Hz/1 min. OPERATING TEMPERATURE: –10ºC to +60ºC PACKAGING: Tape & reel, see page I-47.
Materials
HOUSING: Glass filled PPS (UL 94V-0). ACTUATOR: Glass filled nylon 6/6 (UL 94V-0), except options ending in C which are glass filled nylon 4/6 (UL94V-0). COVER: Nickel silver. MOVABLE CONTACT: Copper alloy, silver plated. FIXED CONTACT: Brass, silver plated. CONTACT SPRING: Contact bronze.
NOTE: Specifications and materials listed above are for switches with standard options. For information on specific and custom switches, consult Customer Service Center.
How To Order
Complete part numbers for AYZ Series Miniature Slide Switches are shown on pages I-46 through I-48.
PC MOUNTING
.098 (2,5) .020 TYP (0,5) .118 (3,0) .098 (2,5) .079 (2,0) .098 (2,5) .039 (1,0)
1 2 3
.098 (2,5) .126 (3,2)
1
2
3

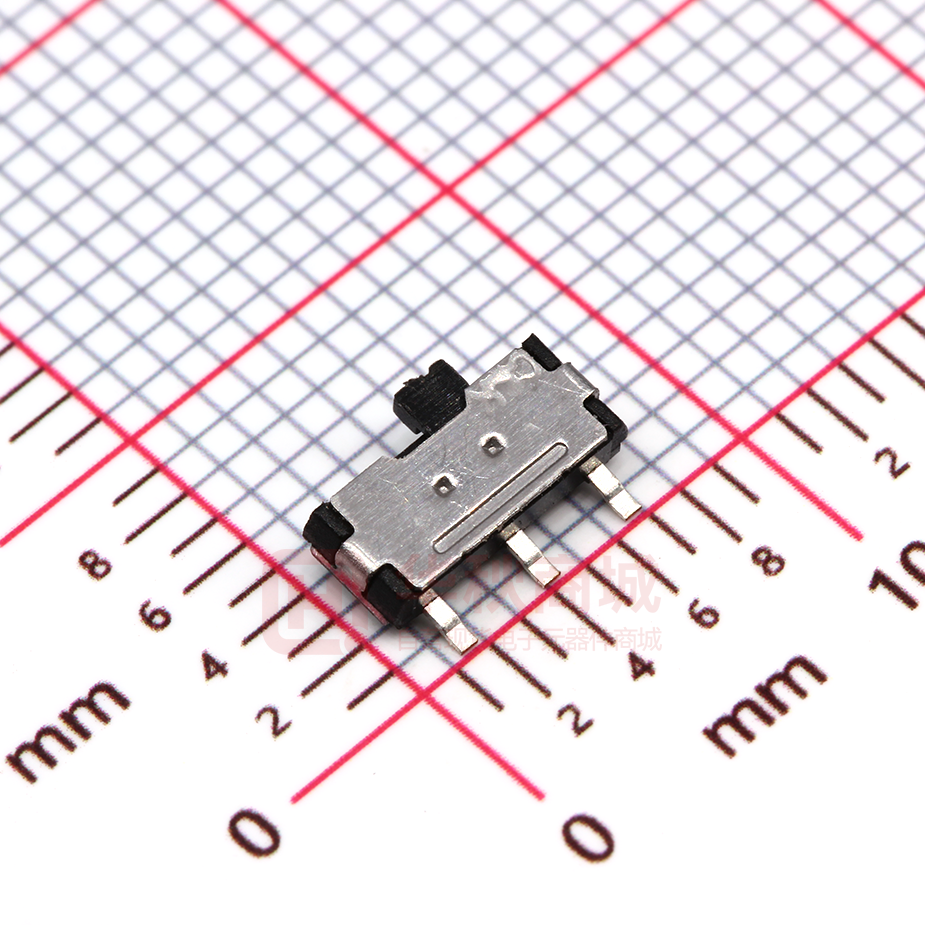

SWITCH FUNCTION POS.2 POS.1 ø.034 (0,85) .118 (3,0) PART NUMBER AYZ0102AGRLC CONN. TERMINALS .283 (7,2) .020 TYP (0.5) ø.032 TYP (0,8) .008 x 45º (0,2) CHAMFER .118 (3,0) .059 (1,5) .032 (0,8) .039 (1,0) .008 TYP (0,2) .079 (2,0) .110 (2,8) SCHEMATIC 1 C 2 3
RoHS Compliant RoHS Compatible
.059 (1,5)
YES
YES
ON 1-2
ON 2-3
.051 (1,3)
SPDT
SWITCH SHOWN IN POSITION 1
Dimensions are shown: Inch (mm) Specifications and dimensions subject to change
I–46
www.ck-components.com
AYZ Series Miniature Slide Switches
PC MOUNTING .098 (2,5) .020 TYP (0,5) .138 (3,5) .098 (2,5) .197 (5,0) .039 (1,0)
1 1 2 3 2 3
.039 (1,0)
.177 (4,5)
.268 (6,8)
RoHS Compliant RoHS Compatible
SWITCH FUNCTION POS.2 POS.1 PART NUMBER AYZ0202AGRLC CONN. TERMINALS SCHEMATIC
4
5
6
4
5
6
Ø.034 (0,85)
.283 (7,2) .059 (1,5) .020 TYP (0,5) Ø.032 TYP (0,8) .008 X 45º (0,2) CHAMFER .118 (3,0) .059 (1,5) .039 (1,0) .049 (1,2)
.118 (3,0) .039 (1,0)
YES
YES
ON 1-2,4-5 1 C 2
ON 2-3,5-6 3
.008 TYP (0,2) .178 (4,5) .236 (6,0)
I Slide
DPDT
4
5 C
6
SWITCH SHOWN IN POSITION 1
PC MOUNTING .315 (8,0) .079 (2,0) .079 (2,0) .039 (1,0)
1 1 2 3 4
.079 (2,0) .020 TYP (0,5) .118 (3,0)
.315 (8,0)
.126 (3,2)
2
3
4
SWITCH FUNCTION POS.2 POS.3 POS.1 PART NUMBER
ROHS ROHS Compliant Compatible
.079 (2,0) .059 (1,5) .386 (9,8) .020 TYP (0.5) (ø.034) (0,85)
.108 (2,75)
.217 (5,5) .039 (1,0) .008 TYP (0,2)
AYZ0103AGRLC CONN. TERMINALS SCHEMATIC
YES
YES
ON 1-3
ON 2-C
ON 3-4
.059 (1,5)
.032 (0,8) .051 (1,3)
1
2
3
C
4
(.008 x 45º) (0,2) CHAMFER
(ø.032 TYP) (0,8) .217 (5,5)
.088 (2,25) .118 (3,0)
SP3T
SWITCH SHOWN IN POSITION 1
PC MOUNTING .315 (8,0) .079 (2,0) .020 TYP (0,5) .138 (3,5) .079 (2,0) .079 (2,0) .039 (1,0)
1 1 2 C 3 2
.315 (8,0) PART NUMBER
C 3
ROHS ROHS Compliant Compatible
SWITCH FUNCTION POS.2 POS.3 POS.1
AYZ0203AGRLC .268 (6,8) CONN. TERMINALS SCHEMATIC
YES
YES
ON 1-C,4-C 1 2
ON 2-C,5-C C
ON 3-C,6-C 3
.177 (4,5) (ø.034) (0,85)
4 5 C 6
4
5
C
6
.108 (2,75)
.386 (9,8) .059 (1,5) .020 TYP (0.5) .059 (1,5) .039 (1,0)
.217 (5,5) .039 (1,0) DP3T 4 5 C 6
.049 (1,2)
.008 TYP (0,2) .178 (4,5) .236 (6,0)
Dimensions are shown: Inches (mm) Specifications and dimensions subject to change
(ø.032 TYP) (0,8) (.008 x 45º) (0,2) CHAMFER .217 (5,5)
SWITCH SHOWN IN POSITION 1
I–47
www.ck-components.com
AYZ Series Miniature Slide Switches
TAPE & REEL
For part number AYZ0102AGRLC
.079 (2,00) .315 (8,00) .059 DIA. (1,50) .069 (1,75) .112 (2,85)
Quantity per reel 4000
.157 (4,00)
.295 (7,50) .630 (16,00)
I Slide
For part number AYZ0103AGRLC
.079 (2,00)
FEED DIRECTION
.315 (8,00) .059 DIA. (1,50) .069 (1,75) .112 (2,85)
Quantity per reel 4000
.157 (4,00)
.295 (7,50) .630 (16,00)
FEED DIRECTION
For part number AYZ0202AGRLC
.079 (2,00) .315 (8,00) .059 DIA. (1,50) .069 (1,75) .152 (3,85)
Quantity per reel 3000
.157 (4,00)
.295 (7,50) .630 (16,00)
FEED DIRECTION
For part number AYZ0203AGRLC Quantity per reel 3000
.079 (2,00) .157 (4,00) .315 (8,00) .059 DIA. (1,50) .069 (1,75) .152 (3,85)
.295 (7,50) .630 (16,00)
FEED DIRECTION
Dimensions are shown: Inch (mm) Specifications and dimensions subject to change
