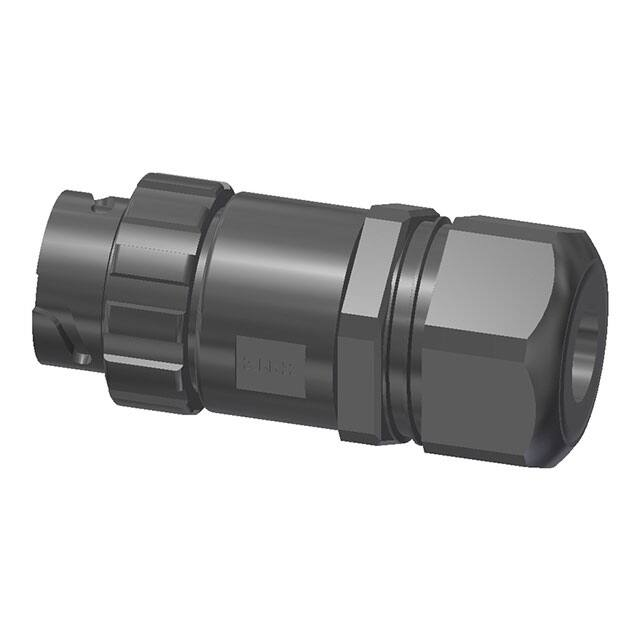

F E D C B A c Technical specification: Technische Daten: Working voltage/ 48 V AC/DC Betriebsspannung: Degree of protection/ IP67, rated when covered or fully mated with the appropriate mating connector/ Schutzart: IP67 bei Verwendung mit Kappe oder passenden Gegenstecker D Temperature range/ D -40 °C ... +100 °C Temperaturbereich: Current rating/ High power contact crimp; 30 A/ Strombelastbarkeit: Hochstromkontakt crimp; 30 A can be crimped with stranded copper wires: AWG 10-12/ crimpbar an Kupferlitze: AWG 10-12 UL-listed, File No./ E318363 UL- gelistet: Materials/ Werkstoffe: Coupler ring/ PA GF (black/schwarz); UL 94 V-0; UL (f1) rated PA GF (black/schwarz); UL 94 V-0; UL (f1) rated PA (black/schwarz); UL 94 V-0; UL (f1) rated NBR, black/schwarz Kupplungsring: Socket Housing/ 9,8 Cable gland/ 11,4 Buchsengehäuse: Cable gland rubber ring/ Kabelanschluss: Kabelanschluss Gummidichtung: Cable fitting/ C Interfacial seal/ PA (black/schwarz); UL 94 V-0; UL (f1) rated Silicone, red/ Stirnflächendichtung: Silikon, rot Retaining ring/ Stainless steel/ Haltering: Edelstahl High power contact/ Cu alloy, Au over Ni 76 20 Kabelverschraubung: C Hochstromkontakt: Installation specifiation/ Montagedaten: 2 x Conductor AWG10, Type SJOOW Connector kit is recommended for use with following cable type/ cable/Kabel n9-16 2 x Leiter AWG 10, Typ SJOOW Stecker wird für die Verwendung mit folgenden Kabeltypen empfohlen: 2 x Conductor AWG 12, Type SOOW/SJOOW 2 x Leiter AWG 12, Typ SOOW/SJOOW Crimp-Tool/ 360X10409X Tool insert/ 360X20029X Selector settings/ 7 for AWG 10 6 for AWG 12 Al-5047-Power Crimp-Werkzeug: Werkzeugeinsatz: B Selektor Einstellungen: Assembly instruction/ B The reproduction, distribution and utilization of this document as well as the communication of its contents to others without express authorization is prohibited. Offenders will be held liable for the payment of damages. All rights reserved in the event of the grant of a patent, utility model or design. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Montageanleitung: Stripping Dimensions/ 2 Contacts will be supplied loose/ Kabelvorbereitung: n3,7 2 Kontakte werden lose geliefert 22,24 8 7,8 Part no. / Part marked Contact plating/ Art.-Nr./ Bedruckung: Kontakt Veredelung: 17-400433 Power Contact 30 A/ Plating, mating area: Gold flash over Nickel Hochstromkontakt 30 A: Veredelung Steckbereich: Gold über Nickel Plating, termination side: Veredelung Anschluss Seite: Tin over Nickel Zinn über Nickel A A dim. in mm drawn/ gez. appd./ gepr.. Index: c Ä6469 13.02.17 K.H. Status: InBearbeitung Date/Datum Name 30.06.15 Henneboel 30.06.15 Strakerjahn IP67 Power Bayonet 2pos. Socket Kit / crimp cable mount n 9-16 mm IP67 Power-Bajonett 2pol. Buchsen-Kit / crimp Kabelmontage n 9-16 mm scale/Maßstab: R 1:1 dwg no / Z.-nr.: DINA3 17K1A466 1/1 RoHS compliant/konform F E D C B A
