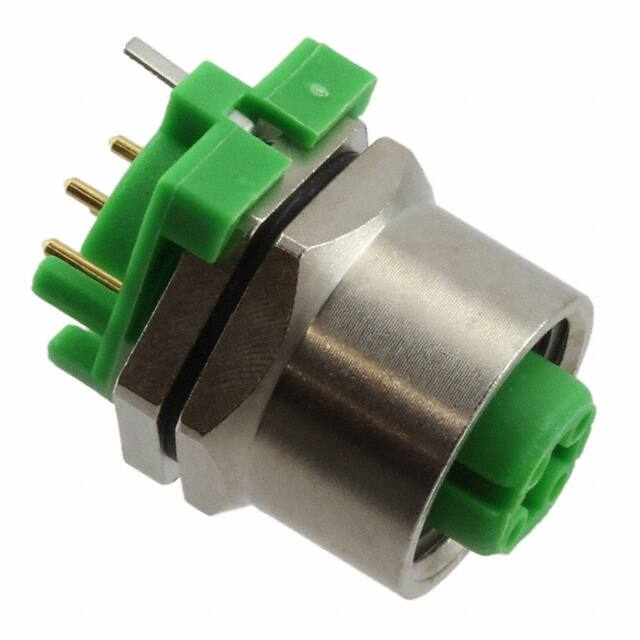

43-01223

n13,8 M12x1 SW 14 2,9 2,2 3 5,5 19,8 O-Ring Bemessungsspannung: IEC 61076-2-101 250 V Strombelastbarkeit: IEC 61076-2-101 4 A bei 40°C Isolationswiderstand: IEC 60512 >=100 M Verschmutzungsgrad: IEC 60664-1 3/2 Schutzart: IEC 60529 IP 67, im verschraubten Zustand Umgebungstemperatur: EN 60512-11-10 EN 60512-11-4 -30°C ... +85°C -40°C -40°C ... +85°C Steckzyklen: IEC 60512-9a >=100 Ω Gehäusewand min 2,5mm - max 3mm Technische Daten: Werkstoffe: SW 15 Schirmblech 16 8,5 Kontakt: CuZn, Ni b / Au 0,2 gal. Kontaktträger: PA 6.6, UL 94 V-0 Dichtung: FPM / NBR Flanschgehäuse: CuZn, Ni Schirmblech: Federstahl, Sn gal. 12 Montagedaten: empfohlenes Drehmoment: 0,8-1 Nm Conec Montagewerkzeug: Drehmomentschlüssel: 36-000200 Steckeinsatz SW 14: 36-000370 Steckeinsatz SW 15: 36-000320 Lochbild Leiterplatte Leiterplatte 1,60mm n5 2 3 7,7 n2,2 1 4 n1 10 Allgemeintoleranz: 0 0,0 0,00 ∢ ± ± ± ± 0,50mm 0,25mm 0,10mm 1,5° Diese Zeichnung darf ohne unsere ausdrückliche, schriftliche Genehmigung weder vervielfältigt noch dritten Personen ausgehändigt werden. Eigentums- und Urheberrecht vorbehalten ,3 Art.-Nr.: Bezeichnung: 43-01223 SAL - 12D - FKH4 - X5,5 Pol 4 Bemerkung: mit Schirmblech Benennung: dim. in mm Datenblatt überarbeitet, Schlüsselweite geändert, Montagedaten ergänzt Litzentoleranz: Durchgangsloch n12,5 +- 00,2 Index: d 29.08.13 MG Ä4884 RoHS & REACH konform CAD-Unterlage nicht manuell ändern Bohrung für optionale Schirmauflage n1,7 45° n1,2 Datum Name gez. 03.12.07 Fromm gepr. 18.02.08 W.Schmidt Flanschkupplung M12x1 axial, Hinterwandmontage, Industrial Ethernet, Printkontakt, X5,5 Zeichnungsnr.: 43K1A537 R Artikelnr.:
