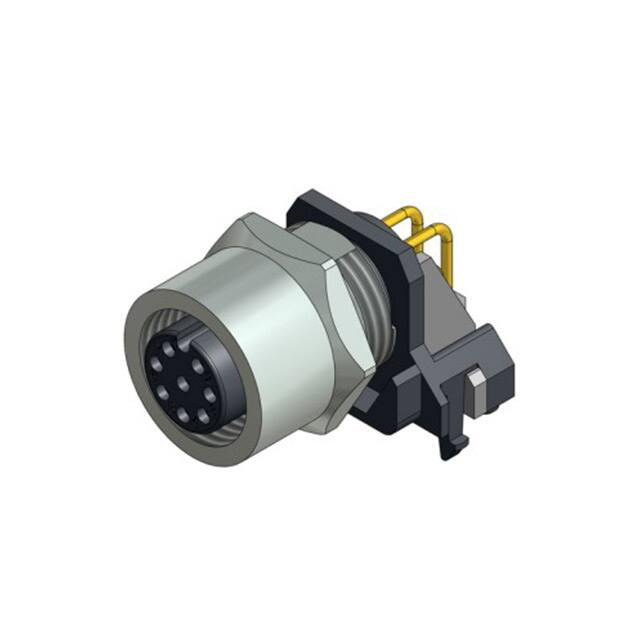

43-02639

n14 M12x1 4 9 n0,8 26,8 O-Ring 30V Strombelastbarkeit: IEC 61076-2-101 2 A bei 40°C Isolationswiderstand: IEC 60512 >=100 M Verschmutzungsgrad: IEC 60664-1 3/2 Schutzart: IEC 60529 IP 67, im verschraubten Zustand Umgebungstemperatur: EN 60512-11-10 EN 60512-11-4 -30°C ... +85°C -40°C -40°C ... +85°C Steckzyklen: IEC 60512-9a >=100 Werkstoffe: Leiterbplatte 19,7 16 8,5 Bemessungsspannung: IEC 61076-2-101 Ω Gehäusewand min 1mm - max 2mm Technische Daten: Schirmblech Kontakt: CuZn, Ni b / Au 0,2 gal. Kontaktträger: PA, UL 94 V-0 Dichtung: FPM Flanschgehäuse: CuZn, Ni Schirmblech: CuSn6 / Sn 0,8-1 Nm empfohlenes Drehmoment: Conec Montagewerkzeug: 19 15 n17 Montagedaten: SW Drehmomentschlüssel: 36-000200 Steckeinsatz SW 15: 36-000320 siehe Abb.1 43K1A1791 15 Montagelöcher: 12,2 15 `0,1 Lochbild Leiterplatte 1,6mm Gehäusewand 4,16 23,3 Bohrung für optionale Schirmauflage n1,3 n2 2,1 6 8 3 4 4 9 5 4 7 2 2,1 1 3 n n 1 ,8 2,0 (8 x) 5 Art.-Nr.: Bezeichnung: Pol 43-02638 SAL - 12 - FKW8 8 43-02639 SAL - 12S - FKW8 8 Bemerkung: mit Schirmblech Benennung: dim. in mm RoHS & REACH konform CAD-Unterlage nicht manuell ändern 5,44 Allgemeintoleranz: 0 0,0 0,00 ∢ ± ± ± ± 0,50mm 0,25mm 0,10mm 1,5° Diese Zeichnung darf ohne unsere ausdrückliche, schriftliche Genehmigung weder vervielfältigt noch dritten Personen ausgehändigt werden. Eigentums- und Urheberrecht vorbehalten Datum Name gez. 06.08.15 Böckeler gepr. 06.08.15 Franz Flanschkupplung M12x1 gewinkelt, Frontmontage, Printkontakte Zeichnungsnr.: 43K1A3060 R Artikelnr.: siehe Tabelle
