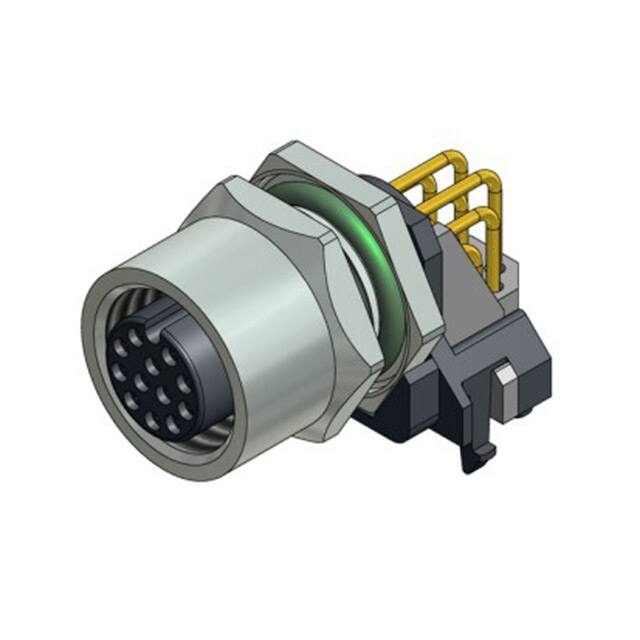

43-02742

n13,8 M12x1 4 2 29 O-Ring SW 15 30 V Strombelastbarkeit: IEC 61076-2-101 1,5 A bei 40°C Isolationswiderstand: IEC 60512 >=100 M Verschmutzungsgrad: IEC 60664-1 3/2 Schutzart: IEC 60529 IP 67, im verschraubten Zustand Umgebungstemperatur: EN 60512-11-10 EN 60512-11-4 -30°C ... +85°C -40°C -40°C ... +85°C Steckzyklen: IEC 60512-9a >=100 Werkstoffe: n0,8 Leiterplatte Bemessungsspannung: IEC 61076-2-101 Ω SW 14 Gehäusewand 2,5mm - max 3mm Technische Daten: 19,7 Kontakt: CuZn, Ni b / Au 0,2 gal. Kontaktträger: PA GF, UL 94 V-0 Dichtung: FPM / NBR Flanschgehäuse: CuZn, Ni Schirmblech: Federstahl, Sn gal. 16 Montagedaten: 8,5 empfohlenes Drehmoment: 0,8-1 Nm Conec Montagewerkzeug: Drehmomentschlüssel: 36-000200 Steckeinsatz SW 14: 36-000370 Steckeinsatz SW 15: 36-000320 19 Schirmblech Lochbild Leiterplatte 1,6mm 1,91 Bohrung für optionale Schirmauflage Gehäusewand 3,54 5,34 24 4 6 7 2,9 6,2 5 8 9 12 3 10 1 4 11 2 Allgemeintoleranz: 0 0,0 0,00 ∢ ± ± ± ± 0,50mm 0,25mm 0,10mm 1,5° Diese Zeichnung darf ohne unsere ausdrückliche, schriftliche Genehmigung weder vervielfältigt noch dritten Personen ausgehändigt werden. Eigentums- und Urheberrecht vorbehalten 5 (2x ) n2,0 5,61 1` 0, 05 15 `0,1 Art.-Nr.: Bezeichnung: Pol 43-02741 SAL - 12 - FKHW12 12 43-02742 SAL - 12S - FKHW12 12 (1 2x ) Bemerkung: mit Schirmblech dim. in mm Datenblatt überarbeitet Schlüsselweite SW14 war SW15 Litzentoleranz: n Benennung: Index: a 11.05.16 fro Ä4884 RoHS & REACH konform CAD-Unterlage nicht manuell ändern n2 ,8 (2x ) 2,86 3,1 n12,5 +- 00,2 1,4 9 3 n1,3 1,63 Durchgangsloch Datum Name gez. 11.01.16 Böckeler gepr. 11.01.16 Fromm Flanschkupplung M12x1 gewinkelt, Hinterwandmontage, Printkontakt Zeichnungsnr.: 43K1A3072 R Artikelnr.: siehe Tabelle
