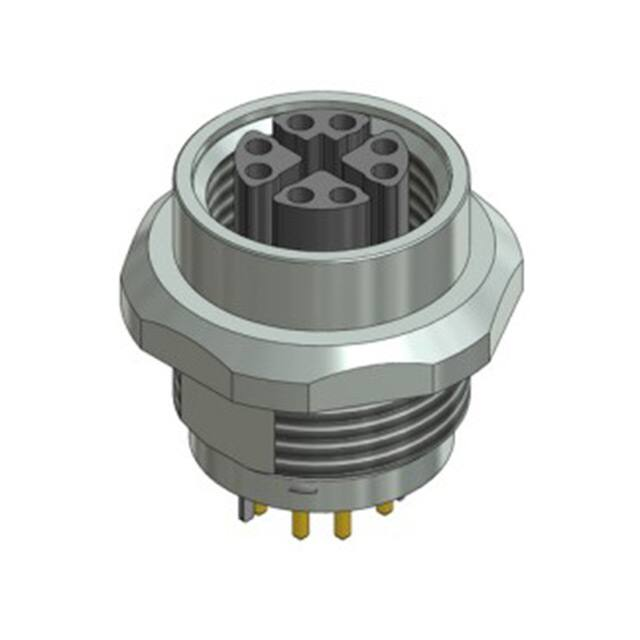

43-02758

Technische Daten: M12x1 n8,25 Bemessungsspannung: IEC 61076-2-109 8pol 48 V Strombelastbarkeit: IEC 61076-2-109 8pol 0,5 A bei 40°C 12 17 Ω Übertragsungseigenschaften: CAT 6A / 10 GBit/s IEC 61076-2-109 9 O-Ring Ø0,75 2,9 1 0,9 0,7 2,9 1,3 Platinenoberfläche Isolationswiderstand: IEC 60512 >=100 M Verschmutzungsgrad: IEC 60664-1 3 Schutzart: IEC 60529 IP 67, im verschraubten Zustand Umgebungstemperatur: EN 60512-11-10 EN 60512-11-4 -25°C ... +95°C -40°C -40°C ... +85°C Steckzyklen: IEC 60512-9a >=100 Gesamtfederkraft: max. 10N Werkstoffe: Ø10 n12,5 M14x1 Ø19 Kontakt: CuZn, Ni b / Au 0,2 gal. Kontaktträger: LCP GF, UL 94 V-0 Schirmkreuz: CuSn, Ni / sel. Sn Flanschgehäuse: CuZn, Ni Dichtung: FPM SW18 Baugruppe Isolierkörper geeignet für Reflow Lötprozess max. 60s / 250°C Layout Leiterplatte 5,6 2,8 5 4 3 7 12,6 1 8 Codierung Ø11,5 Ø0,8 (3x) +0,1 n 14,1 Minimale Wandstärke 1,5mm, alternativ Frontplattenausschnitt d=14,1 Ø1 (8x) Ø1,3 (8x) Art.-Nr. Verpackun- Art.-Nr. Verpackun- Bezeichnung: gseinheit Rolle: gseinheit lose: 43-02758TR SAL- 12X - FK8 - X9 / THR 43-02758 Pol 8 Benennung: dim. in mm RoHS & REACH konform CAD-Unterlage nicht manuell ändern 6 2 +0,1 Frontplattenausschnitt 5,6 Ø10 `0,03 Tape & Reel - Artikel mit Klebepad Ø11mm 2,8 1,7 Allgemeintoleranz: 0 0,0 0,00 ∢ ± ± ± ± 0,50mm 0,25mm 0,10mm 1,5° Diese Zeichnung darf ohne unsere ausdrückliche, schriftliche Genehmigung weder vervielfältigt noch dritten Personen ausgehändigt werden. Eigentums- und Urheberrecht vorbehalten Datum Name gez. 18.03.16 Brüntrup gepr. 18.03.16 Willer Flanschkupplung M12x1 THR, X-Cod., Frontmontage X9 Zeichnungsnr.: 43K1A2867 R Artikelnr.: siehe Tabelle
