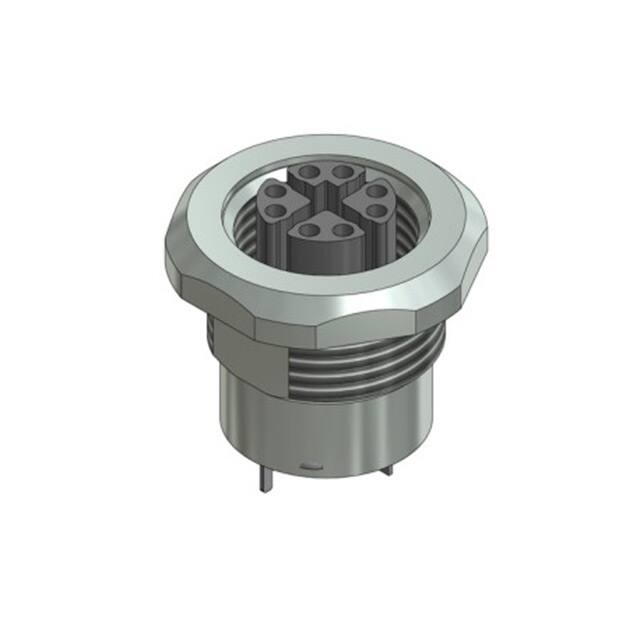

43-02759

Technische Daten: M12x1 n8,25 Bemessungsspannung: IEC 61076-2-109 8pol 48 V Strombelastbarkeit: IEC 61076-2-109 8pol 0,5 A bei 40°C 17 Ω Übertragsungseigenschaften: CAT 6A / 10 GBit/s IEC 61076-2-109 1,3 1 Platinenoberfläche 0,7 6,9 13 O-Ring 0,9 Ø0,75 Ø10 n12,5 Isolationswiderstand: IEC 60512 >=100 M Verschmutzungsgrad: IEC 60664-1 3 Schutzart: IEC 60529 IP 67, im verschraubten Zustand Umgebungstemperatur: EN 60512-11-10 EN 60512-11-4 -25°C ... +95°C -40°C -40°C ... +85°C Steckzyklen: IEC 60512-9a >=100 Gesamtfederkraft: max. 10N Werkstoffe: M14x1 Ø19 Kontakt: CuZn, Ni b / Au 0,2 gal. Kontaktträger: LCP GF, UL 94 V-0 Schirmkreuz: CuSn, Ni / sel. Sn Flanschgehäuse: CuZn, Ni Dichtung: FPM Koplanarität aller Kontakte max. 0,1mm SW18 Baugruppe Isolierkörper geeignet für Reflow Lötprozess max. 60s / 250°C Layout Leiterplatte 5,6 2,8 Ø10 `0,03 12,6 +0,1 Tape & Reel - Artikel mit Klebepad Ø11mm 5 4 3 6 2 n 14,1+0,1 7 1 Minimale Wandstärke 1,5mm, alternativ Frontplattenausschnitt d=14,1 8 Ø1,3 (8x) Codierung Ø11,5 Ø0,8 (3x) Art.-Nr. Verpackun- Art.-Nr. Verpackun- Bezeichnung: gseinheit Rolle: gseinheit lose: Pol SAL- 12X - FK8 - X13 / SMT 8 43-02759 Benennung: dim. in mm RoHS & REACH konform CAD-Unterlage nicht manuell ändern 43-02759TR 5,6 Frontplattenausschnitt 2,8 1,7 Allgemeintoleranz: 0 0,0 0,00 ∢ ± ± ± ± 0,50mm 0,25mm 0,10mm 1,5° Diese Zeichnung darf ohne unsere ausdrückliche, schriftliche Genehmigung weder vervielfältigt noch dritten Personen ausgehändigt werden. Eigentums- und Urheberrecht vorbehalten Datum Name gez. 23.03.16 Brüntrup gepr. 23.03.16 Willer Flanschkupplung M12x1 SMT, X-Cod., Frontmontage X13 Zeichnungsnr.: 43K1A3042 R Artikelnr.: siehe Tabelle
