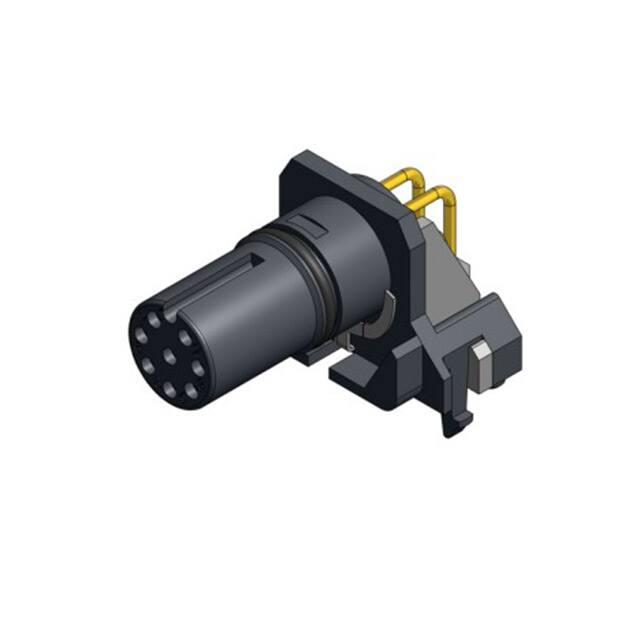

43-02797

Technische Daten: 8,2 +- 0,05 0,2 9,5 0,05 O-Ring 9 30 V Strombelastbarkeit: IEC 61076-2-101 2 A bei 40 C Isolationswiderstand: IEC 60512 >=100 M Verschmutzungsgrad: IEC 60664-1 3/2 Schutzart: IEC 60529 IP 67, im verschraubten Zustand Umgebungstemperatur: EN 60512-11-10 EN 60512-11-4 -30 C ... +85 C -40 C -40 C ... +85 C Steckzyklen: IEC 60512-9a >=100 4 +0 1 - 0,5 Werkstoffe: 0,8 9 10 4 12,1 16,8 (f r Flanschgeh use) Bemessungsspannung: IEC 61076-2-101 Leiterplatte Kontakt: CuZn, Ni b / Au 0,2 gal. Kontakttr ger: PA, UL 94 V-0 Dichtung: FPM Schirmblech: CuSn6, Sn 17,7 14 19 15 12,5 8,5 Lochbild Leiterplatte 1,6mm Bohrung f r optionale Schirmauflage 3 Schirmblech 4,16 Geh usewand 9 ) 2,8 (2x 05 2, x) (2 RoHS & REACH konform CAD-Unterlage nicht manuell ndern Allgemeintoleranz: Diese Zeichnung darf ohne unsere ausdr ckliche, schriftliche Genehmigung weder vervielf ltigt noch dritten Personen ausgeh ndigt werden. Eigentums- und Urheberrecht vorbehalten 1 7 5,44 0 0, 15 0,1 Art.-Nr.: Bezeichnung: Pol 43-02796 SAL - 12 - IKW8 8 43-02797 SAL - 12S - IKW8 8 Bemerkung: mit Schirmblech Benennung: Index: b 27.04.16 CS 6106 dim. in mm nderung der Toleranz im Steckgesicht 0,50mm 0,25mm 0,10mm 1,5 2 ) 8x ( 5 1 0 0,0 0,00 6 2,1 4,5 3 4 5 8 4 2,1 24 1,3 Datum Name gez. 04.01.16 B ckeler gepr. 04.01.16 Fromm Isolierk rper Kupplung M12x1 gewinkelt, Printkontakte Zeichnungsnr.: 43K1A3069 R Artikelnr.: siehe Tabelle
