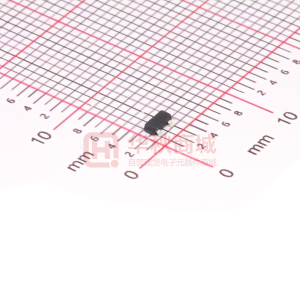

BAW56

厂商：
DIODES
封装：
描述：
BAW56 - QUAD SURFACE MOUNT SWITCHING DIODE ARRAY - Diodes Incorporated

数据手册：

下载BAW56.pdf

立即购买

详情介绍
数据手册
价格&库存

BAW56 数据手册

BAW56DW QUAD SURFACE MOUNT SWITCHING DIODE ARRAY Features NEW PRODUCT · · · · · Fast Switching Speed Ultra-Small Surface Mount Package For General Purpose Switching Applications High Conductance Two “BAW56” Circuits In One Package SOT-363 A A1 Dim C2 Min 0.10 1.15 2.00 0.30 1.80 1.80 ¾ 0.90 0.25 0.10 Max 0.30 1.35 2.20 0.40 2.20 2.20 0.10 1.00 0.40 0.25 A B BC C2 C D E G H M Mechanical Data · · · · · Case: SOT-363, Molded Plastic Terminals: Solderable per MIL-STD-202, Method 208 Polarity: See Diagram Marking: KJC Weight: 0.006 grams (approx.) 0.65 Nominal C1 C1 A2 H K J K L M J D F L All Dimensions in mm Maximum Ratings @ TA = 25°C unless otherwise specified Characteristic Non-Repetitive Peak Reverse Voltage Peak Repetitive Reverse Voltage Working Peak Reverse Voltage DC Blocking Voltage RMS Reverse Voltage Forward Continuous Current (Note 1) Average Rectified Output Current (Note 1) Non-Repetitive Peak Forward Surge Current @ t = 1.0ms @ t = 1.0s Power Dissipation (Note 1) Thermal Resistance Junction to Ambient Air (Note 1) Operating and Storage Temperature Range Symbol VRM VRRM VRWM VR VR(RMS) IFM IO IFSM Pd RqJA Tj , TSTG BAW56DW 100 75 53 300 150 2.0 1.0 200 625 -65 to +150 Unit V V V mA mA A mW K/W °C Electrical Characteristics Characteristic Maximum Forward Voltage @ TA = 25°C unless otherwise specified Symbol VFM Min ¾ Max 0.715 0.855 1.0 1.25 2.5 50 30 25 2.0 4.0 Unit V mA mA mA nA pF ns Test Condition IF = 1.0mA IF = 10mA IF = 50mA IF = 150mA VR = 75V VR = 75V, Tj = 150°C VR = 25V, Tj = 150°C VR = 20V VR = 0, f = 1.0MHz IF = IR = 10mA, Irr = 0.1 x IR, RL = 100W Maximum Peak Reverse Current Junction Capacitance Reverse Recovery Time Notes: IRM Cj trr ¾ ¾ ¾ 1. Valid provided that terminals are kept at ambient temperature. DS30146 Rev. B-1 1 of 2 BAW56DW IF, INSTANTANEOUS FORWARD CURRENT (mA) 1000 10,000 NEW PRODUCT IR, LEAKAGE CURRENT (nA) 100 1000 10 100 1.0 10 0.1 VR = 20V 0.01 0 1 2 VF, INSTANTANEOUS FORWARD VOLTAGE (V) Fig. 1 Forward Characteristics 1 0 100 200 Tj, JUNCTION TEMPERATURE (°C) Fig. 2 Leakage Current vs Junction Temperature DS30146 Rev. B-1 2 of 2 BAW56DW

下载 PDF

BAW56

1. 物料型号： - 型号：BAW56DW

2. 器件简介： - BAW56DW是一款四路表面贴装开关二极管阵列，具有快速开关速度和超小尺寸表面贴装封装，适用于一般用途的开关应用，具有高导通性，并且在一个封装内包含两个“BAW56”电路。

3. 引脚分配： - 封装类型：SOT-363，模塑塑料 - 极性：见图示 - 标记：KJC - 重量：约0.006克 - 引脚可焊性符合MIL-STD-202标准方法208。

4. 参数特性： - 最大额定值在环境温度25°C下，除非另有说明。 - 非重复峰值反向电压（VRM）：100V - 峰值重复反向电压/工作峰值反向电压/直流阻断电压（VRRM VRWM VR）：75V - 有效值反向电压（VR(RMS)）：53V - 正向连续电流（IFM）：300mA - 平均整流输出电流（IO）：150mA - 非重复峰值正向浪涌电流（IFSM）：2.0A（1.0us）和1.0A（1.0s） - 功率耗散（Pd）：200mW - 热阻（RoJA）：625K/W - 工作和存储温度范围（T,TSTG）：-65至+150°C

5. 功能详解： - 电气特性在环境温度25°C下，除非另有说明。 - 最大正向电压（VFM）：0.715V至1.25V，根据不同的正向电流（IF） - 最大反向峰值电流（IRM）：2.5A至25nA，根据不同的反向电压（VR）和结温（Tj） - 结电容（C）：2.0pF，反向电压为0时，频率为1.0MHz - 反向恢复时间（trr）：4.0ns，正向电流和反向电流均为10mA，反向电流为正向电流的0.1倍，负载电阻为100欧姆

6. 应用信息： - 适用于一般用途的开关应用。

7. 封装信息： - 封装类型：SOT-363 - 尺寸参数：详细尺寸参数见PDF文档中的图表。
