DBI25-08A

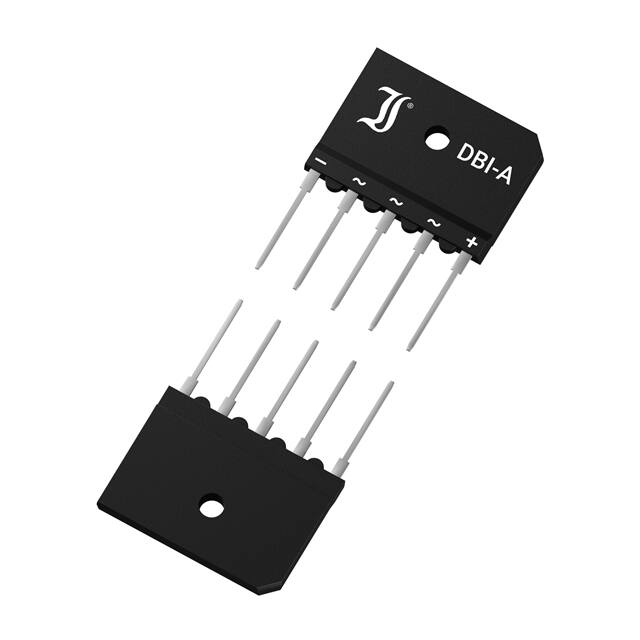

DBI25-08A ... DBI25-18A DBI25-08A ... DBI25-18A IFAV = 25 A (115°C) VRRM = 800...1800 V IFAV = 40 A (85°C) IFSM = 370/390 A VF < 1.05 V Tjmax = 175°C Three Phase Diode Bridge Rectifier Dreiphasen-Dioden-Brückengleichrichter Version 2021-03-08 Typical Application 50/60 Hz 3~ Mains Rectification Power Supplies, Drive Inverter, Battery Charger, HVAC Devices Commercial grade 1) Typische Anwendung 50/60 Hz 3~ Netzgleichrichtung Stromversorgungen, Antriebsumrichter, Ladegeräte, Klimageräte Standardausführung 1) SPICE Model & STEP File 1) + ~2 ~3 RoHS Mechanical Data 1) Mechanische Daten 1) Packed in tubes/cardboards Marking Type/Typ – ~~~ + ~1 Besonderheit Sechs Dioden in Brückenschaltung UL-anerkannt, Liste E175067 Große Luft- und Kriechstrecken Montage mit nur einer Schraube Isoliertes Gehäuse Konform zu RoHS (Ausn. 7a) Pb REACH, Konfliktmineralien 1) EE WE Features Six diodes in bridge configuration UL recognized, File E175067 Large clearance and creepage Single screw assembly Isolated case Compliant to RoHS (exemp. 7a) REACH, Conflict Minerals 1) EL V DBI-A (35 x 25 x 4) Weight approx. 15/300 Verpackt in Stangen/Kartons 9g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen − MSL N/A HS Code 85411000 Maximum ratings 2) Type Typ Grenzwerte 2) Max. alternating input voltage Max. Eingangswechselspannung VVRMS [V] 3) Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] 4) Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] 4) DBI25-08A 280 800 900 DBI25-12A 560 1200 1300 DBI25-16A 800 1600 1700 DBI25-18A 1000 1800 1900 Max. output current assembled on heatsink Dauergrenzstrom am Brückenausgang bei Kühlkörpermontage (R or C load) TC = 85°C TC = 115°C TC = 145°C IFAV 40 A 25 A 6A Max. output current free-standing – Dauergrenzstrom freistehend TA = 50°C IFAV 4 A 5) Repetitive peak forward current – Periodischer Spitzenstrom f > 15 Hz IFRM 74 A 5) Peak forward surge current Stoßstrom in Fluss-Richtung 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 370 A 390 A t < 10 ms i2t 680 A2s Junction temperature – Sperrschichttemperatur Operating temperature – Betriebstemperatur Storage temperature – Lagerungstemperatur Tj Top TS -50...+175°C 150°C -50...+150°C Admissible mounting torque Zulässiges Anzugsdrehmoment M4 9 ± 10% lb.in. 1 ± 10% Nm Half sine-wave Sinus-Halbwelle Rating for fusing – Grenzlastintegral 1 2 3 4 5 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Eventual superimposed voltage peaks must not exceed VRRM – Evtl. überlagerte Spannungsspitzen dürfen VRRM nicht überschreiten Valid per diode – Gültig pro Diode Valid, if leads are kept at TA at 5mm from case – Gültig, wenn die Anschlüsse in 5mm vom Gehäuse auf TA gehalten werden 1 http://www.diotec.com/ © Diotec Semiconductor AG DBI25-08A ... DBI25-18A Characteristics Kennwerte Forward voltage – Durchlass-Spannung Tj = 25°C IF = 12.5 A VF < 1.05 V 1) Leakage current Sperrstrom Tj = 25°C Tj = 150°C VR = VRRM IR < 5 µA 1) < 1500 µA 1) trr typ. 1500 ns 1) Cj 95 pF Reverse recovery time – Sperrverzug IF = 0.5 A through/über IR = 1 A to IR = 0.25 A Typical junction capacitance – Typische Sperrschichtkapazität VR = 4 V Isolation voltage terminals to case – Isolationsspannung Anschlüsse zum Gehäuse VISO > 2500 V Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 50 K/W 1) Typical thermal resistance junction to case Typischer Wärmewiderstand Sperrschicht – Gehäuse RthC RthC 4.3 K/W 1) 0.7 K/W 2) 120 103 [%] [A] 100 Tj = 125°C 2 10 80 Tj = 25°C 10 60 40 1 20 IF IFAV 10 350a-(12.5a-1,05v) -1 0.4 VF 0.8 1.0 1.2 1.4 0 [V] 1.8 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) 0 TC 50 100 150 [°C] Rated forward current versus case temperature Zul. Richtstrom in Abh. von der Gehäusetemp. 100 Dimensions – Maße [mm] [%] 10 Zth Rth -3 -2 -1 1 10-4 [s] 10 10 10 1 [tp] Relative transient thermal impedance vs. pulse duration (typical) Relativer transienter Wärmewiderstand über Impulsdauer (typisch) 10 3 10 [A] 102 îF 10 (375a-25a) 1 10 2 10 [n] 3 10 Peak forward surge current versus number of cycles at 50 Hz Durchlaß-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz 1 2 2 Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet Valid per diode – Gültig pro Diode Valid per device – Gültig pro Bauteil http://www.diotec.com/ © Diotec Semiconductor AG
