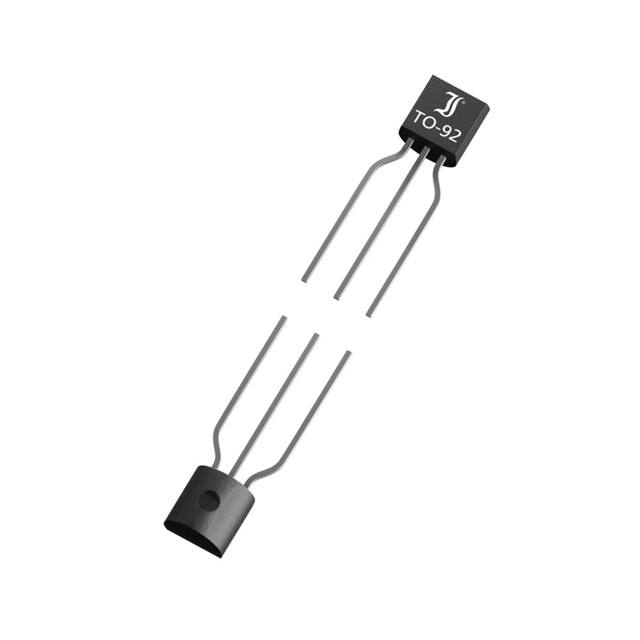

DI79LxxZAB DI79LxxZAB VIN VOut Tol. Negative Fixed Voltage Regulators Negativ Festspannungs-Regler = -30 ... -40 V = -5.0 ... -24 V = ± 5% IO = 0.1 A Tjmax = 125°C Version 2021-09-30 1 23 Features Thermal overload protection Short circuit protection Fixed voltage range: -5.0V, -6.0V, -8.0V, -9.0V -10V, -12V, -15V, -18V, -24V Also available in SOT-89 and SO-8 Compliant to RoHS (w/o exemp.) REACH, Conflict Minerals 1) Typische Anwendungen Hocheffiziente Linearregler Aktive SCSI-Abschluss-Regler Ausgangsregler für getaktete Gleichstromwandler Batterie-gestützte Spannungsversorgung Standardausführung1) Besonderheiten Thermische Überlastsicherung Kurzschlussfest Festspannungswerte: -5.0V, -6.0V, -8.0V, -9.0V -10V, -12V, -15V, -18V, -24V Auch erhältlich in SOT-89 und SO-8 Konform zu RoHS (ohne Ausn.) Pb REACH, Konfliktmineralien 1) RoHS EE WE SPICE Model & STEP File 1) Typical Applications High efficiency linear regulators, Active SCSI termination regulator Post regulators for switch mode DC-DC converters Battery backed-up regulated supply Commercial grade 1) EL V TO-92 10D3 Mechanical Data 1) Mechanische Daten 1) In Bulk (Raster 1.27) 2000 Weight approx. Marking Code See next pages | s. nächste Seiten Schüttgut (Raster 1.27) 0.18 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = N/A HS Code 85423990 Maximum ratings 2) Input voltage Eingangsspannung Grenzwerte 2) VIN -30 V -35 V -40 V - 100 mA Power dissipation Verlustleistung Ptot Internally limited 3) Intern begrenzt 3) Junction temperature – Sperrschichttemperatur Tj -40 ... +125°C Storage temperature – Lagerungstemperatur TS -55…+150°C Output current – Ausgangsstrom VO = -5.0 ... -10V VO = -12 ... -18V VO = -24V IO Application Note Applikationshinweis Fig. 1 Typische Anwendungsschaltung für DI79LxxZAB Fig. 1 Typical application circuit for DI79LxxZAB 1 2 3 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C, unless otherwise specified – TA = 25°C, wenn nicht anders angegeben Maximum power dissipation at TA: Ptot = (TJmax – TA)/Rtha – Maximale Verlustleistung bei TA: Ptot = (TJmax – TA)/Rtha © Diotec Semiconductor AG http://www.diotec.com/ 1 DI79LxxZAB Characteristics 1, 2) Kennwerte Type Code: D05Z DI79L05ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -4.8 V -5 V -5.2 V VOut -4.75 V -4.75 V - -5.25 V -5.25 V ∆ VOUT - - 150 mV 100 mV - - 60 mV 30 mV - 6 mA 5.5 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -7 to -20 V IOut = 1.0 to 70 mΑ, VIN = -10 V Line Regulation – Betriebsspannungsdurchgriff VIN = -7.0 to -20 V VIN = -8.0 to -20 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 41 dB 49 dB - - 42 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -8 to -20 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = 8 to 18 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 2 200 K/W 2) Tj = 25°C and VIN = -10 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -10 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden http://www.diotec.com/ © Diotec Semiconductor AG DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: D06Z DI79L06ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -5.75 V -6 V -6.25 V VOut -5.7 V -5.7 V - -6.3 V -6.3 V ∆ VOUT - - 175 mV 125 mV ∆ VOUT - - 80 mV 40 mV IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 40 dB 48 dB - - 46 µV - - 1.7 V - ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -8 to -20 V IOut = 1.0 to 70 mΑ, VIN = -12 V Line Regulation – Betriebsspannungsdurchgriff VIN = -8.0 to -20 V VIN = -9.0 to -20 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C - 6 mA 5.5 mA Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -9.0 to -20 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -9.0 to -19 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 200 K/W 2) Tj = 25°C and VIN = -12 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -12 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden © Diotec Semiconductor AG http://www.diotec.com/ 3 DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: D08Z DI79L08ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -7.7 V -8 V -8.3 V VOut -7.6 V -7.6 V - -8.4 V -8.4 V ∆ VOUT - - 175 mV 125 mV - - 80 mV 40 mV - 6 mA 5.5 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -11.5 to -23 V IOut = 1.0 to 70 mΑ, VIN = -14 V Line Regulation – Betriebsspannungsdurchgriff VIN = -10.5 to -23 V VIN = -11 to -23 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 37 dB 46 dB - - 54 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -11 to -23 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -12 to -22 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 4 200 K/W 2) Tj = 25°C and VIN = -14 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -14 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden http://www.diotec.com/ © Diotec Semiconductor AG DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: D09Z DI79L09ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -8.6 V -9.0 V -9.4 V VOut -8.55 V -8.55 V - -9.45 V -9.45 V ∆ VOUT - - 175 mV 125 mV - - 90 mV 40 mV - 6 mA 5.5 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -12 to -24 V IOut = 1.0 to 70 mΑ, VIN = -15 V Line Regulation – Betriebsspannungsdurchgriff VIN = -12 to -24 V VIN = -13 to -24 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 38 dB 45 dB - - 58 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -13 to -24 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -13 to -23 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 200 K/W 2) Tj = 25°C and VIN = -15 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -15 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden © Diotec Semiconductor AG http://www.diotec.com/ 5 DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: D0AZ DI79L10ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -9.6 V -10.0 V -10.4 V VOut -9.5 V -9.5 V - -10.5 V -10.5 V ∆ VOUT - - 175 mV 125 mV - - 90 mV 40 mV - 6 mA 5.5 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -13 to -25 V IOut = 1.0 to 70 mΑ, VIN = -17 V Line Regulation – Betriebsspannungsdurchgriff VIN = -13 to -25 V VIN = -14 to -25 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 37 dB 44 dB - - 62 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -14 to -25 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -14 to -24 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 6 200 K/W 2) Tj = 25°C and VIN = -17 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -17 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden http://www.diotec.com/ © Diotec Semiconductor AG DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: DA2Z DI79L12ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -11.5 V -12.0 V -12.5 V VOut -11.4 V -11.4 V - -12.6 V -12.6 V ∆ VOUT - - 250 mV 200 mV - - 100 mV 50 mV - 6.5 mA 6.0 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -14 to -27 V IOut = 1.0 to 70 mΑ, VIN = -19 V Line Regulation – Betriebsspannungsdurchgriff VIN = -14.5 to -27 V VIN = -16 to -27 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 37 dB 42 dB - - 70 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -16 to -27 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -15 to -25 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 200 K/W 2) Tj = 25°C and VIN = -19 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -19 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden © Diotec Semiconductor AG http://www.diotec.com/ 7 DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: DA5Z DI79L15ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -14.4 V -15.0 V -15.6 V VOut -14.25 V -14.25 V - -15.75 V -15.75 V ∆ VOUT - - 300 mV 250 mV - - 150 mV 75 mV - 6.5 mA 6.0 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -17.5 to -30 V IOut = 1.0 to 70 mΑ, VIN = -23 V Line Regulation – Betriebsspannungsdurchgriff VIN = -17.5 to -30 V VIN = -19.0 to -30 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 34 dB 39 dB - - 82 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -19 to -30 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -18.5 to -28.5 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 8 200 K/W 2) Tj = 25°C and VIN = -23 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -23 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden http://www.diotec.com/ © Diotec Semiconductor AG DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: DA8Z DI79L18ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -17.3 V -18.0 V -18.7 V VOut -17.1 V -17.1 V - -18.9 V -18.9 V ∆ VOUT - - 360 mV 300 mV - - 180 mV 90 mV - 6.5 mA 6.0 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -20.5 to -33 V IOut = 1.0 to 70 mΑ, VIN = -26 V Line Regulation – Betriebsspannungsdurchgriff VIN = -20.5 to -33 V VIN = -22.0 to -33 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 32 dB 36 dB - - 90 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -22 to -33 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -23 to -31.5 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 1 2 200 K/W 2) Tj = 25°C and VIN = -26 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -26 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden © Diotec Semiconductor AG http://www.diotec.com/ 9 DI79LxxZAB Characteristics 1 ) Kennwerte Type Code: DB4Z DI79L24ZAB Output voltage – Ausgangsspannung 1, 2 Min. Typ. Max. VOut -23.0 V -24.0 V -25.0 V VOut -22.8 V -22.8 V - -25.2 V -25.2 V ∆ VOUT - - 480 mV 400 mV - - 240 mV 120 mV - 6.5 mA 6.0 mA ) Output voltage – Ausgangsspannung IOut = 1.0 to 40 mΑ, VIN = -27 to -38 V IOut = 1.0 to 70 mΑ, VIN = -33 V Line Regulation – Betriebsspannungsdurchgriff VIN = -27 to -38 V VIN = -28 to -38 V Load Regulation – Lastregelung IOut = 1.0 to 100 mΑ IOut = 1.0 to 40 mΑ ∆ VOUT Quiescent current – Ruhestrom Tj = 25°C Tj = 125°C IQ - ∆ IQ - - 0.1 mA 1.5 mA VRR 30 dB 33 dB - - 100 µV - - 1.7 V - Quiescent current Change – Ruhestromänderung IOut = 1.0 to 40 mΑ VIN = -28 to -38 V Ripple Rejection – Störspannungsunterdrückung IOut = 40 mΑ, VIN = -29 to -35 V , F = 120 Hz Output Noise Voltage – Ausgangs-Rauschspannung 10Hz ≤ B ≤ 100kHz Dropout voltage - Spannungsabfall VD Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 200 K/W 2) Dimensions – Maße [mm] Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 10 Tj = 25°C and VIN = -33 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, unless otherwise specified Tj = 25°C and VIN = -33 V, IO = 40 mA, CI = 0.33µF, CO = 0.1µF, wenn nicht anders angegeben Valid, if leads are kept at ambient temperature at a distance of 2 mm from case Gültig wenn die Anschlussdrähte in 2 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden http://www.diotec.com/ © Diotec Semiconductor AG
