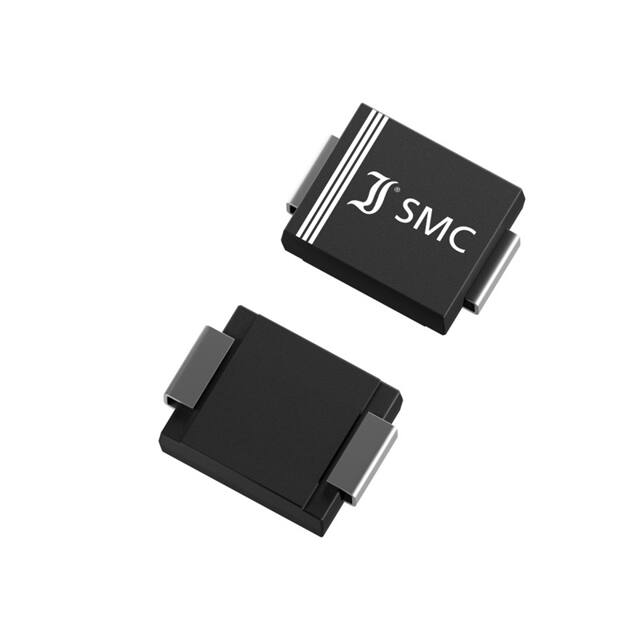

FR3D

FR 3A … FR 3M Fast Switching Surface Mount Si-Rectifiers Schnelle Si-Gleichrichter für die Oberflächenmontage Nominal current – Nennstrom Repetitive peak reverse voltage Periodische Spitzensperrspannung Plastic case Kunststoffgehäuse Weight approx. – Gewicht ca. Plastic material has UL classification 94V-0 Gehäusematerial UL94V-0 klassifiziert Dimensions / Maße in mm 3A 50…1000 V ~ SMC ~ DO-214AB 0.21 g Standard packaging taped and reeled see page 18 Standard Lieferform gegurtet auf Rolle siehe Seite 18 Maximum ratings Type Typ Repetitive peak reverse voltage Period. Spitzensperrspannung VRRM [V] Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] Grenzwerte Reverse recovery time Sperrverzugszeit trr [ns] 1) FR 3A FR 3B FR 3D FR 3G FR 3J FR 3K FR 3M 50 100 200 400 600 800 1000 50 100 200 400 600 800 1000 < 150 < 150 < 150 < 150 < 250 < 500 < 500 Max. average forward rectified current, R-load Dauergrenzstrom in Einwegschaltung mit R-Last Repetitive peak forward current Periodischer Spitzenstrom Peak forward surge current, 50 Hz half sine-wave Stoßstrom für eine 50 Hz Sinus-Halbwelle Rating for fusing – Grenzlastintegral, t < 10 ms TT = 100/C f > 15 Hz T A = 2 5/ C TA = 25/C IFAV IFRM IFSM i2t 3A 15 A 2) 100 A 50 A2s 1 2 102 ) IF = 0.5 A through/über IR = 1 A to/auf IR = 0.25A ) Max. temperature of the terminals TT = 100/C – Max. Temperatur der Anschlüsse TT = 100/C 28.02.2002 FR 3A … FR 3M Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur Tj TS – 50...+150/C – 50...+150/C Kennwerte T j = 2 5/ C Tj = 25/C Tj = 100/C IF = 3 A VR = VRRM VR = VRRM VF IR IR RthA RthT < 1.3 V < 5 :A < 200 :A < 50 K/W 1) < 10 K/W Characteristics Forward voltage – Durchlaßspannung Leakage current – Sperrstrom Thermal resistance junction to ambient air Wärmewiderstand Sperrschicht – umgebende Luft Thermal resistance junction to terminal Wärmewiderstand Sperrschicht – Anschluß 1 ) Mounted on P.C. board with 50 mm2 copper pads at each terminal Montage auf Leiterplatte mit 50 mm2 Kupferbelag (Lötpad) an jedem Anschluß 28.02.2002 103
