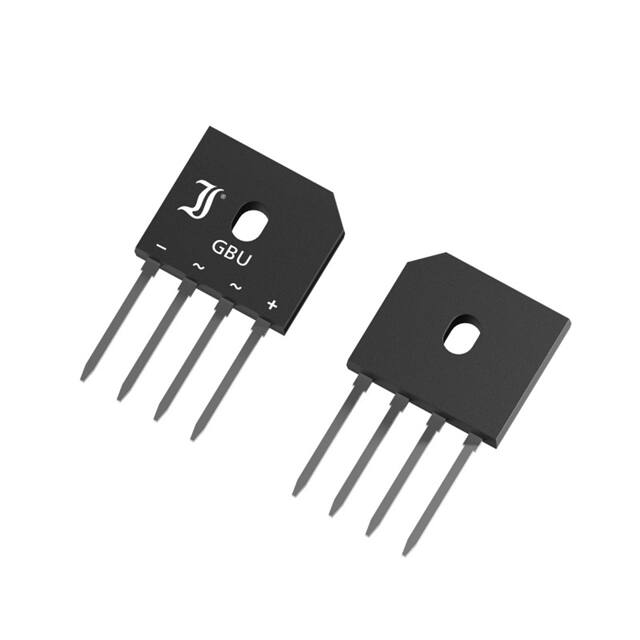

GBU10D-T

GBU10A ... GBU10M GBU10A ... GBU10M IFAV = 10 A VF < 1.0 V Tjmax = 150°C Single Phase Bridge Rectifier Einphasen-Brückengleichrichter VRRM = 50...1000 V IFSM = 200/220 A trr ~ 1500 ns Version 2020-04-14 Typical Application 50/60 Hz Mains Rectification, Power Supplies Commercial grade 1) 21.5 ±0.1 ±0.7 5.3 +0.5 1.7 ±0.1 2.2 0.5+0.1 +0.2 1.1 - 0.1 1.8 +0.2 1.8+0.7 Features For free-standing or heatsink assembly Compliant to RoHS, REACH, Conflict Minerals 1) Dimensions - Maße [mm] Pb Mechanical Data 1) Bulk in cardboard trays Suffix -T: packed in tubes Weight approx. 5.08 Besonderheit Montage freistehend oder auf Kühlkörper Konform zu RoHS, REACH, Konfliktmineralien 1) RoHS EE WE GBU ... ~ ~ + – 18.2 ±0.3 3.6±0.2 5.6 3.4 Typische Anwendung 50/60 Hz Netzgleichrichtung, Stromversorgungen Standardausführung 1) EL V GBU Mechanische Daten 1) 1000 20/1000 Lose in Einlagekartons Suffix -T: verpackt in Stangen 3.8 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL N/A Maximum ratings 2) Type Typ Grenzwerte 2) Max. alternating input voltage Max. Eingangswechselspannung VVRMS [V] 3) Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] 4) GBU10A 35 50 GBU10B 70 100 GBU10D 140 200 GBU10G 280 400 GBU10J 420 600 GBU10K 560 800 GBU10M 700 1000 Max. rectified output current free standing Dauergrenzstrom am Brückenausgang freistehend R-load C-load TA = 40°C IFAV 7.0 A 5) 6.2 A 5) Max. rectified current with cooling fin 300 cm2 Dauergrenzstrom mit Kühlblech 300 cm2 R-load C-load TC = 100°C IFAV 10.0 A 8.0 A Repetitive peak forward current – Periodischer Spitzenstrom f > 15 Hz IFRM 50 A 5) Peak forward surge current Stoßstrom in Fluss-Richtung 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 200 A 220 A t < 10 ms i2t 200 A2s Junction/storage temperature – Sperrschicht-/Lagerungstemperatur Tj/S -50...+150°C Admissible mounting torque Zulässiges Anzugsdrehmoment M3 9 ± 10% lb.in. 1 ± 10% Nm Half sine-wave Sinus-Halbwelle Rating for fusing – Grenzlastintegral 1 2 3 4 5 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Eventual superimposed voltage peaks must not exceed VRRM – Evtl. überlagerte Spannungsspitzen dürfen VRRM nicht überschreiten Valid per diode – Gültig pro Diode Leads kept at ambient temperature in 5 mm distance from case – Anschlussdrähte in 5 mm vom Gehäuse auf TA gehalten 1 http://www.diotec.com/ © Diotec Semiconductor AG GBU10A ... GBU10M Characteristics Kennwerte Forward voltage – Durchlass-Spannung Tj = 25°C IF = 5 A IF = 10 A VF < 1.0 V 1) < 1.1 V 1) Leakage current – Sperrstrom Tj = 25°C VR = VRRM IR < 5 µA 1) trr typ. 1500 ns 1) Cj 120 pF 1) Reverse recovery time – Sperrverzug IF = 0.5 A through/über IR = 1 A to IR = 0.25 A Typical junction capacitance – Typische Sperrschichtkapazität VR = 4 V Isolation voltage terminals to case Isolationsspannung Anschlüsse zum Gehäuse VISO > 1500 VRMS Typical thermal resistance junction to ambient (per device) Typischer Wärmewiderstand Sperrschicht – Umgebung (pro Bauteil) RthA 18 K/W 2) Typical thermal resistance junction to case (per device) Typischer Wärmewiderstand Sperrschicht – Gehäuse (pro Bauteil) RthC 2.7 K/W Rt Type Typ 3) ~ _ ~ + CL 4) Recomm. protective resistance Empf. Schutzwiderstand Rt [Ω] 3) Admiss. load capacitor at Rt Zul. Ladekondensator mit Rt CL [µF] 4) GBU10A 0.25 20000 GBU10B 0.5 10000 GBU10D 1.0 5000 GBU10G 2.0 2500 GBU10J 3.0 1500 GBU10K 4.0 1000 GBU10M 5.0 800 103 120 [%] [A] 100 Tj = 125°C 102 80 Tj = 25°C 10 60 40 1 20 IF IFAV 10-1 0.4 0 0 TC 50 100 150 [°C] Rated forward current vs. temp. of the case Zul. Richtstrom in Abh. v. d. Gehäusetemperatur 270a-(12a-1v) VF 0.8 1.0 1.2 1.4 [V] 1.8 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder oder Internet 1 2 3 4 2 Valid per diode – Gültig pro Diode Valid, if leads are kept at ambient temperature at a distance of 5 mm from case Gültig, wenn die Anschlussdrähte in 5 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden Rt = VRRM / IFSM Rt is the equivalent resistance of any protective element which ensures that IFSM is not exceeded Rt ist der Ersatzwiderstand eines jeglichen Schutzelementes, welches ein Überschreiten von IFSM verhindert CL = 5 ms / Rt If the Rt CL time constant is less than a quarter of the 50Hz mains period, CL can be charged completely in a single half wave of the mains. Hence, IFSM occurs as a single pulse only! Falls die Rt CL Zeitkonstante kleiner ist als ¼ der 50Hz-Netzperiode, kann CL innerhalb einer einzigen Netzhalbwelle komplett geladen werden. IFSM tritt dann nur als Einzelpuls auf! http://www.diotec.com/ © Diotec Semiconductor AG
