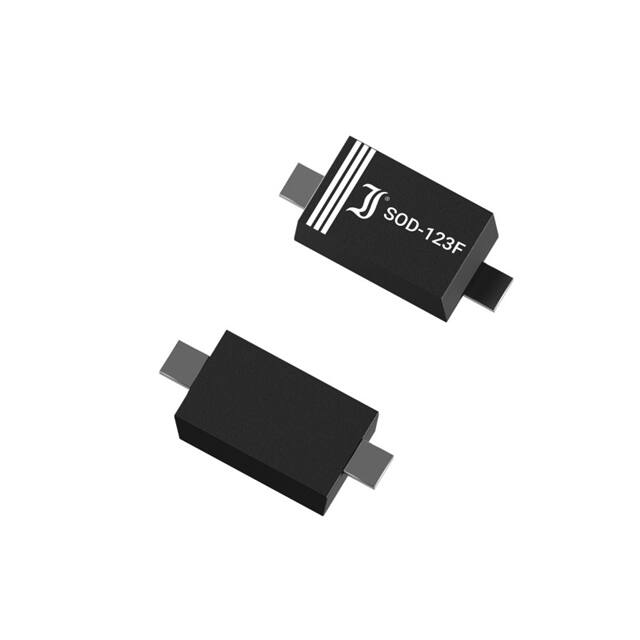

MM1Z4689 ... MM1Z4717 MM1Z4689 ... MM1Z4717 Ptot = 500 mW VZ = 5.1 V ... 43 V Tjmax = 150°C SMD Planar Zener Diodes SMD Planar Zener-Dioden Version 2017-09-13 ±0.2 1.6±0.1 Type Code Typical Applications Voltage stabilization and regulators (For overvoltage protection – uni- and bi-directional – see TVS diodes SMF series) Commercial grade 1) Features Zener voltage specified at 50µA Low leakage current Low profile package Compliant to RoHS, REACH, Conflict Minerals 1) Typische Anwendungen Spannungsstabilisierung und -regler (Für Überspannungsschutz – uni-und bidirektional – siehe TVS-Diodenreihe SMF) Standardausführung 1) Besonderheiten Z-Spannung spezifiziert bei 50µA Niedriger Sperrstrom Flache Bauform Konform zu RoHS, REACH, Konfliktmineralien 1) RoHS EE WE Pb EL V 3.8 0.6 ±0.1 1.1±0.1 2.7±0.1 0.12 SOD-123F Mechanical Data ) Mechanische Daten 1) 1 Dimensions - Maße [mm] Taped and reeled 3000 / 7“ Weight approx. Type Code see next page Typ-Code siehe nächste Seite Gegurtet auf Rolle 0.02 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = 1 Standard Zener voltage tolerance is graded to the international E 24 (~ ±5%) standard. Other voltage tolerances and higher Zener voltages on request. Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der internationalen Reihe E 24 (~ ±5%). Andere Toleranzen oder höhere Arbeitsspannungen auf Anfrage. Maximum ratings 2) Grenzwerte 2) Power dissipation Verlustleistung Ptot 500 mW 3) Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur Tj TS -50...+150°C -50...+150°C Characteristics Forward Voltage Durchlass-Spannung Kennwerte Tj = 25°C IF = 10mA Thermal resistance junction to ambient Wärmewiderstand Sperrschicht – Umgebung VF < 0.9 V RthA < 300 K/W 3) Zener voltages see table on next page – Zener-Spannungen siehe Tabelle auf der nächsten Seite 1 2 3 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Mounted on P.C. board with 25 mm2 copper pads at each terminal Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss © Diotec Semiconductor AG http://www.diotec.com/ 1 MM1Z4689 ... MM1Z4717 Characteristics Kennwerte (Tj = 25°C unless otherwise specified) Type Typ Zener voltage 1) Zener-Spannung 1) IZ = 50 µA Code MM1Z... (Tj = 25°C wenn nicht anders spezifiziert) Z-current 2) Z-Strom 2) TA = 25°C Reverse voltage Sperrspannung VR at/bei IR Vzmin [V] Vznom [V] Vzmax [V] VR [V] IR [µA] IZmax [mA] 4689 BX 4.85 5.1 5.36 3 10 37 4690 BY 5.32 5.6 5.88 4 10 34 4691 BZ 5.89 6.2 6.51 5 10 31 4692 CA 6.46 6.8 7.14 5.1 10 28 4693 CB 7.13 7.5 7.88 5.7 10 25 4694 CC 7.79 8.2 8.61 6.2 1 23 4696 CE 8.65 9.1 9.56 6.9 1 21 4697 CF 9.50 10 10.50 7.6 1 19 4698 CH 10.45 11 11.55 8.4 0.05 17 4699 CJ 11.40 12 12.60 9.1 0.05 16 4700 CK 12.35 13 13.65 9.8 0.05 15 4702 CN 14.25 15 15.75 11.4 0.05 13 4703 CP 15.20 16 16.80 12.1 0.05 12 4705 CX 17.10 18 18.90 13.6 0.05 11 4707 CZ 19.00 20 21.00 15.2 0.01 10 4708 DA 20.90 22 23.10 16.7 0.01 9 4709 DB 22.80 24 25.20 18.2 0.01 8 4711 DD 25.65 27 28.35 20.4 0.01 7 4713 DF 28.50 30 31.50 22.8 0.01 6 4714 DH 31.35 33 34.65 25.0 0.01 6 4715 DJ 34.20 36 37.80 27.3 0.01 5 4716 DK 37.05 39 40.95 29.6 0.01 5 4717 DM 40.85 43 45.15 32.6 0.01 4 Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 2 Tested with pulses tp = 20 ms Gemessen mit Impulsen tp = 20 ms Mounted on P.C. board with 25 mm2 copper pads at each terminal Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss http://www.diotec.com/ © Diotec Semiconductor AG
