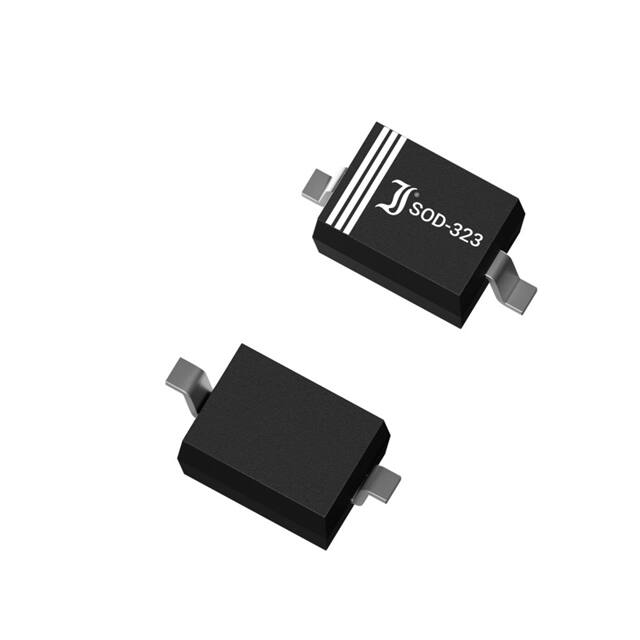

MM3ZW3V3

MM3ZW2V4 ... MM3ZW47 MM3ZW2V4 ... MM3ZW47 Ptot = 300 mW VZ = 2.4 V ... 47 V Tjmax = 150°C SMD Planar Zener Diodes SMD Planar Zener-Dioden Version 2021-08-17 SPICE Model & STEP File 1) Typical Applications Voltage stabilization and regulators (For ESD protection see ESD3Z series) Commercial grade Suffix -Q: AEC-Q101 compliant 1) Suffix -AQ: in AEC-Q101 qualification 1) RoHS Pb EE WE Features Sharp Zener voltage breakdown Low leakage current Also available in SOD-323F: MM3Z series Compliant to RoHS (w/o exemp.), REACH, Conflict Minerals 1) Typische Anwendungen Spannungsstabilisierung und -regler (Für ESD-Schutz siehe ESD3Z-Reihe) Standardausführung Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: in AEC-Q101 Qualifikation 1) EL V SOD-323 Mechanical Data 1) Marking Code See next page | Siehe nächste Seite HS Code 85411000 Taped and reeled Weight approx. Solder & assembly conditions Besonderheiten Scharfer Zenerspannungsabbruch Niedriger Sperrstrom Auch erhältlich in SOD-323F: MM3Z-Reihe Konform zu RoHS (ohne Ausn.), REACH, Konfliktmineralien 1) Mechanische Daten 1) 3000 / 7“ Gegurtet auf Rolle 0.01 g 260°C/10s Gewicht ca. Löt- und Einbaubedingungen MSL = 1 Standard Zener voltage tolerance is graded to the international E 24 (~ ±5%) standard. Zener voltages see table on next page. Other voltage tolerances and higher Zener voltages on request. Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der internationalen Reihe E 24 (~ ±5%). Zener-Spannungen siehe Tabelle auf der nächsten Seite. Andere Toleranzen oder höhere Z-Spannungen auf Anfrage. Maximum ratings 2) Grenzwerte 2) Power dissipation − Verlustleistung Ptot 300 mW 3) Junction temperature − Sperrschichttemperatur Storage temperature – Lagerungstemperatur Tj TS -50...+150°C -50...+150°C Characteristics Kennwerte Typ. thermal resistance junction to ambient Typ. Wärmewiderstand Sperrschicht–Umgebung 1 2 3 RthA 417 K/W 3) Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Mounted on P.C. board with 1 cm2 copper pads per terminal – Montage auf Leiterplatte mit 1 cm2 Lötpads je Anschluss © Diotec Semiconductor AG http://www.diotec.com/ 1 MM3ZW2V4 ... MM3ZW47 Characteristics Kennwerte (Tj = 25°C unless otherwise specified) Type Typ Q ) -Q Code ) -AQ Zener voltage 1) Zener-Spannung 1) IZ = 5 mA Dynamic resistance Inhär. diff. Widerstand rzj [Ω] at f = 1 kHz ) Vzmin [V] Vzmax [V] IZ = 5 mA IZ = 1 mA αVZ [10-4/°C] VR [V] IR [µA] IZmax [mA] < 600 -8...-5 1.0 50 115 A 3 3 2 Temp. Coefficient of Z-voltage …der Z-Spannung Reverse voltage Sperrspannung VR at/bei IR Z-current 2) Z-Strom 2) TA = 25°C MM3ZW2V4 WX 2.2 2.6 < 100 MM3ZW2V7 W1 2.5 2.9 < 100 < 600 -8...-5 1.0 20 103 MM3ZW3V0 W2 2.8 3.2 < 95 < 600 -8...-5 1.0 10 94 MM3ZW3V3 W3 3.1 3.5 < 95 < 600 -8...-5 1.0 5 86 MM3ZW3V6 W4 3.4 3.8 < 90 < 600 -8...-5 1.0 5 79 MM3ZW3V9 W5 3.7 4.1 < 90 < 600 -8...-5 1.0 3 73 MM3ZW4V3 W6 4.0 4.6 < 90 < 600 -7...-4 1.0 3 65 MM3ZW4V7 W7 4.4 5.0 < 80 < 500 -5...-2 2.0 3 60 MM3ZW5V1 W8 4.8 5.4 < 60 < 480 -2...+2 2.0 2 56 MM3ZW5V6 W9 5.2 6.0 < 40 < 400 -1...+4 2.0 1 50 MM3ZW6V2 WA 5.8 6.6 < 10 < 150 +2...+5 4.0 3 45 MM3ZW6V8 WB 6.4 7.2 < 15 < 80 +3...+6 4.0 2 42 MM3ZW7V5 WC 7.0 7.9 < 15 < 80 +3...+6 5.0 1 38 MM3ZW8V2 WD 7.7 8.7 < 15 < 80 +4...+7 5.0 0.7 34 MM3ZW9V1 WE 8.5 9.6 < 15 < 100 +4...+7 6.0 0.5 31 MM3ZW10 WF 9.4 10.6 < 20 < 150 +5...+8 7.0 0.2 28 MM3ZW11 WG 10.4 11.6 < 20 < 150 +5...+8 8.0 0.1 26 MM3ZW12 WH 11.4 12.7 < 25 < 150 +5...+8 8.0 0.1 24 MM3ZW13 WI 12.4 14.1 < 30 < 170 +6...+9 8.0 0.1 21 MM3ZW15 WJ 13.8 15.6 < 30 < 200 +6...+9 10.5 0.1 19 MM3ZW16 A) WK 15.3 17.1 < 40 < 200 +6...+9 11.2 0.1 18 MM3ZW18 WL 16.8 19.1 < 45 < 225 +6...+9 12.6 0.1 16 MM3ZW20 WM 18.8 21.2 < 55 < 225 +6...+9 14.0 0.1 14 MM3ZW22 WN 20.8 23.3 < 55 < 250 +7...+10 15.4 0.1 13 MM3ZW24 WO 22.8 25.6 < 70 < 250 +7...+10 16.8 0.1 12 2 mA 2 mA 2 mA 0.5 mA IZ = 1 2 (Tj = 25°C wenn nicht anders spezifiziert) MM3ZW27 WP 25.1 28.9 < 80 < 300 +7...+10 18.9 0.1 10 MM3ZW30 WQ 28 32 < 80 < 300 +7...+10 18.9 0.1 9 MM3ZW33 WR 31 35 < 80 < 325 +7...+10 23.1 0.1 9 MM3ZW36 WS 34 38 < 90 < 350 +7...+10 25.2 0.1 8 MM3ZW39 WT 37 41 < 130 < 350 +7...+10 27.3 0.1 7 MM3ZW43 WU 40 46 < 150 < 700 +7...+10 32.0 0.1 7 MM3ZW47 WV 44 50 < 170 < 750 +7...+10 35.0 0.1 6 Tested with pulses tp = 5 ms – Gemessen mit Impulsen tp = 5 ms Mounted on P.C. board with 1 cm2 copper pads at each terminal Montage auf Leiterplatte mit 1 cm2 Kupferbelag (Lötpad) an jedem Anschluss Q ) Available in -Q. Ordering code e. g. MM3ZW20-Q – A) Available in -AQ. Ordering code e. g. MM3ZW16-AQ Q ) Erhältlich in -Q. Bestellnummer z. B. MM3ZW20-Q – A) Erhältlich in -AQ. Bestellnummer z. B. MM3ZW16-AQ http://www.diotec.com/ © Diotec Semiconductor AG MM3ZW2V4 ... MM3ZW47 Dimensions - Maße [mm] 15 120 [%] 5,1 [mA] 100 4,7 10 5,6 8,2 6,8 6,2 7,5 10 9,1 4,3 80 3,9 60 5 IZ = 5 mA 3,6 3,3 3,0 2,4 0 20 4 5 7 0 VZ 2 3 6 8 10 [V] Zener Voltage vs. Zener current – Abbruchspannung über Zenerstrom Ptot 0 2,7 IZ 40 0 TA 50 100 150 [°C] 3 Power dissipation versus ambient temperature ) Verlustleistung in Abh. von d. Umgebungstemp.3) Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet © Diotec Semiconductor AG http://www.diotec.com/ 3
