MYS40

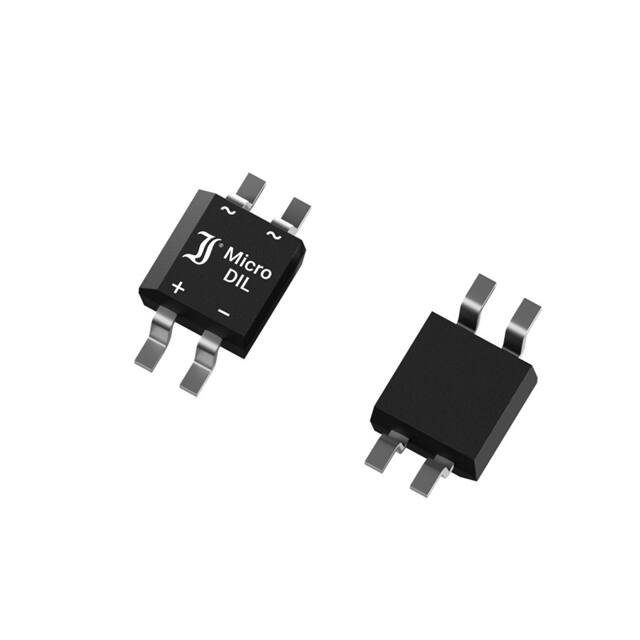

MYS 40 ... MYS 250 Si-Brückengleichrichter für die Oberflächenmontage Surface Mount Si-Bridge Rectifiers Nominal current – Nennstrom Alternating input voltage Eingangswechselspannung Plastic case Kunststoffgehäuse Weight approx. – Gewicht ca. Plastic material has UL classification 94V-0 Gehäusematerial UL94V-0 klassifiziert Dimensions / Maße in mm 0.5 A 40…250 V 3 x 3 x 1.8 [mm] MicroDIL 0.04 g Standard packaging taped and reeled Standard Lieferform gegurtet auf Rolle see page 18 siehe Seite 18 Marking: Coloured bar denotes “DC-side” and “ voltage class” (see below) Kennzeichnung: Farbiger Balken kennzeichnet “Gleichstromseite” und “Spannungsklasse” (s.u.) Recognized Product – Underwriters Laboratories Inc.® File E175067 Anerkanntes Produkt – Underwriters Laboratories Inc.® Nr. E175067 Maximum ratings Type Typ MYS 40 MYS 80 MYS 125 MYS 250 Alternating input voltage Eingangswechselspannung VVRMS [V] 40 80 125 250 Repetitive peak reverse voltage Period. Spitzensperrspannung VRRM [V] 1) 80 160 250 600 Grenzwerte Colour of bar Balkenfarbe yellow / gelb red / rot white / weiß green / grün Repetitive peak forward current Periodischer Spitzenstrom Peak forward surge current, 50 Hz half sine-wave Stoßstrom für eine 50 Hz Sinus-Halbwelle Rating for fusing, t < 10 ms Grenzlastintegral, t < 10 ms Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 2 f > 15 Hz TA = 25/C TA = 25/C IFRM IFSM i2t Tj TS 6 A 2) 20 A 4.5 A2s – 55…+150/C – 55…+150/C ) Valid for one branch – Gültig für einen Brückenzweig ) Max. temperature of the terminals TT = 100/C – Max. Temperatur der Anschlüsse TT = 100/C 11.02.2003 1 MYS 40 ... MYS 250 Characteristics Max. average forward rectified current Dauergrenzstrom Forward voltage – Durchlaßspannung Leakage current – Sperrstrom TA = 50/C Tj = 25/C Tj = 25/C R-load C-load IF = 0.5 A VR = VRRM IFAV IFAV VF IR RthA Kennwerte 0.5 A 2) 0.4 A 2) < 1.2 V 1) < 10 :A < 70 K/W 2) Thermal resistance junction to ambient air Wärmewiderstand Sperrschicht – umgebende Luft Type Typ MYS 40 MYS 80 MYS 125 MYS 250 Max. admissible load capacitor Max. zulässiger Ladekondensator CL [:F] 5000 2500 1500 800 Min. required protective resistor Min. erforderl. Schutzwiderstand Rt [S] 0.8 1.6 2.5 5.0 1 2 ) Valid for one branch – Gültig für einen Brückenzweig ) Mounted on P.C. board with 25 mm2 copper pads at each terminal Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluß 2 F:\Data\WP\DatBlatt\Einzelblätter\mys40-250.wpd
