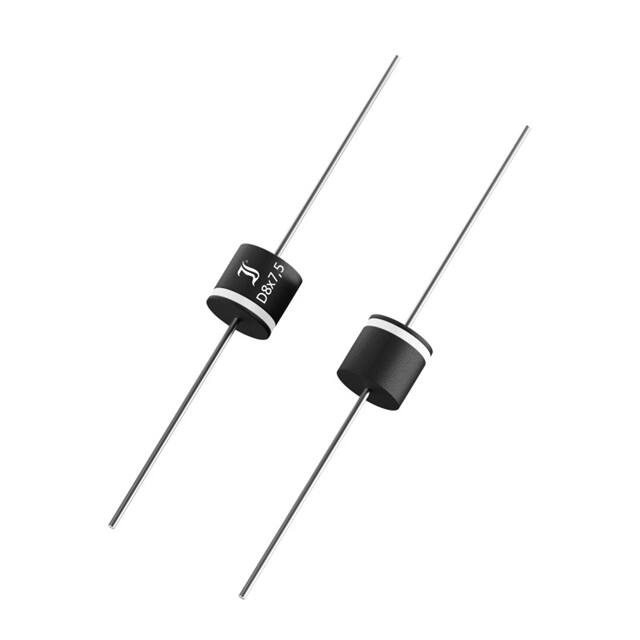

P2000K

P2000A ... P2000M P2000A ... P2000M Standard Recovery Rectifier Diodes Gleichrichterdioden mit Standard-Sperrverzug IFAV VF@5A Tjmax = 20 A < 0.87 V = 150°C VRRM = 50...1000 V IFSM = 500/550 A trr ~ 1500 ns Version 2021-03-04 Typical Application 50/60 Hz Mains Rectification Power Supplies Polarity Protection Commercial grade Suffix -Q: AEC-Q101 compliant 1) Suffix -AQ: in AEC-Q101 qualification 1) Typische Anwendung 50/60 Hz Netzgleichrichtung Stromversorgungen Verpolschutz Standardausführung Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: in AEC-Q101 Qualifikation 1) Features Low forward voltage drop High forward surge current Package smaller than industry standard For reduced Rth: See P2000xTL Compliant to RoHS (exemp. 7a) REACH, Conflict Minerals 1) Besonderheit Niedrige Fluss-Spannung Hohe Stoßstromfestigkeit Gehäuse kleiner als Industriestandard Reduzierter Rth: Siehe P2000xTL Konform zu RoHS (Ausn. 7a) Pb REACH, Konfliktmineralien 1) RoHS EE WE EL V Ø 8 x 7.5 ~P600 Mechanical Data 1) SPICE Model & STEP File 1) Marking Type/Typ Mechanische Daten 1) Taped in ammo pack 500 Weight approx. 1.3 g Gegurtet in Ammo-Pack Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL N/A HS Code 85411000 Maximum ratings 2) Type Typ Grenzwerte 2) Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] P2000A 50 50 P2000B 100 100 P2000D 200 200 P2000G 400 400 P2000J 600 600 P2000K 800 800 P2000M 1000 1000 Max. average forward rectified current, R-load Dauergrenzstrom in Einwegschaltung mit R-Last TA = 50°C IFAV 20 A 3) Repetitive peak forward current – Periodischer Spitzenstrom f > 15 Hz IFRM 100 A 3) Peak forward surge current Stoßstrom in Fluss-Richtung 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 500 A 550 A t < 10 ms i2t 1250 A2s Tj TS -50...+150°C -50...+175°C Half sine-wave Sinus-Halbwelle Rating for fusing – Grenzlastintegral Junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 2 3 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Valid, if leads are kept at TA at 10 mm from case – Gültig, wenn die Anschlüsse in 10 mm vom Gehäuse auf TA gehalten werden 1 http://www.diotec.com/ © Diotec Semiconductor AG P2000A ... P2000M Characteristics Kennwerte Forward voltage Durchlass-Spannung Tj = 25°C IF = 5 A IF = 20 A VF < 0.87 V < 1.10 V Leakage current – Sperrstrom Tj = 25°C VR = VRRM IR < 10 µA VR = 4 V Cj 110 pF IF = 0.5 A through/über IR = 1 A to IR = 0.25 A trr typ. 1500 ns Typical junction capacitance Typische Sperrschichtkapazität Reverse recovery time Sperrverzug Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 4 K/W 1) Typical thermal resistance junction to leads Typischer Wärmewiderstand Sperrschicht – Anschlussdraht RthL 2.0 K/W Dimensions – Maße [mm] 10 3 [A] 10 2 3. 1 4 I îF F AV I FAV 0 10 1 180 360 10 10 2 [n] 10 3 Peak forward surge current versus number of cycles at 50 Hz Durchlaß-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz 120 10 3 [%] [A] 100 10 2 80 Tj = 125°C Tj = 25°C 10 60 40 1 20 IF IFAV 10 -1 0 0 TA 50 100 150 [°C] Rated forward current versus ambient temperature1) Zul. Richtstrom in Abh. von der Umgebungstemp.1) 400a-(5a-0.9v) 0.4 VF 0.8 1.0 1.2 1.4 [V] 1.8 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder oder Internet 1 2 Valid, if leads are kept at ambient temperature at a distance of 10 mm from case Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden http://www.diotec.com/ © Diotec Semiconductor AG
