PPS1545-3G

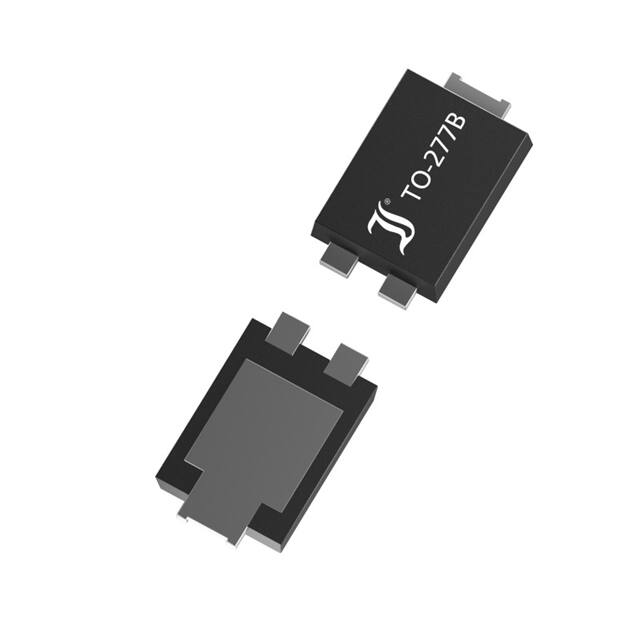

PPS1545-3G ... PPS1560 PPS1545-3G ... PPS1560 IFAV = 15 A VF < 0.50...0.69 V Tjmax = 150°C SMD Schottky Barrier Rectifier Diodes SMD Schottky-Gleichrichterdioden VRRM = 45...60 V IFSM = 250/275 A VF125 ~ 0.29 V @ 5 A Version 2019-12-06 Typical Applications Typische Anwendungen Output Rectification in DC/DC ConAusgangsgleichrichtung in DC/DCverters and Offline Power Supplies Wandlern und Steckernetzteilen Solar Bypass Diodes, Polarity Solar-Bypassdioden, Protection, Free-wheeling diodes Verpolschutz, Freilaufdioden Commercial grade Standardausführung Suffix -Q: AEC-Q101 compliant 1) Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: in AEC-Q101 qualification 1) Suffix -AQ: in AEC-Q101 Qualifikation 1) ±0.2 ±0.1 1.8 Type Typ L·DC LYYWW ±0.1 0.3 6.5 ±0.1 5.4±0.2 1.1 0.9 1.84 0.6 3.3 ±0.2 0.5±0.15 R oH S EE 1.3 ±0.2 Besonderheiten 3. Generation Schottky (-3G): Bestes VF & IR im Industrievergleich Hohe Leistungsfähigkeit Halogen FREE Flache Bauform Konform zu RoHS, REACH, Pb Konfliktmineralien 1) WE Features 3rd Generation Schottky (-3G): Best State-of-the-Art VF & IR High power dissipation Low profile package Compliant to RoHS, REACH, Conflict Minerals 1) EL V PowerSMD (~ TO-277“B“) Mechanical Data 1) Mechanische Daten 1) Taped and reeled 5000 / 13“ Weight approx. ±0.1 3.0 4.0±0.2 Dimensions - Maße [mm] Gegurtet auf Rolle 0.1 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = 1 Maximum ratings 2) Type Typ Grenzwerte 2) DC blocking voltage Sperrgleichspannung VDC [V] 3) Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] PPS1545-3G – 45 45 PPS1550 (-3G: Q2 2020) – 50 50 PPS1560 (-3G: Q2 2020) – 60 60 Max. average forward rectified current Dauergrenzstrom in Einwegschaltung Repetitive peak forward current Periodischer Spitzenstrom Peak forward surge current Stoßstrom in Fluss-Richtung f > 15 Hz Half sine-wave Sinus-Halbwelle Rating for fusing – Grenzlastintegral TC = 100°C 4) IFAV 15 A 5) TC = 100°C 4) IFRM 50 A 5) 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 250 A 5) 275 A 5) t < 10 ms i2t 312 A2s Tj Tj TS -50...+150°C ≤ 200°C 6) -50...+175°C Junction temperature – Sperrschichttemperatur ... in DC forward mode – bei Gleichstrom-Durchlassbetrieb Storage temperature – Lagerungstemperatur 1 2 3 4 5 6 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Defined for -AQ parts only, Tj = 125°C – Nur definiert für -AQ Bauteile, Tj = 125°C Measured at heat flange – Gemessen an der Kühlfahne Both anode pins connected – Beide Anodenanschlüsse kontaktiert Meets the Requirements of IEC 61215 bypass diode thermal test, t < 1h Erfüllt die Anforderungen des IEC 61215 Bypass-Diodentests, t < 1h © Diotec Semiconductor AG http://www.diotec.com/ 1 PPS1545-3G ... PPS1560 Characteristics Kennwerte Type Typ Forward voltage Durchlass-Spannung VF [V] 1) @ IF [A] PPS1545-3G typ. 0.29 PPS1550, PPS1560 typ. 0.36 Forward voltage Durchlass-Spannung Forward voltage Durchlass-Spannung @ Tj VF [V] 1) @ IF [A] @ Tj 5 125°C < 0.425 5 25°C < 0.50 15 25°C 5 125°C < 0.550 5 25°C < 0.69 15 25°C Leakage current Sperrstrom Tj = 25°C Tj = 100°C Typical junction capacitance – Typische Sperrschichtkapazität VF [V] 1) @ IF [A] @ Tj VR = VRRM IR < 150 µA typ. 10 mA VR = 4 V Cj 720 pF Typ. thermal resistance junction to case – Typ. Wärmewiderstand Sperrschicht – Gehäuse 120 RthC 2 K/W 2) 2 10 [%] [A] 100 10 DC fo rw ard 80 PP S1 5 45 -3G 60 1 40 10-1 20 IF IFAV 0 0 TC 100 50 150 10-2 0 [°C] Rated forward current vs. temp. of the case 2) 2 Zul. Richtstrom in Abh. v. d. Temp. des Gehäuses ) 10 2 T j = 2 5°C T j = 12 5 °C 0.4 0.6 1.0 VF [V] Forward characteristics (typical values) Durchlasskennlinien (typische Werte) 2 10 T j = 15 0°C [mA] [A] T j = 1 2 5°C 10 1 10 T j = 1 0 0°C P P S1 55 0 ...P PS15 6 0 1 1 T j = 7 5°C 10-1 T j = 5 0°C 10-1 IR IF 10 T j = 2 5°C T j = 12 5 °C T j = 2 5°C -2 0 VRRM 40 60 80 10-2 0 100 [%] Typ. instantaneous leakage current vs. rev. voltage Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung 0.4 0.6 1.0 VF [V] Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 2 Both anode pins connected – Beide Anodenanschlüsse kontaktiert Measured at heat flange – Gemessen an der Kühlfahne http://www.diotec.com/ © Diotec Semiconductor AG
