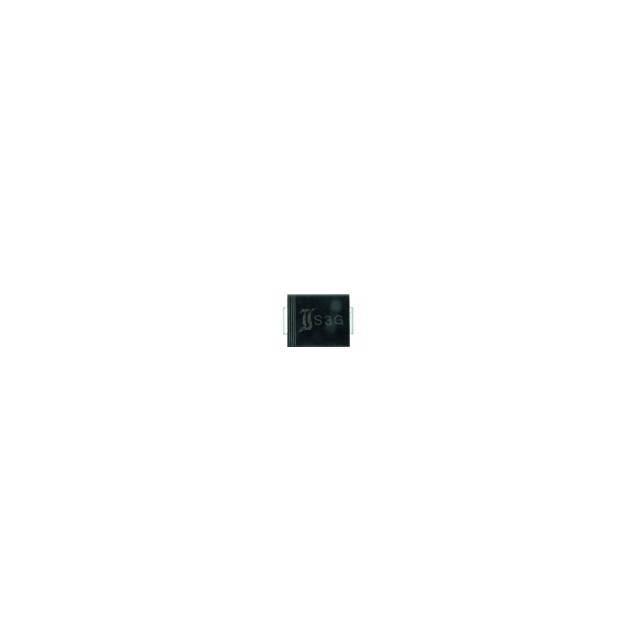

S3J-AQ-CT

S3A ... S3Y S3A ... S3Y Standard Recovery SMD Rectifier Diodes SMD-Gleichrichterdioden mit Standard-Sperrverzug IFAV = 3 A VF = 1.0 ... 1.15 V Tjmax = 150°C VRRM = 50...2000 V IFSM = 100/110 A trr ~ 1500 ns Version 2020-06-02 ±0.2 2.2±0.3 2.1±0.2 7.9 Besonderheiten VRRM bis zu 2000 V Konform zu RoHS, REACH, Konfliktmineralien 1) RoHS Pb Mechanical Data 1) 3 5.8 Features VRRM up to 2000 V Compliant to RoHS, REACH, Conflict Minerals 1) 0.15 Type Typ Typische Anwendungen 50/60 Hz Netzgleichrichtung, Stromversorgungen, Verpolschutz Standardausführung Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: AEC-Q101 qualifiziert 1) EE WE ±0.2 1.2 Typical Applications 50/60 Hz Mains Rectification, Power Supplies, Polarity Protection Commercial grade Suffix -Q: AEC-Q101 compliant 1) Suffix -AQ: AEC-Q101 qualified 1) EL V SMC ~ DO-214AB Mechanische Daten 1) Taped and reeled 3000 / 13“ Weight approx. 7.2±0.5 Dimensions - Maße [mm] Gegurtet auf Rolle 0.21 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = 1 Maximum ratings 2) Type Typ Grenzwerte 2) DC blocking voltage Sperrgleichspannung VDC [V] 3) Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] S3A 50 50 S3B 100 100 S3D 200 200 S3G/-Q/-AQ 320 400 400 S3J/-AQ 480 600 600 800 800 1000 1000 S3T 1300 1300 S3W 1600 1600 S3X 1800 1800 S3Y 2000 2000 S3K S3M/-AQ 800 Max. average forward rectified current – Dauergrenzstrom in Einwegschaltung TT = 100°C IFAV 3A Repetitive peak forward current – Periodischer Spitzenstrom TT = 100°C IFRM 20 A 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 100 A 110 A t < 10 ms i2t 50 A2s Tj TS -50...+150°C -50...+150°C Peak forward surge current Stoßstrom in Fluss-Richtung f > 15 Hz Half sine-wave Sinus-Halbwelle Rating for fusing – Grenzlastintegral Junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 2 3 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Defined for -AQ parts only – Nur definiert für -AQ Bauteile © Diotec Semiconductor AG http://www.diotec.com/ 1 S3A ... S3Y Characteristics Kennwerte Forward voltage Durchlass-Spannung S3A ... S3Y Tj = 25°C IF = 3 A VF < 1.15 V S3G-AQ ... S3M-AQ Tj = 25°C IF = 3 A VF < 1.0 V Tj = 25°C Tj = 100°C VR = VRRM IR < 5 µA < 200µA VR = 4 V Cj 60 pF trr typ. 1500 ns Leakage current Sperrstrom Typical junction capacitance Typische Sperrschichtkapazität Reverse recovery time Sperrverzug IF = 0.5 A through/über IR = 1 A to IR = 0.25 A Typ. thermal resistance junction-ambient Typ. Wärmewiderstand Sperrschicht-Umgebung RthA 36 K/W 1) Typ. thermal resistance junction-terminal Typ. Wärmewiderstand Sperrschicht-Anschluss RthT 10 K/W 10 2 120 [%] [A] 100 Tj = 125°C 10 80 Tj = 25°C 60 1 40 10-1 20 IF IFAV 0 100a-(3a-1.2v) 0 TT 50 100 150 10 0.4 -2 [°C] VF 0.8 1.0 1.2 1.4 [V] 1.8 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Rated forward current vs. temp. of the terminals Zul. Richtstrom in Abh. v. d. Temp. der Terminals 102 [A] 10 3.14 IF A V îF IF A V 0 11 180 360 10 10 2 [n] 10 3 Peak forward surge current versus number of cycles at 50 Hz Durchlaß-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 Mounted on P.C. board with 60 mm2 copper pads at each terminal Montage auf Leiterplatte mit 60 mm2 Kupferpad je Anschluss http://www.diotec.com/ © Diotec Semiconductor AG
