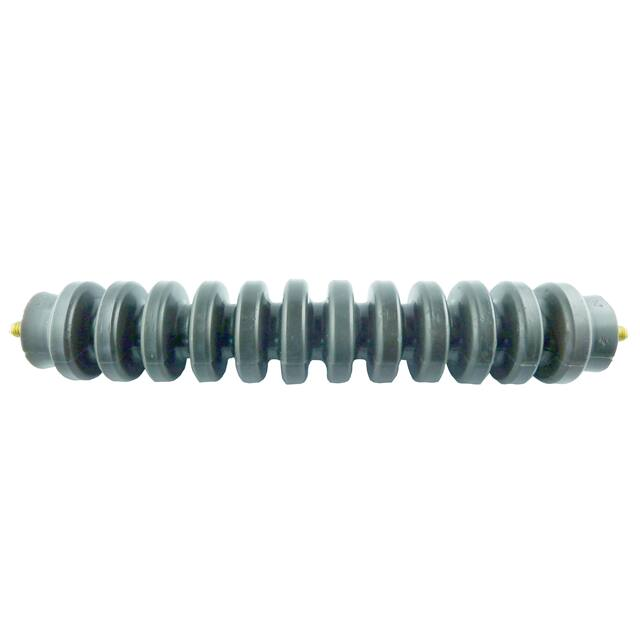

SI-E8000-4

SI-E8000/3600-4 SI-E8000/3600-4 High Voltage Silicon Rectifier Diodes Si-Hochspannungs-Gleichrichterdioden Version 2009-01-22 Dimensions - Maße [mm] Nominal current – Nennstrom Alternating input voltage – Eingangswechselspannung Plastic case – Kunststoffgehäuse Weight approx. – Gewicht ca. Compound has classification UL94V-0 – Vergussmasse nach UL94V-0 klassifiziert Suitable for oil cooled operation – Für Betrieb unter Öl geeignet Standard packaging bulk – Standard Lieferform lose im Karton 4A 8000 V Ø 49 x 257 [mm] 600 g Maximum ratings Type Typ SI-E8000/3600-4 Rated DC voltage Anschlussgleichspg. VRD [V] 3600 Alternat. input voltage Eingangswechselspg. VVRMS [V] 8000 Grenzwerte Rep. peak reverse voltage Period. Spitzensperrspg. VRRM [V] 24000 Max. average forward rectified current, R-load Dauergrenzstrom in Einwegschaltung mit R-Last Peak forward surge current, 50/60 Hz half sine-wave Stoßstrom für eine 50/60 Hz Sinus-Halbwelle Rating for fusing, t < 10 ms Grenzlastintegral, t < 10 ms Junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur Admissible torque for mounting Zulässiges Anzugsdrehmoment TA = 45°C TA = 45°C TA = 45°C IFAV IFSM i2t Tj TS M8 4A 200/220 A 200 A2s -50...+150°C -50...+150°C < 72 lb.in. < 8 Nm © Diotec Semiconductor AG http://www.diotec.com/ 1 SI-E8000/3600-4 Characteristics Forward voltage Durchlass-Spannung Leakage current Sperrstrom Tj = 25°C IF = 4 A VF IR IR Kennwerte < 12 V < 10 µA < 1 mA Tj = 45°C VR = VRRM Tj = 150°C VR = VRRM 2 http://www.diotec.com/ © Diotec Semiconductor AG
