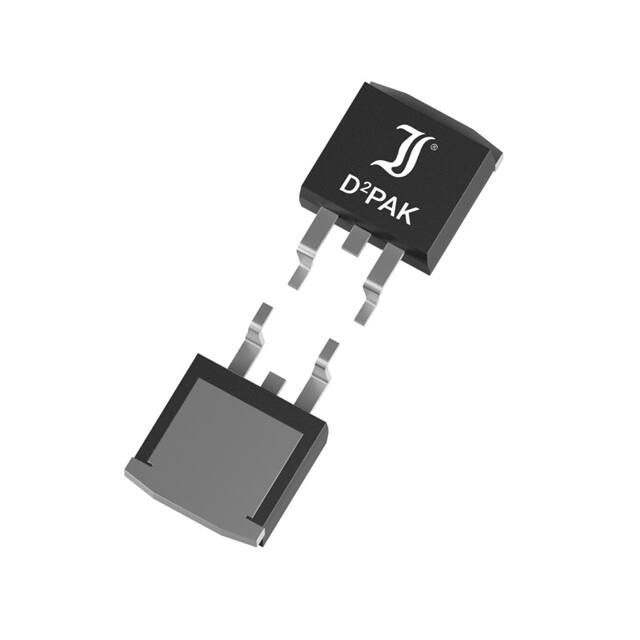

SK2530YD2 ... SK2545YD2 SK2530YD2 ... SK2545YD2 Surface Mount Schottky Rectifiers – Single Diode Schottky-Gleichrichter für die Oberflächenmontage – Einzeldiode Version 2011-10-11 1.2 4.5 ± 0.2 10.25 ± 0.5 4 Type Typ Nominal Current Nennstrom Repetitive peak reverse voltage Periodische Spitzensperrspannung Plastic case Kunststoffgehäuse Weight approx. – Gewicht ca. Plastic material has UL classification 94V-0 Gehäusematerial UL94V-0 klassifiziert 2/4 25 A 30...45 V TO-263AB D²PAK 1.6 g 1 2 3 1.3 0.8 0.4 5.08 1 3 Standard packaging in tubes Standard Lieferform in Stangen Dimensions - Maße [mm] Maximum ratings and Characteristics Type Typ Repetitive / Surge peak reverse voltage Forward Voltage Periodische- / Spitzensperrspannung Durchlass-Spannung VRRM [V] / VRSM [V] VF [V] Tj = 125°C IF = 5 A SK2530YD2 SK2540YD2 SK2545YD2 30 40 45 typ. 0.30 typ. 0.30 typ. 0.30 TC = 100°C TC = 130°C f > 15 Hz TA = 25°C TA = 25°C Grenz- und Kennwerte Forward Voltage Durchlass-Spannung VF [V] Tj = 25°C IF = 5 A < 0.50 < 0.50 < 0.50 IFAV IFAV IFRM IFSM i2t Tj Tj TS Tj = 25°C Tj = 25°C Tj = 100°C IR IF = 25 A < 0.58 < 0.58 < 0.58 25 A 25 A 60 A 1) 290/330 A 420 A2s -50...+150°C ≤ 200°C 2) -50...+175°C < 500 µA typ. 200 µA typ. 30 mA < 1.5 K/W Max. average forward rectified current (AC), R-load Dauergrenzstrom in Einwegschaltung mit R-Last Max. current in DC forward mode Dauergrenzstrom bei Gleichstrom-Durchlassbetrieb Repetitive peak forward current – Periodischer Spitzenstrom Peak forward surge current, 50/60 Hz half sine-wave Stoßstrom für eine 50/60 Hz Sinus-Halbwelle Rating for fusing – Grenzlastintegral, t < 10 ms Junction temperature – Sperrschichttemperatur in DC forward mode – bei Gleichstrom-Durchlassbetrieb Storage temperature – Lagerungstemperatur Leakage current Sperrstrom Thermal resistance junction to case Wärmewiderstand Sperrschicht - Gehäuse VR = VRRM RthC 1 2 Max. temperature of the case TC = 100°C – Max. Temperatur des Gehäuses TC = 100°C For more details, ask for the Diotec Application Note “Reliability of Bypass Diodes” Weitere Infos in der Diotec Applikationsschrift „Reliability of Bypass Diodes” http://www.diotec.com/ © Diotec Semiconductor AG 1 SK2530YD2 ... SK2545YD2 120 [%] 100 10 80 1 Tj = 25°C 102 [A] Tj = 125°C 60 40 10-1 20 IFAV 0 0 TC 50 100 150 [°C] IF 10-2 Rated forward current vs. temp. of the case Zul. Richtstrom in Abh. v. d. Temp. des Gehäuses 0 0.4 0.6 1.0 VF [V] Forward characteristics (typical values) Durchlasskennlinien (typische Werte) 103 Tj = 150°C [mA] 10 2 [pF] Tj = 125°C 10 Tj = 75°C 1 IR Tj = 25°C Cj Tj = 25°C f = 1.0 MHz 10-1 0 VRRM 40 60 80 100 [%] VR [V] Typ. instantaneous leakage current vs. rev. voltage Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung Junction capacitance vs. reverse voltage (typical) Sperrschichtkapazität in Abh. v.d. Sperrspg. (typ.) 103 [A] 102 îF 10 1 10 10 [n] 10 Peak forward surge current versus number of cycles at 50 Hz Durchlass-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz 2 3 2 http://www.diotec.com/ © Diotec Semiconductor AG
