SK34SMA-3G-AQ

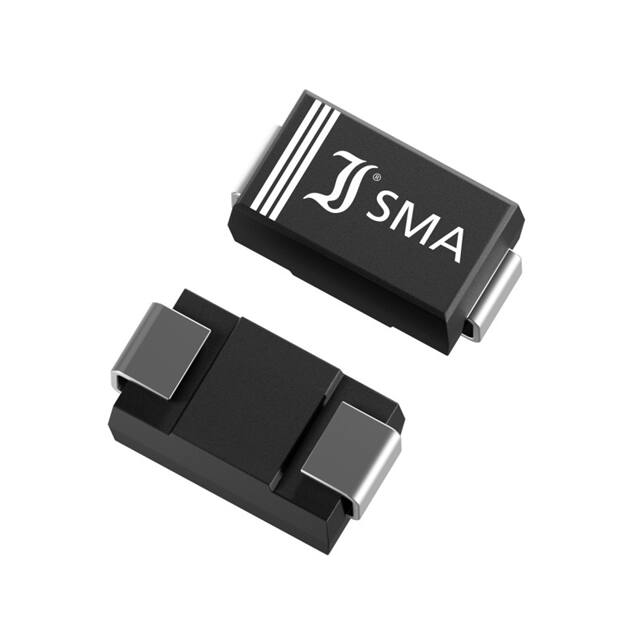

SK34SMA-3G | SK36SMA-3G SK34SMA-3G | SK36SMA-3G IFAV =3A VF@3A < 0.50 | 0.55 V VF@1A ~ 0.39 | 0.44 V SMD Schottky Barrier Rectifier Diodes 3rd Generation SMD Schottky-Gleichrichterdioden 3. Generation VRRM = 40 | 60 V IFSM = 80/90 A Tjmax = 150°C Version 2021-11-23 Typical Applications Output Rectification in DC/DC Converters, Polarity Protection Free-wheeling diodes Commercial grade Suffix -Q: AEC-Q101 compliant 1) Suffix -AQ: in AEC-Q101 qualification 1) Features Best trade-off between VF and IR Low forward voltage Lower reverse leakage current Compliant to RoHS, (exemp. 7a) REACH, Conflict Minerals 1) RoHS Pb EE WE SPICE Model & STEP File 1) Typische Anwendungen Ausgangsgleichrichtung in Gleichstromwandlern Verpolschutz, Freilaufdioden Standardausführung Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: in AEC-Q101 Qualifikation 1) EL V SMA ~ DO-214AC Besonderheiten Optimaler Kompromiss zw. VF und IR Niedrige Fluss-Spannung Niedriger Sperrstrom Konform zu RoHS (Ausn. 7a), REACH, Konfliktmineralien 1) Mechanical Data 1) Mechanische Daten 1) Taped and reeled 7500 / 13“ Weight approx. Marking Type/Typ HS Code 85411000 Gegurtet auf Rolle 0.07 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = 1 More parts in this product family: SL34SMA-3G SK34SMA L217 15MQ040N SK38SMA ... SK315SMA Weitere Bauteile in dieser Produktfamilie: SL34SMA-3G Extrem niedriges VF SK34SMA L217 15MQ040N Niedriger IR SK38SMA ... SK315SMA 80V ... 150V VRRM Extremely low VF Low IR 80V ... 150V VRRM Maximum ratings 2) Type Typ 3 ) Grenzwerte 2) DC blocking voltage Sperrgleichspannung VDC [V] 4) SK34SMA-3G/-Q/-AQ SK36SMA-3G Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] 32 40 40 – 60 60 Max. average forward current Dauergrenzstrom in Einwegschaltung TT = 100°C IFAV 3A Repet. peak forward current Periodischer Spitzenstrom f > 15 Hz TT = 100°C IFRM 20 A Peak forward surge current Stoßstrom in Fluss-Richtung Half sine-wave Sinus-Halbwelle 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 80 A 90 A t < 10 ms i2t 32 A2s Tj TS -50...+150°C -50...+150°C Rating for fusing – Grenzlastintegral Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 2 3 4 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Type marking without “SMA” or “-Q/-AQ” – Typenmarkierung ohne „SMA“ oder „-Q/-AQ“ Defined for -AQ parts only, Tj = 125°C – Nur definiert für -AQ Bauteile, Tj = 125°C © Diotec Semiconductor AG http://www.diotec.com/ 1 SK34SMA-3G | SK36SMA-3G Characteristics Kennwerte Type Typ Forward voltage Durchlass-Spannung VF [V] Junction capacitance Sperrschichtkapazität @ IF [A] @ Tj Cj [pF] @ VR [V] 4 SK34SMA-3G/-Q/-AQ typ. 0.39 < 0.50 1 3 25°C typ. 90 SK36SMA-3G typ. 0.44 < 0.55 1 3 25°C typ. 160 typ. 115 Leakage current Sperrstrom Tj = 25°C Tj = 100°C 1.8 4 IR < 50 µA typ. 4 mA Typical thermal resistance junction to ambient Typischer Wärmewiderstand Sperrschicht – Umgebung RthA 70 K/W 1) Typical thermal resistance junction to terminal Typischer Wärmewiderstand Sperrschicht − Anschluss RthT 30 K/W VR = VRRM Dimensions - Maße [mm] 102 120 [%] [A] 100 10 T j = 1 2 5 °C 80 T j = 2 5 °C 60 1 T j = 7 5 °C 40 10 20 IF IFAV 0 -1 0 TT 50 100 150 [°C] Rated forward current vs. temp. of the terminals Zul. Richtstrom in Abh. v. d. Temp. der Terminals 10 -2 0 VF 0.4 0.6 [V] 1.0 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) 103 T j = 2 5 °C f = 1 .0 M Hz [pF] 10 2 S K3 4 S M A-3 G -AQ 10 Cj 1 0.1 VR 1 10 [V] 100 Junction capacitance vs. reverse voltage (typical) Sperrschichtkapazität in Abh. v.d. Sperrspg. (typ.) Disclaimer:See data book page 2 or website Haftungssauschluss:Siehe Datenbuch Seite 2 oder Internet 1 2 Mounted on P.C. board with 25 mm2 copper pads – Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpads) http://www.diotec.com/ © Diotec Semiconductor AG
