SKL110-AQ

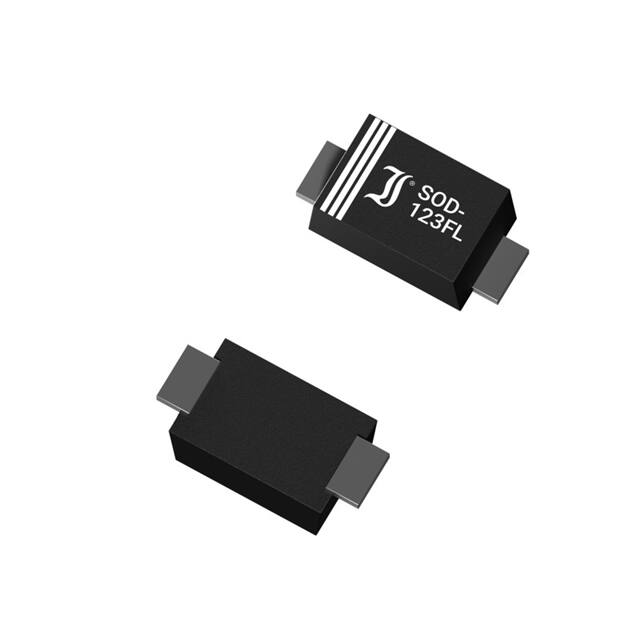

SKL12 ... SKL110 SKL12 ... SKL110 IFAV = 1 A VF1 < 0.55 V Tjmax = 150°C SMD Schottky Barrier Rectifier Diodes SMD Schottky-Gleichrichterdioden VRRM = 20...100 V IFSM = 22/25 A Version 2021-11-18 Typical Applications Output Rectification in DC/DC Converters, Polarity Protection, Free-wheeling diodes Commercial / industrial grade Suffix -Q: AEC-Q101 compliant 1) Suffix -AQ: AEC-Q101 qualified 1) Besonderheiten Niedrige Fluss-Spannung Flache Bauform Konform zu RoHS(Ausn. 7a), REACH, Konfliktmineralien 1) Halogen FREE R oH S WE Pb EE Features Low forward voltage drop Low profile package Compliant to RoHS (exemp. 7a), REACH, Conflict Minerals 1) Typische Anwendungen Ausgangsgleichrichtung in Gleichstromwandlern, Verpolschutz, Freilaufdioden Standardausführung Suffix -Q: AEC-Q101 konform 1) Suffix -AQ: AEC-Q101 qualifiziert 1) EL V ~ SOD-123FL Mechanical Data 1) SPICE Model & STEP File 1) Mechanische Daten 1) Taped and reeled 3000 / 7“ Weight approx. Marking Type/Typ Gegurtet auf Rolle 0.02 g Gewicht ca. Case material UL 94V-0 Gehäusematerial Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen MSL = 1 HS Code 85411000 Maximum ratings 2) Type Typ Grenzwerte 2) DC blocking voltage Sperrgleichspannung VDC [V] 3) Repetitive peak reverse voltage Periodische Spitzensperrspannung VRRM [V] Surge peak reverse voltage Stoßspitzensperrspannung VRSM [V] SKL12 20 20 SKL13 30 30 40 40 50 50 60 60 80 80 100 100 SKL14/-Q/-AQ 32 SKL15 SKL16/-AQ 48 SKL18 SKL110/-AQ 80 Average forward rectified current Dauergrenzstrom in Einwegschaltung TT = 100°C IFAV 1A Repetitive peak forward current Periodischer Spitzenstrom f > 15 Hz TT = 100°C IFRM 4A Peak forward surge current Stoßstrom in Fluss-Richtung Half sine-wave Sinus-Halbwelle 50 Hz (10 ms) 60 Hz (8.3 ms) IFSM 22 A 25 A t < 10 ms i2t 2.4 A2s Tj TS -50...+150°C -50...+150°C Rating for fusing Grenzlastintegral Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur 1 2 3 Please note the detailed information on our website or at the beginning of the data book Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben Defined for -AQ parts only; Tj ≤ 125°C – Nur definiert für -AQ Bauteile; Tj ≤ 125°C © Diotec Semiconductor AG http://www.diotec.com/ 1 SKL12 ... SKL110 Characteristics Kennwerte Type Typ Forward voltage Durchlass-Spannung Junction capacitance Sperrschichtkapazität VF [V] @ IF [A] @ Tj Cj [pF] @ VR [V] SKL12 ... SKL14/-Q/-AQ < 0.55 1 25°C typ. 35 6 SKL15, SKL16/-AQ < 0.70 1 25°C typ. 35 6 SKL18, SKL110/-AQ < 0.85 1 25°C typ. 17 6 Leakage current Sperrstrom Tj = 25°C Tj = 100°C VR = VRRM Typ. thermal resistance junction to ambient – Typ. Wärmewiderstand Sperrschicht – Umgebung Typ. thermal resistance junction to terminal – Typ. Wärmewiderstand Sperrschicht − Anschluss IR < 200 µA typ. 2.0 mA RthA RthT 110 K/W 1) 40 K/W Dimensions - Maße [mm] 102 120 [%] [A] 100 SKL12...14 10 80 SKL15...16 1 60 40 SKL18...110 10-1 20 IF IFAV 0 10-2 0 TT 50 100 150 [°C] Tj = 25°C 0 VF 0.4 0.6 [V] 1.0 Forward characteristics (typical values) Durchlasskennlinien (typische Werte) Rated forward current vs. temp. of the terminals Zul. Richtstrom in Abh. v. d. Temp. der Terminals 2 10 104 [µA] [A] Tj = 100°C 10 3 10 Tj = 75°C 102 îF 101 1 Tj = 25°C 1 10 2 10 [n] 3 10 Peak forward surge current versus number of cycles at 50 Hz Durchlaß-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz IR 1 0 VRRM 40 60 80 100 [%] Typ. instantaneous leakage current vs. reverse voltage Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung Disclaimer: See data book page 2 or website Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 Mounted on P.C. board with 25 mm2 copper pads at each terminal Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss http://www.diotec.com/ © Diotec Semiconductor AG
